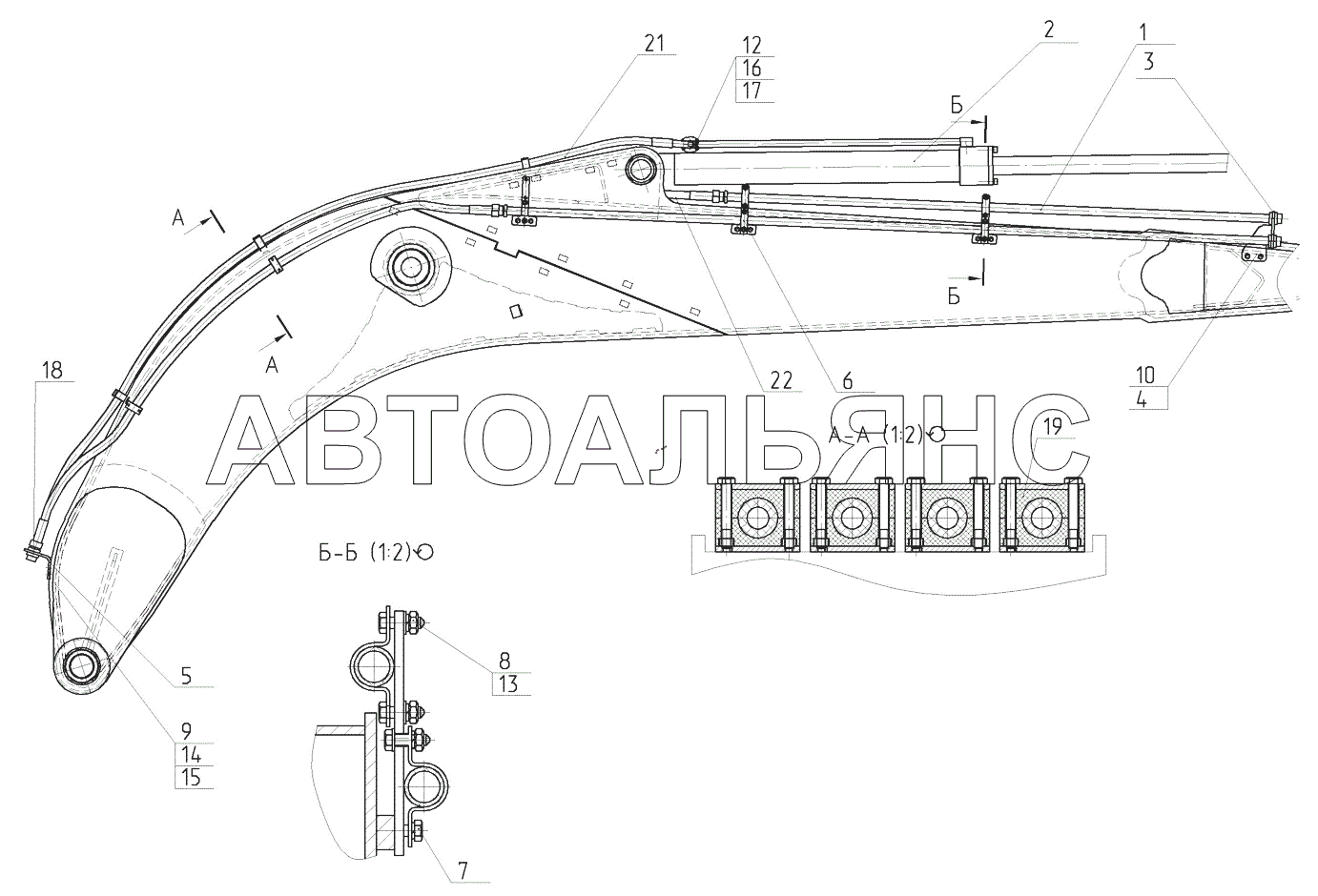

Трубопроводы стрелы в сборе с гидроцилиндром E240C. Каталог 2016г.

Гидроцилиндр стрелы правый в сборе E240C Трубопроводы гидромолота на рабочем оборудовании E240C

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Болт

Заводской номер: 26950002627 Количество на модель: 4
26950002627
4
1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: 270-00-81.30.050 Количество на модель: 2
270-00-81.30.050
2
2

Номер детали на чертеже:

2

Гидроцилиндр рукояти в сборе с трубопроводами

Заводской номер: 240-00-81.30.100 Количество на модель: 1
240-00-81.30.100
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 240-00-81.30.010 Количество на модель: 2
240-00-81.30.010
2
4

Номер детали на чертеже:

4

Планка

Заводской номер: 270-00-81.30.004 Количество на модель: 2
270-00-81.30.004
2
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: 270-00-81.30.001 Количество на модель: 1
270-00-81.30.001
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: 270-00-81.30.002 Количество на модель: 4
270-00-81.30.002
4
7

Номер детали на чертеже:

7

Болт

Заводской номер: 26950015683 Количество на модель: 10
26950015683
10
8

Номер детали на чертеже:

8

Болт

Заводской номер: 26950007655 Количество на модель: 8
26950007655
8
9

Номер детали на чертеже:

9

Болт

Заводской номер: 02120000016 Количество на модель: 4
02120000016
4
10

Номер детали на чертеже:

10

Болт

Заводской номер: 02120000024 Количество на модель: 3
02120000024
3
12

Номер детали на чертеже:

12

Винт

Заводской номер: 02120000080 Количество на модель: 8
02120000080
8
13

Номер детали на чертеже:

13

Гайка

Заводской номер: 02120000141 Количество на модель: 4
02120000141
4
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 02120000627 Количество на модель: 3
02120000627
3
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 02120000620 Количество на модель: 3
02120000620
3
16

Номер детали на чертеже:

16

Кольцо

Заводской номер: 02120000303 Количество на модель: 2
02120000303
2
17

Номер детали на чертеже:

17

Полуфланец

Заводской номер: 02100000397 Количество на модель: 4
02100000397
4
18

Номер детали на чертеже:

18

Адаптер

Заводской номер: 26950006747 Количество на модель: 4
26950006747
4
19

Номер детали на чертеже:

19

Зажим в сборе

Заводской номер: 26950011639 Количество на модель: 10
26950011639
10
20

Номер детали на чертеже:

20

Седельный зажим стальной

Заводской номер: 26950006725 Количество на модель: 6
26950006725
6
21

Номер детали на чертеже:

21

РВД

Заводской номер: 26950006757 Количество на модель: 2
26950006757
2
22

Номер детали на чертеже:

22

РВД

Заводской номер: 26950019068 Количество на модель: 2
26950019068
2
