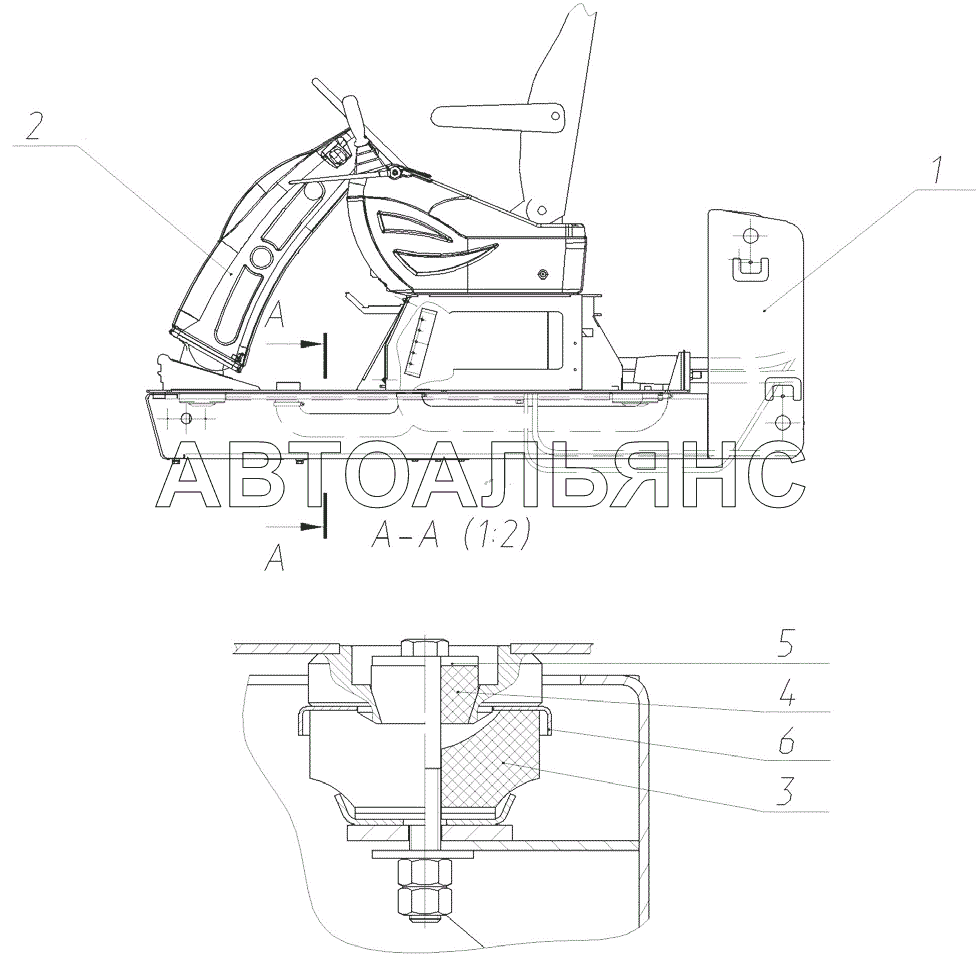

Подкабинник в сборе E230WH. Каталог 2017г.

Механизм подъема кабины в сборе E230WH Управление экскаватором E230WH

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Подкабинник

Заводской номер: 190-00-29.10.100 Количество на модель: 1
190-00-29.10.100
1
2

Номер детали на чертеже:

2

Управление экскаватором

Заводской номер: 230-00-25.00.000 Количество на модель: 1
230-00-25.00.000
1
3

Номер детали на чертеже:

3

Амортизатор

Заводской номер: 130-00-20.00.001 Количество на модель: 4
130-00-20.00.001
4
4

Номер детали на чертеже:

4

Амортизатор

Заводской номер: 130-00-20.00.002 Количество на модель: 4
130-00-20.00.002
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 130-00-20.00.004 Количество на модель: 16
130-00-20.00.004
16
6

Номер детали на чертеже:

6

Чашка

Заводской номер: 130-00-20.00.005 Количество на модель: 4
130-00-20.00.005
4
