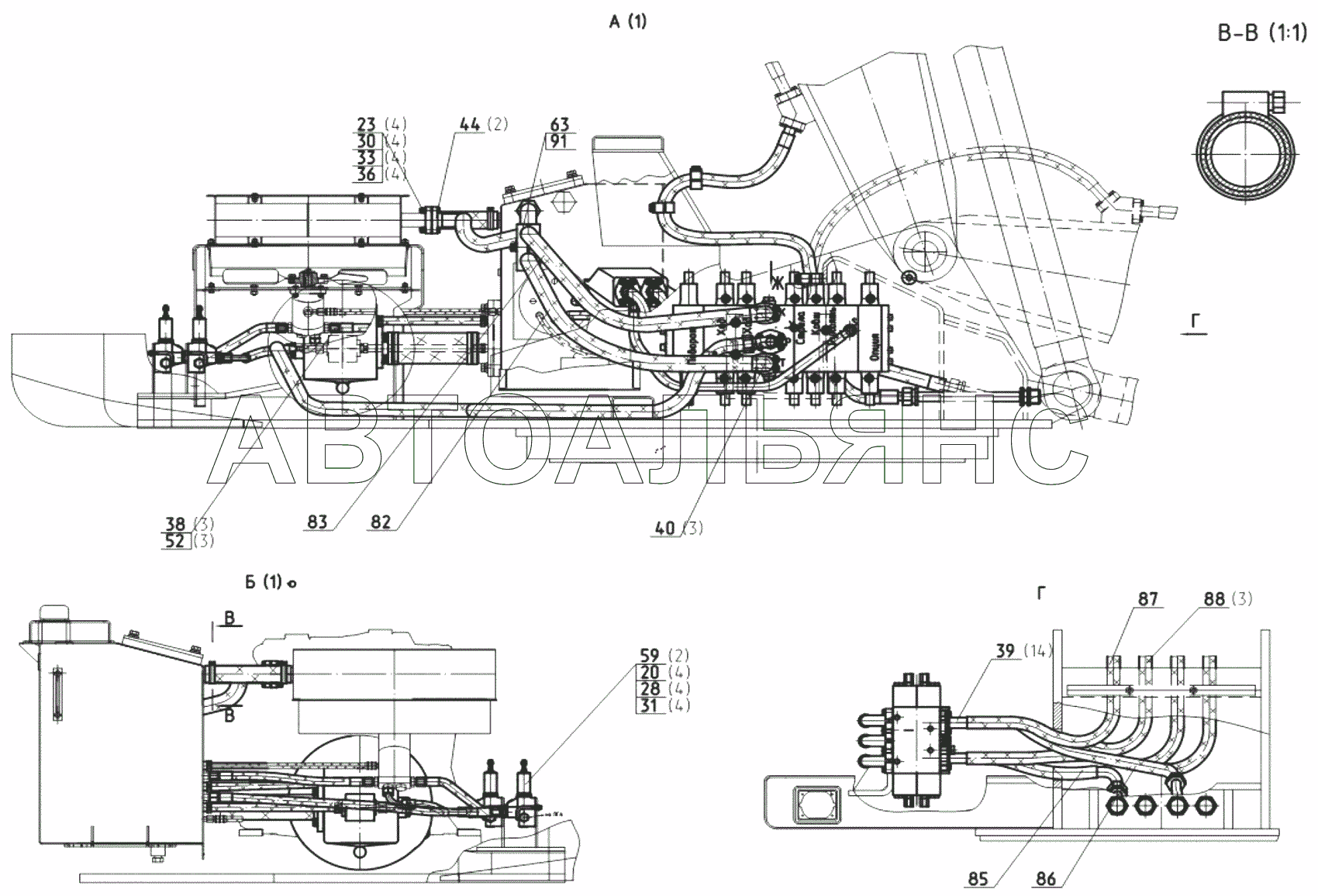

Трубопроводы на поворотной платформе 3523-00-41.00.000 E195A. Каталог 2016г.

Трубопроводы на поворотной платформе 3523-00-41.00.000 E195A Установка маслоохладительная 3523-00-40.20.000 E195A

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Трубопровод

Заводской номер: 3523-00-41.00.040 Количество на модель: 1

3523-00-41.00.040

Номер детали на чертеже:

Трубопровод

Заводской номер: 3523-00-41.00.050 Количество на модель: 1

3523-00-41.00.050

Номер детали на чертеже:

Фланец

Заводской номер: 3523-00-41.00.100 Количество на модель: 1

3523-00-41.00.100

Номер детали на чертеже:

Штуцер

Заводской номер: 130-00-41.00.004 Количество на модель: 1

130-00-41.00.004

Номер детали на чертеже:

Кронштейн

Заводской номер: 3523-00-41.00.001 Количество на модель: 2

3523-00-41.00.001

Номер детали на чертеже:

Шайба

Заводской номер: 3523-00-41.00.029 Количество на модель: 4

3523-00-41.00.029

Номер детали на чертеже:

Штуцер

Заводской номер: 130-00-41.00.033-01 Количество на модель: 1

130-00-41.00.033-01

Номер детали на чертеже:

Планка прижимная

Заводской номер: 3523-00-41.00.034 Количество на модель: 2

3523-00-41.00.034

Номер детали на чертеже:

Штуцер

Заводской номер: 130-00-41.00.035 Количество на модель: 2

130-00-41.00.035

Номер детали на чертеже:

Рукав

Заводской номер: Рукав 16х25-1,6 Количество на модель: 1

Рукав 16х25-1,6

Номер детали на чертеже:

Рукав

Заводской номер: Рукав 40х51-1,6 Количество на модель: 1

Рукав 40х51-1,6

Номер детали на чертеже:

Рукав

Заводской номер: Рукав 90x104-0,29 Количество на модель: 1

Рукав 90x104-0,29

Номер детали на чертеже:

Болт

Заводской номер: Болт М6-6gх50.58.016 Количество на модель: 4

Болт М6-6gх50.58.016

Номер детали на чертеже:

Болт

Заводской номер: Болт М8-6gх25.58.016 Количество на модель: 4

Болт М8-6gх25.58.016

Номер детали на чертеже:

Болт

Заводской номер: Болт М8-6gх60.58.016 Количество на модель: 2

Болт М8-6gх60.58.016

Номер детали на чертеже:

Болт

Заводской номер: Болт М10-6gх50.58.016 Количество на модель: 4

Болт М10-6gх50.58.016

Номер детали на чертеже:

Болт

Заводской номер: Болт М12-6gх70.58.016 Количество на модель: 4

Болт М12-6gх70.58.016

Номер детали на чертеже:

Винт

Заводской номер: Винт М10-6gх35.88.35Х.016 Количество на модель: 8

Винт М10-6gх35.88.35Х.016

Номер детали на чертеже:

Винт

Заводской номер: Винт М12-6gх40.88.35Х.016 Количество на модель: 4

Винт М12-6gх40.88.35Х.016

Номер детали на чертеже:

Гайка

Заводской номер: Гайка М6-7Н.5.016 Количество на модель: 4

Гайка М6-7Н.5.016

Номер детали на чертеже:

Гайка

Заводской номер: Гайка М8-7Н.5.016 Количество на модель: 4

Гайка М8-7Н.5.016

Номер детали на чертеже:

Гайка

Заводской номер: Гайка М10-7Н.5.016 Количество на модель: 4

Гайка М10-7Н.5.016

Номер детали на чертеже:

Шайба

Заводской номер: Шайба 6.65Г.016 Количество на модель: 4

Шайба 6.65Г.016

Номер детали на чертеже:

Шайба

Заводской номер: Шайба 8.65Г.016 Количество на модель: 4

Шайба 8.65Г.016

Номер детали на чертеже:

Шайба

Заводской номер: Шайба 10.65Г.016 Количество на модель: 4

Шайба 10.65Г.016

Номер детали на чертеже:

Шайба

Заводской номер: Шайба 12.65Г.016 Количество на модель: 4

Шайба 12.65Г.016

Номер детали на чертеже:

Шайба

Заводской номер: Шайба С10.01.08кп.016 Количество на модель: 4

Шайба С10.01.08кп.016

Номер детали на чертеже:

Кольцо

Заводской номер: Кольцо 018-022-25-2-3 Количество на модель: 4

Кольцо 018-022-25-2-3

405406

ВИТЯЗЬ

Р80(3)*РК 202

Код: 405406

Артикул: Р80(3)*РК, 202

Производитель: ВИТЯЗЬ

085838

РУСЛАН-КОМПЛЕКТ

Р80(3)*РК 302/ 502, Р40/ 75-0808039А

Код: 085838

Артикул: Р80(3)*РК, 302/ 502, Р40/ 75-0808039А

Производитель: РУСЛАН-КОМПЛЕКТ

017270

018-022-25

Код: 017270

Артикул: 018-022-25,

Производитель:

222011

БОРИСОВ

70-3400015 РК

Код: 222011

Артикул: 70-3400015 РК,

Производитель: БОРИСОВ

405358

ВИТЯЗЬ

Р-160*РК 204

Код: 405358

Артикул: Р-160*РК, 204

Производитель: ВИТЯЗЬ

405374

ВИТЯЗЬ

Р80(2)*РК 207

Код: 405374

Артикул: Р80(2)*РК, 207

Производитель: ВИТЯЗЬ

405386

ВИТЯЗЬ

Р80(3)*РК 201

Код: 405386

Артикул: Р80(3)*РК, 201

Производитель: ВИТЯЗЬ

405421

ВИТЯЗЬ

Р80(2)*РК 206

Код: 405421

Артикул: Р80(2)*РК, 206

Производитель: ВИТЯЗЬ

405528

ВИТЯЗЬ

Ц100хРК-Н/О 3008

Код: 405528

Артикул: Ц100хРК-Н/О, 3008

Производитель: ВИТЯЗЬ

405790

ВИТЯЗЬ

Ц125*РК 3016

Код: 405790

Артикул: Ц125*РК, 3016

Производитель: ВИТЯЗЬ

405839

ВИТЯЗЬ

Ц125*РК 3015

Код: 405839

Артикул: Ц125*РК, 3015

Производитель: ВИТЯЗЬ

405840

ВИТЯЗЬ

Ц125хРК 3014

Код: 405840

Артикул: Ц125хРК, 3014

Производитель: ВИТЯЗЬ

406051

ВИТЯЗЬ

70-340*РК 5007

Код: 406051

Артикул: 70-340*РК, 5007

Производитель: ВИТЯЗЬ

406089

ВИТЯЗЬ

50-3406015*РК 5011

Код: 406089

Артикул: 50-3406015*РК, 5011

Производитель: ВИТЯЗЬ

406479

ВИТЯЗЬ

45-340*РК 5008

Код: 406479

Артикул: 45-340*РК, 5008

Производитель: ВИТЯЗЬ

249118

БЕЛАРУСЬРЕЗИНОТЕХНИКА

018-022-25-2-2

Код: 249118

Артикул: 018-022-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

Номер детали на чертеже:

Кольцо

Заводской номер: Кольцо 025-031-36-2-3 Количество на модель: 16

Кольцо 025-031-36-2-3

Номер детали на чертеже:

Кольцо

Заводской номер: Кольцо 032-038-36-2-3 Количество на модель: 4

Кольцо 032-038-36-2-3

041111

032-038-36

Код: 041111

Артикул: 032-038-36,

Производитель:

057519

032-038-36-2-2

Код: 057519

Артикул: 032-038-36-2-2,

Производитель:

224025

БЕЛАРУСЬРЕЗИНОТЕХНИКА

032-038-36-2-2 7406.1013288-02

Код: 224025

Артикул: 032-038-36-2-2, 7406.1013288-02

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

Номер детали на чертеже:

Кольцо

Заводской номер: Кольцо 038-044-36-2-3 Количество на модель: 1

Кольцо 038-044-36-2-3

Номер детали на чертеже:

Полуфланец

Заводской номер: Полуфланец Количество на модель: 2

Полуфланец

Номер детали на чертеже:

Уплотнение

Заводской номер: 14Е232YO Количество на модель: 1

14Е232YO

Номер детали на чертеже:

Адаптер

Заводской номер: 100433.1 ct Количество на модель: 4

100433.1 ct

Номер детали на чертеже:

Адаптер

Заводской номер: 100529.1 ct Количество на модель: 1

100529.1 ct

Номер детали на чертеже:

Адаптер

Заводской номер: 100533.1 ct Количество на модель: 5

100533.1 ct

Номер детали на чертеже:

Адаптер

Заводской номер: 108712 ct Количество на модель: 4

108712 ct

Номер детали на чертеже:

Гидроклапан давления

Заводской номер: VSC-30 05.13.01-04-02-10 Количество на модель: 2

VSC-30 05.13.01-04-02-10

Номер детали на чертеже:

Двойной зажим в сборе

Заводской номер: 540/ 40 PPH GD-AS MW10 Количество на модель: 2

540/ 40 PPH GD-AS MW10

Номер детали на чертеже:

РВД

Заводской номер: 2SN-K-12-325-450-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°-DKO-L(Г) 22х1,5/15/ Количество на модель: 1

2SN-K-12-325-450-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°-DKO-L(Г) 22х1,5/15/

Номер детали на чертеже:

РВД

Заводской номер: 2SN-K-12-325-550-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/-DKO-L(Г) 22х1,5/15/ Количество на модель: 1

2SN-K-12-325-550-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/-DKO-L(Г) 22х1,5/15/

Номер детали на чертеже:

РВД

Заводской номер: 2SN-K-12-325-600-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°- DKO-L(Г) 22х1,5/15/ Количество на модель: 1

2SN-K-12-325-600-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°- DKO-L(Г) 22х1,5/15/

Номер детали на чертеже:

РВД

Заводской номер: 2SN-K-12-325-600-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°-DKO-L(Г) 22х1,5/15/90-18 Количество на модель: 1

2SN-K-12-325-600-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°-DKO-L(Г) 22х1,5/15/90-18

Номер детали на чертеже:

РВД

Заводской номер: 2SN-K-12-325-650-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°-DKO-L(Г) 22х1,5/15/ Количество на модель: 1

2SN-K-12-325-650-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°-DKO-L(Г) 22х1,5/15/

Номер детали на чертеже:

РВД

Заводской номер: 2SN-K-12-325-650-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°-DKO-L(Г) 22х1,5/15/90°-2 Количество на модель: 1

2SN-K-12-325-650-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°-DKO-L(Г) 22х1,5/15/90°-2

Номер детали на чертеже:

РВД

Заводской номер: 2SN-K-12-325-1650-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°-DKO-L(Г) 22х1,5/15/ Количество на модель: 1

2SN-K-12-325-1650-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°-DKO-L(Г) 22х1,5/15/

Номер детали на чертеже:

РВД

Заводской номер: 2SN-K-16-290-700-DIN 1SN/2SN 16- SFS/41,3/-SFS/41,3/90° Количество на модель: 2

2SN-K-16-290-700-DIN 1SN/2SN 16- SFS/41,3/-SFS/41,3/90°

Номер детали на чертеже:

РВД

Заводской номер: 2SN-K-12-325-950-DIN 1SN/2SN 12- SFS/41,3/-DKO-L(Г) 22х1,5/15/ Количество на модель: 4

2SN-K-12-325-950-DIN 1SN/2SN 12- SFS/41,3/-DKO-L(Г) 22х1,5/15/

Номер детали на чертеже:

РВД

Заводской номер: DIN 1SN frost-25-88-1900-DIN 1SN/2SN 25- SFL/44,5/90°-DKO-S (Г) 42х2/30/ Количество на модель: 1

DIN 1SN frost-25-88-1900-DIN 1SN/2SN 25- SFL/44,5/90°-DKO-S (Г) 42х2/30/

Номер детали на чертеже:

РВД

Заводской номер: DIN 1SN frost-25-88-2300-DIN 1SN/2SN 25- SFL /50,8/90°- SFL/44,5/90°-180° Количество на модель: 1

DIN 1SN frost-25-88-2300-DIN 1SN/2SN 25- SFL /50,8/90°- SFL/44,5/90°-180°

Номер детали на чертеже:

РВД

Заводской номер: S DIN 4SH-25-380-2450-DIN 4SP/4SH 25- SFS/47,6/90°- DKO-S (Г) 42х2/30/ 90°-270° Количество на модель: 1

S DIN 4SH-25-380-2450-DIN 4SP/4SH 25- SFS/47,6/90°- DKO-S (Г) 42х2/30/ 90°-270°

Номер детали на чертеже:

РВД

Заводской номер: S DIN 4SP-20-350-600-DIN 4SP/4SH 20- SFS/41,3/-DKO-S(Г)36х2/25/90° Количество на модель: 1

S DIN 4SP-20-350-600-DIN 4SP/4SH 20- SFS/41,3/-DKO-S(Г)36х2/25/90°

Номер детали на чертеже:

РВД

Заводской номер: S DIN 4SP-20-350-1050-DIN 4SP/4SH 20- SFS/41,3/-DKO-S(Г)36х2/25/ Количество на модель: 1

S DIN 4SP-20-350-1050-DIN 4SP/4SH 20- SFS/41,3/-DKO-S(Г)36х2/25/

Номер детали на чертеже:

РВД

Заводской номер: S DIN 4SP-20-350-1850-DIN 4SP/4SH 20- SFS/41,3/-SFS/41,3/ Количество на модель: 1

S DIN 4SP-20-350-1850-DIN 4SP/4SH 20- SFS/41,3/-SFS/41,3/

Номер детали на чертеже:

РВД

Заводской номер: S DIN 4SP-20-350-2150-DIN 4SP/4SH 20- SFS/41,3/-SFS/41,3/ Количество на модель: 3

S DIN 4SP-20-350-2150-DIN 4SP/4SH 20- SFS/41,3/-SFS/41,3/

Номер детали на чертеже:

Тело зажимы

Заводской номер: 533,7/ 33,7 PPH Количество на модель: 2

533,7/ 33,7 PPH

Номер детали на чертеже:

Планка приварная

Заводской номер: SP 5D M W2 Количество на модель: 2

SP 5D M W2

Номер детали на чертеже:

Хомут

Заводской номер: Хомут Количество на модель: 4

Хомут

Трубопроводы на поворотной платформе 3523-00-41.00.000 E195A Установка маслоохладительная 3523-00-40.20.000 E195A

Вернуться в раздел каталога

Номер	100433.1 ct
Наименование	Адаптер
Кол-во на "Количество 1;"	4
Покрытие	без покрытия

Номер	100529.1 ct
Наименование	Адаптер
Кол-во на "Количество 1;"	1
Покрытие	без покрытия

Номер	100533.1 ct
Наименование	Адаптер
Кол-во на "Количество 1;"	5
Покрытие	без покрытия

Номер	108712 ct
Наименование	Адаптер
Кол-во на "Количество 1;"	4
Покрытие	без покрытия
