Экскаватор Е195А E195A. Каталог 2016г.

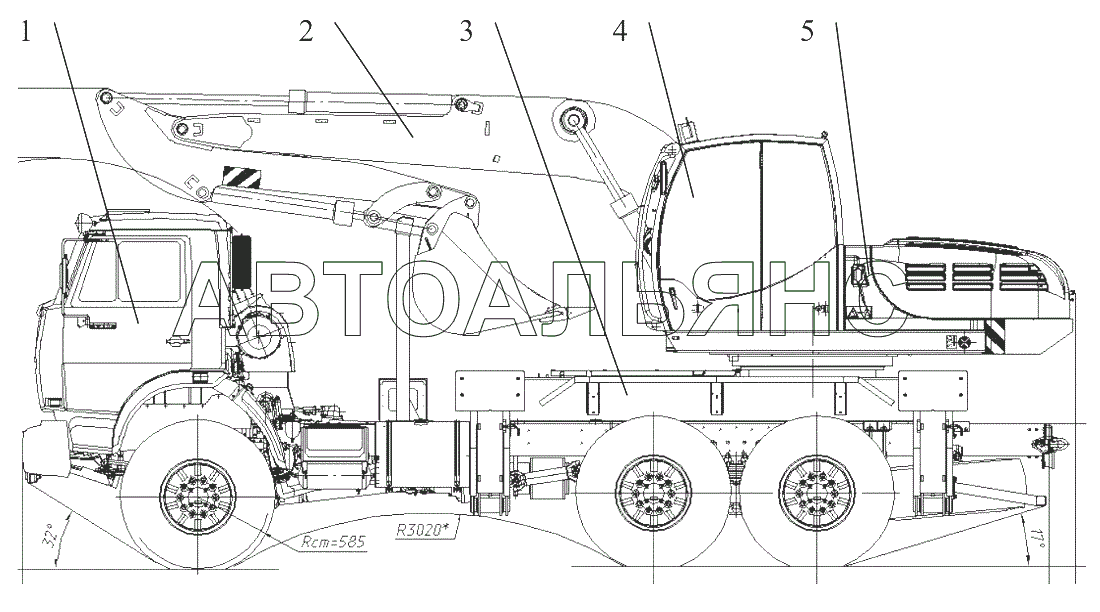

Установка рамы накладной 3523-02-50.00.000 E195A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
3
3
4
5

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Базовое шасси

Заводской номер: 43118 Количество на модель: 1
43118
1
2

Номер детали на чертеже:

2

Рабочее оборудование

Заводской номер: 3523-00-80.00.000-02 Количество на модель: 1
3523-00-80.00.000-02
1
3

Номер детали на чертеже:

3

Рама накладная

Заводской номер: 3523-02-50.10.000 Количество на модель: 1
3523-02-50.10.000
1
3

Номер детали на чертеже:

3

Опоры откидные в сборе

Заводской номер: 3523-02-50.01.200 Количество на модель: 1
3523-02-50.01.200
1
3

Номер детали на чертеже:

3

Опоры откидные в сборе

Заводской номер: 3523-02-50.01.200-10 Количество на модель: 1
3523-02-50.01.200-10
1
4

Номер детали на чертеже:

4

Кабина

Заводской номер: 3523-00-23.00.000 Количество на модель: 1
3523-00-23.00.000
1
5

Номер детали на чертеже:

5

Платформа поворотная с механизмами

Заводской номер: 3523-00-21.00.000 Количество на модель: 1
3523-00-21.00.000
1
Установка рамы накладной 3523-02-50.00.000 E195A
