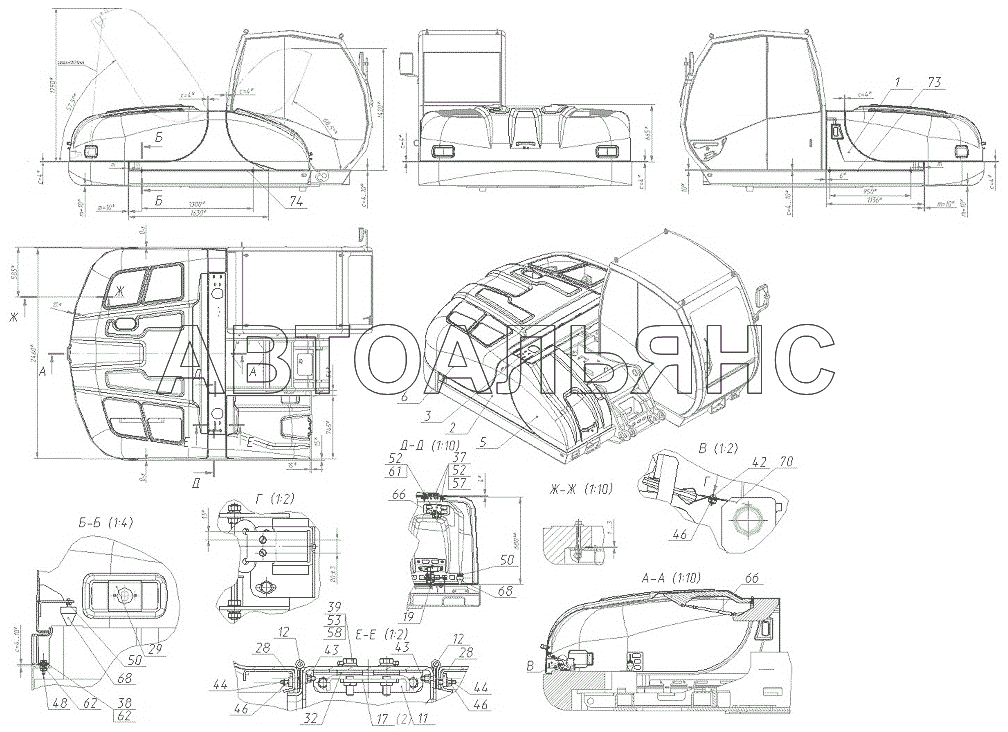

Установка капотной системы 130-01-22.00.000 E140W-51-03. Каталог 2015г.

Электромонтажная схема экскаватора E140W-51-03 Установка замков 130-01-22.00.200 E140W-51-03

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шайба

Заводской номер: Шайба 10.65Г.016 Количество на модель: 8
Шайба 10.65Г.016
8
48

Номер детали на чертеже:

48

Гайка

Заводской номер: Гайка М10-7Н.5.016 Количество на модель: 5
Гайка М10-7Н.5.016
5

Номер детали на чертеже:

Болт

Заводской номер: Болт М10-6gх25.58.016 Количество на модель: 8
Болт М10-6gх25.58.016
8

Номер детали на чертеже:

Скоба

Заводской номер: 130-00-40.10.161-10 Количество на модель: 2
130-00-40.10.161-10
2

Номер детали на чертеже:

Болт

Заводской номер: Болт М10-6gх30.58.016 Количество на модель: 5
Болт М10-6gх30.58.016
5
1

Номер детали на чертеже:

1

Боковина левая

Заводской номер: 130-01-22.01.000 Количество на модель: 1
130-01-22.01.000
1
2

Номер детали на чертеже:

2

Боковина правая

Заводской номер: 130-01-22.02.000 Количество на модель: 1
130-01-22.02.000
1
3

Номер детали на чертеже:

3

Балка

Заводской номер: 130-01-22.03.000 Количество на модель: 1
130-01-22.03.000
1
5

Номер детали на чертеже:

5

Капот передний

Заводской номер: 130-01-22.05.000 Количество на модель: 1
130-01-22.05.000
1
6

Номер детали на чертеже:

6

Капот задний

Заводской номер: 130-01-22.06.000 Количество на модель: 1
130-01-22.06.000
1
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: 130-00-22.00.030 Количество на модель: 2
130-00-22.00.030
2
12

Номер детали на чертеже:

12

Петля

Заводской номер: 130-00-22.00.040-05 Количество на модель: 6
130-00-22.00.040-05
6
17

Номер детали на чертеже:

17

Планка

Заводской номер: 130-00-22.00.090 Количество на модель: 2
130-00-22.00.090
2
19

Номер детали на чертеже:

19

Установка замков

Заводской номер: 130-01-22.00.200 Количество на модель: 1
130-01-22.00.200
1
28

Номер детали на чертеже:

28

Упор петельный

Заводской номер: 130-01-22.00.001 Количество на модель: 6
130-01-22.00.001
6
29

Номер детали на чертеже:

29

Подфарник

Заводской номер: 130-01-22.00.002 Количество на модель: 2
130-01-22.00.002
2
30

Номер детали на чертеже:

30

Планка регулировочная

Заводской номер: 130-99-22.00.001 Количество на модель: 2
130-99-22.00.001
2
31

Номер детали на чертеже:

31

Планка регулировочная

Заводской номер: 130-99-22.00.001-10 Количество на модель: 2
130-99-22.00.001-10
2
32

Номер детали на чертеже:

32

Шайба

Заводской номер: 130-00-22.00.005 Количество на модель: 12
130-00-22.00.005
12
37

Номер детали на чертеже:

37

Болт

Заводской номер: Болт М8-6gх25.58.016 Количество на модель: 8
Болт М8-6gх25.58.016
8
39

Номер детали на чертеже:

39

Болт

Заводской номер: Болт М12-6gx50.58.016 Количество на модель: 4
Болт М12-6gx50.58.016
4
42

Номер детали на чертеже:

42

Винт

Заводской номер: Винт В2.М6-6gx14.58.016 Количество на модель: 2
Винт В2.М6-6gx14.58.016
2
43

Номер детали на чертеже:

43

Винт

Заводской номер: Винт В2М6-8gx20.58.016 Количество на модель: 24
Винт В2М6-8gx20.58.016
24
44

Номер детали на чертеже:

44

Винт

Заводской номер: Винт В2М6-6gx30.58.016 Количество на модель: 24
Винт В2М6-6gx30.58.016
24
46

Номер детали на чертеже:

46

Гайка

Заводской номер: Гайка М6-7Н.5.016 Количество на модель: 50
Гайка М6-7Н.5.016
50
50

Номер детали на чертеже:

50

Гайка

Заводской номер: Гайка М8-7Н.5.016 Количество на модель: 4
Гайка М8-7Н.5.016
4
52

Номер детали на чертеже:

52

Шайба

Заводской номер: Шайба 8.65Г.016 Количество на модель: 12
Шайба 8.65Г.016
12
53

Номер детали на чертеже:

53

Шайба

Заводской номер: Шайба 12.65Г.016 Количество на модель: 4
Шайба 12.65Г.016
4
57

Номер детали на чертеже:

57

Шайба

Заводской номер: Шайба С8.01.08кп.016 Количество на модель: 4
Шайба С8.01.08кп.016
4
58

Номер детали на чертеже:

58

Шайба

Заводской номер: Шайба С12.01.08кп.016 Количество на модель: 4
Шайба С12.01.08кп.016
4
62

Номер детали на чертеже:

62

Шайба

Заводской номер: Шайба С10.01.08кп.016 Количество на модель: 16
Шайба С10.01.08кп.016
16
66

Номер детали на чертеже:

66

Упор газовый

Заводской номер: Упор газовый Количество на модель: 8
Упор газовый
8
70

Номер детали на чертеже:

70

Ремень безопасности

Заводской номер: Ремень безопасности Количество на модель: 1
Ремень безопасности
1
73

Номер детали на чертеже:

73

Уплотнитель для окон и дверей, коричневый, самоклеющийся

Заводской номер: Уплотнитель для окон и дверей, коричневый, самоклеющийся Количество на модель:
Уплотнитель для окон и дверей, коричневый, самоклеющийся
74

Номер детали на чертеже:

74

Уплотнитель для окон и дверей, коричневый, самоклеющийся

Заводской номер: Уплотнитель для окон и дверей, коричневый, самоклеющийся Количество на модель:
Уплотнитель для окон и дверей, коричневый, самоклеющийся
