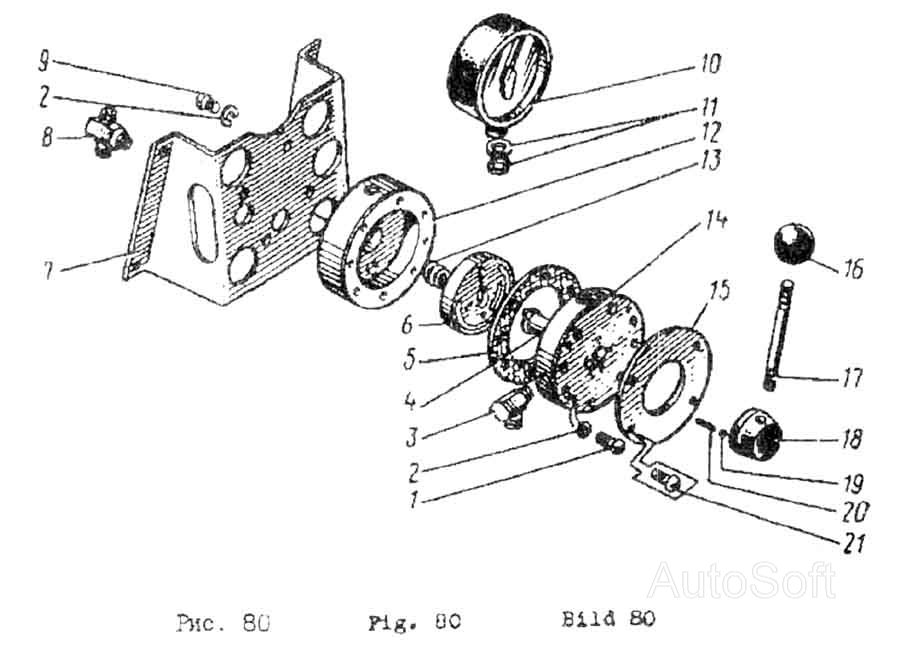

Пульт вспомогательный ЭО-5111Б. Каталог 1990г.

Управление стрелой ЭО-5111Б Установка компрессора ЭО-5111Б

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Винт

Заводской номер: М6x25 17473 Количество на модель: 8
М6x25 17473
8
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 6 6402 Количество на модель: 12
6 6402
12
3

Номер детали на чертеже:

3

Угольник

Заводской номер: Э10011Д-1205-50 Количество на модель: 4
Э10011Д-1205-50
4
4

Номер детали на чертеже:

4

Ось

Заводской номер: Э10011-1205-18 Количество на модель: 1
Э10011-1205-18
1
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: Э10011-1205-22 Количество на модель: 1
Э10011-1205-22
1
6

Номер детали на чертеже:

6

Шайба распределительная

Заводской номер: Э10011-1205-14 Количество на модель: 1
Э10011-1205-14
1
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: Э10011-1205-11 Количество на модель: 1
Э10011-1205-11
1
8

Номер детали на чертеже:

8

Штуцер

Заводской номер: Э10011Д-1205-80 Количество на модель: 1
Э10011Д-1205-80
1
9

Номер детали на чертеже:

9

Винт

Заводской номер: М6x10 17473 Количество на модель: 4
М6x10 17473
4
10

Номер детали на чертеже:

10

Манометр показывающий

Заводской номер: МТ-1 TУ 03-72-66 Количество на модель: 1
МТ-1 TУ 03-72-66
1
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: 94-10 Количество на модель: 2
94-10
2
12

Номер детали на чертеже:

12

Корпус

Заводской номер: Э10011Д-1205-35А Количество на модель: 1
Э10011Д-1205-35А
1
13

Номер детали на чертеже:

13

Пружина

Заводской номер: Э10011-1205-23 Количество на модель: 1
Э10011-1205-23
1
14

Номер детали на чертеже:

14

Крышка

Заводской номер: Э10011-1206-13 Количество на модель: 1
Э10011-1206-13
1
15

Номер детали на чертеже:

15

Указатель

Заводской номер: Э10011Д-1206-37 Количество на модель: 1
Э10011Д-1206-37
1
16

Номер детали на чертеже:

16

Ручка шаровая диам. 40

Заводской номер: ТУ 02-43-07-64 Количество на модель: 1
ТУ 02-43-07-64
1
17

Номер детали на чертеже:

17

Плечо

Заводской номер: Э10011-1205-16 Количество на модель: 1
Э10011-1205-16
1
18

Номер детали на чертеже:

18

Головка

Заводской номер: Э10011-1205-17 Количество на модель: 1
Э10011-1205-17
1
19

Номер детали на чертеже:

19

Шарик стальной

Заводской номер: Б 6-60 3722 Количество на модель: 1
Б 6-60 3722
1
20

Номер детали на чертеже:

20

Пружина

Заводской номер: Э10011-1205-34 Количество на модель: 1
Э10011-1205-34
1
21

Номер детали на чертеже:

21

Винт

Заводской номер: М4x10 17473 Количество на модель: 4
М4x10 17473
4
