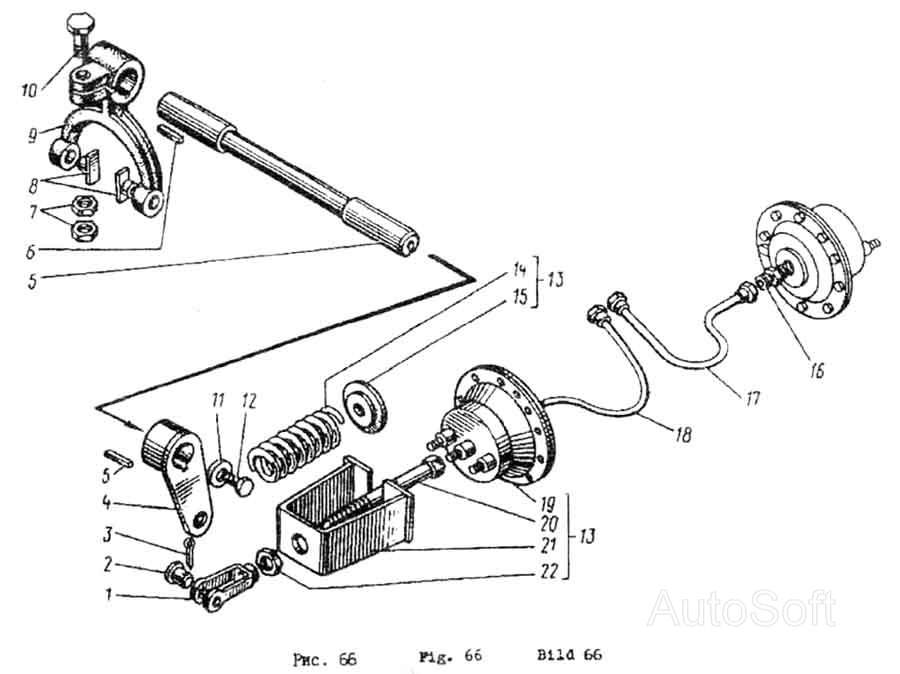

Управление муфтами ходового механизма ЭО-5111Б. Каталог 1990г.

Ввод центральный ЭО-5111Б Управление собачками хода ЭО-5111Б

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Вилка

Заводской номер: Э801-1105-26B Количество на модель: 2
Э801-1105-26B
2
2

Номер детали на чертеже:

2

Ось

Заводской номер: 22-15 d 11х45 66-10 Количество на модель: 2
22-15 d 11х45 66-10
2
3

Номер детали на чертеже:

3

Шплинт

Заводской номер: 4x32 397 Количество на модель: 2
4x32 397
2
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: Э0-5111Б-1105-45B Количество на модель: 2
Э0-5111Б-1105-45B
2
5

Номер детали на чертеже:

5

Шпонка

Заводской номер: 12x8x50 8789 Количество на модель: 4
12x8x50 8789
4
6

Номер детали на чертеже:

6

Вал

Заводской номер: Э801-1105-24 Количество на модель: 2
Э801-1105-24
2
7

Номер детали на чертеже:

7

Гайка

Заводской номер: M16 5915 Количество на модель: 4
M16 5915
4
8

Номер детали на чертеже:

8

Сухарь

Заводской номер: Э801-1105-17 Количество на модель: 4
Э801-1105-17
4
9

Номер детали на чертеже:

9

Рычаг

Заводской номер: Э0-5111Б-1105-14B Количество на модель: 2
Э0-5111Б-1105-14B
2
10

Номер детали на чертеже:

10

Болт

Заводской номер: M16x75 7795 Количество на модель: 2
M16x75 7795
2
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 14x6 57-4 Количество на модель: 2
14x6 57-4
2
12

Номер детали на чертеже:

12

Болт

Заводской номер: М12х30 7796 Количество на модель: 2
М12х30 7796
2
13

Номер детали на чертеже:

13

Камера тормозная

Заводской номер: Э10011А-1106-90 Количество на модель: 2
Э10011А-1106-90
2
14

Номер детали на чертеже:

14

Пружина

Заводской номер: Э801-1907-1А Количество на модель: 1
Э801-1907-1А
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: Э10011А-1106-29 Количество на модель: 1
Э10011А-1106-29
1
16

Номер детали на чертеже:

16

Ниппель конечный 10

Заводской номер: 65-3-01 Количество на модель: 2
65-3-01
2
17

Номер детали на чертеже:

17

Воздухопровод

Заводской номер: Э801-1105-60 Количество на модель: 1
Э801-1105-60
1
18

Номер детали на чертеже:

18

Воздухопровод

Заводской номер: Э801-1105-80 Количество на модель: 1
Э801-1105-80
1
19

Номер детали на чертеже:

19

Камера тормозная пневматическая

Заводской номер: MA3-200-35190100В Количество на модель: 1
MA3-200-35190100В
1
20

Номер детали на чертеже:

20

Шток

Заводской номер: Э10011А-1105-28 Количество на модель: 1
Э10011А-1105-28
1
21

Номер детали на чертеже:

21

Обойма

Заводской номер: Э10011А-1105-110 Количество на модель: 1
Э10011А-1105-110
1
22

Номер детали на чертеже:

22

Гайка

Заводской номер: M20 5916 Количество на модель: 2
M20 5916
2
