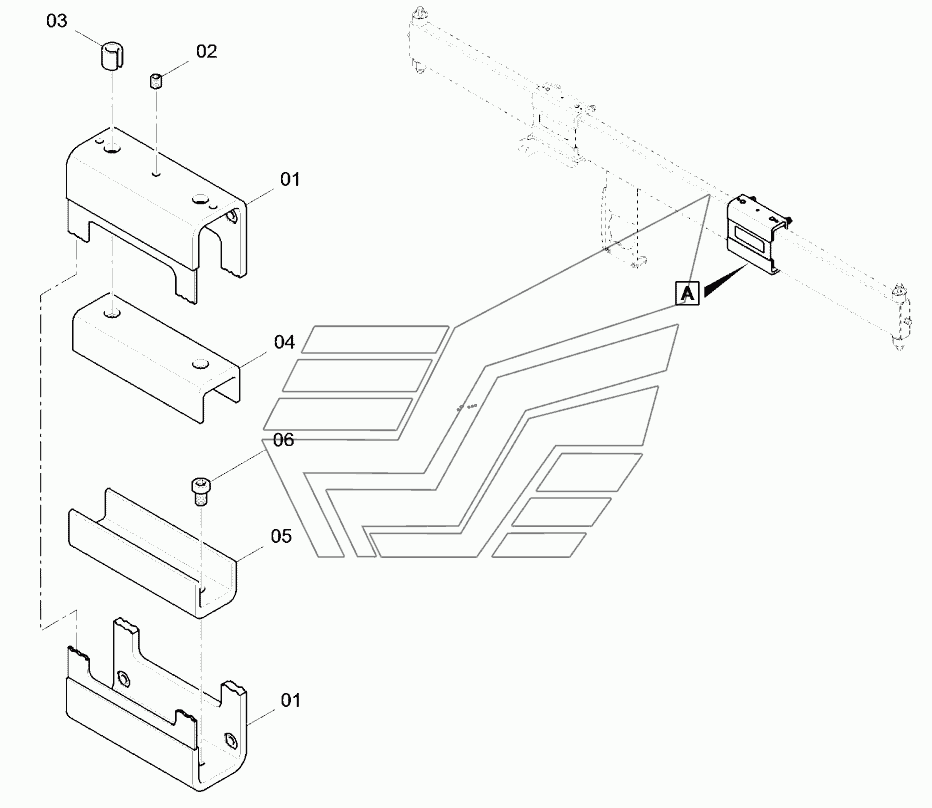

4812008047 Guide profile r.h. Dynapac SD2500C (ч. 1). Каталог 2018г.

4812008046 Guide profile l.h. Dynapac SD2500C (ч. 1) 4812006436 Guide Dynapac SD2500C (ч. 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Guide profile r.h.

Заводской номер: 4812008050 Количество на модель: 1
4812008050
1
2

Номер детали на чертеже:

2

Threaded pin

Заводской номер: 4732512399 Количество на модель: 3
4732512399
3
3

Номер детали на чертеже:

3

Dowel pin

Заводской номер: 4812047668 Количество на модель: 2
4812047668
2
4

Номер детали на чертеже:

4

Slide plate, top

Заводской номер: 4812008052 Количество на модель: 1
4812008052
1
5

Номер детали на чертеже:

5

Slide plate, down

Заводской номер: 4812008053 Количество на модель: 1
4812008053
1
6

Номер детали на чертеже:

6

Hexagon socket head cap screw

Заводской номер: 0215001060 Количество на модель: 2
0215001060
2
