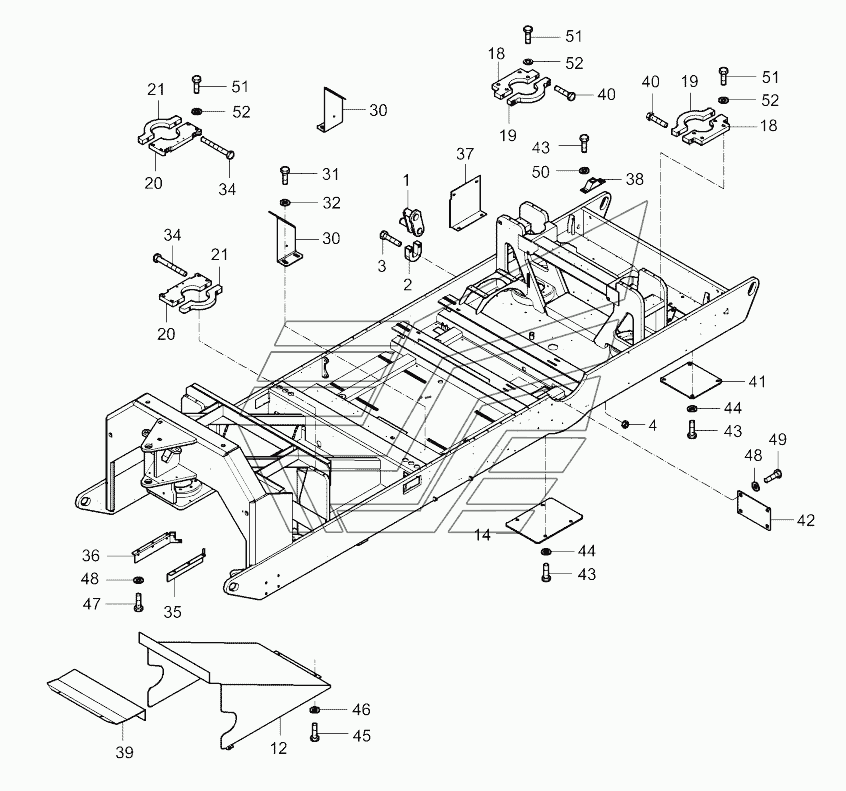

504-01110 Mounting parts main frame Dynapac PL2000LS. Каталог 2010г.

504-01100B Main frame Dynapac PL2000LS 504-01120 Belt covering Dynapac PL2000LS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Scraper safety-catch

Заводской номер: 504010220 Количество на модель: 1
504010220
1
2

Номер детали на чертеже:

2

Bearing

Заводской номер: 504010212 Количество на модель: 1
504010212
1
3

Номер детали на чертеже:

3

Screw

Заводской номер: 500094 Количество на модель: 2
500094
2
4

Номер детали на чертеже:

4

Hex. nut

Заводской номер: 570008 Количество на модель: 2
570008
2
12

Номер детали на чертеже:

12

Tank protection

Заводской номер: 504010711 Количество на модель: 1
504010711
1
14

Номер детали на чертеже:

14

Sheet

Заводской номер: 504010667 Количество на модель: 1
504010667
1
18

Номер детали на чертеже:

18

Clip

Заводской номер: 504010668 Количество на модель: 2
504010668
2
19

Номер детали на чертеже:

19

Clip

Заводской номер: 504010141 Количество на модель: 2
504010141
2
20

Номер детали на чертеже:

20

Clip

Заводской номер: 504010145 Количество на модель: 2
504010145
2
21

Номер детали на чертеже:

21

Clip

Заводской номер: 504010147 Количество на модель: 2
504010147
2
30

Номер детали на чертеже:

30

Mounting plate

Заводской номер: 504010313 Количество на модель: 4
504010313
4
31

Номер детали на чертеже:

31

Hex. screw

Заводской номер: 500027 Количество на модель: 8
500027
8
32

Номер детали на чертеже:

32

Washer 10,5x22x2

Заводской номер: 904230 Количество на модель: 8
904230
8
34

Номер детали на чертеже:

34

Hex. screw

Заводской номер: 938117193 Количество на модель: 4
938117193
4
35

Номер детали на чертеже:

35

Support, left

Заводской номер: 504010583 Количество на модель: 1
504010583
1
36

Номер детали на чертеже:

36

Support, right

Заводской номер: 504010585 Количество на модель: 1
504010585
1
37

Номер детали на чертеже:

37

Glide plate

Заводской номер: 504010612 Количество на модель: 1
504010612
1
38

Номер детали на чертеже:

38

Hood bearing

Заводской номер: 500210695 Количество на модель: 2
500210695
2
39

Номер детали на чертеже:

39

Tank covering

Заводской номер: 504010707 Количество на модель: 1
504010707
1
40

Номер детали на чертеже:

40

Hex. screw

Заводской номер: 938122175 Количество на модель: 4
938122175
4
41

Номер детали на чертеже:

41

Plate

Заводской номер: 504010716 Количество на модель: 2
504010716
2
42

Номер детали на чертеже:

42

Cover plate

Заводской номер: 504010715 Количество на модель: 1
504010715
1
43

Номер детали на чертеже:

43

Screw

Заводской номер: 500012 Количество на модель: 16
500012
16
44

Номер детали на чертеже:

44

Screw retention

Заводской номер: 49900080 Количество на модель: 46
49900080
46
45

Номер детали на чертеже:

45

Hex. screw

Заводской номер: 500051 Количество на модель: 6
500051
6
46

Номер детали на чертеже:

46

Washer

Заводской номер: 939570518 Количество на модель: 6
939570518
6
47

Номер детали на чертеже:

47

Screw

Заводской номер: 500048 Количество на модель: 6
500048
6
48

Номер детали на чертеже:

48

Screw retention

Заводской номер: 49900025 Количество на модель: 10
49900025
10
49

Номер детали на чертеже:

49

Screw

Заводской номер: 500028 Количество на модель: 4
500028
4
50

Номер детали на чертеже:

50

Washer

Заводской номер: 939570511 Количество на модель: 4
939570511
4
51

Номер детали на чертеже:

51

Hex. screw

Заводской номер: 938116943 Количество на модель: 16
938116943
16
52

Номер детали на чертеже:

52

Disc

Заводской номер: 930440090 Количество на модель: 16
930440090
16
