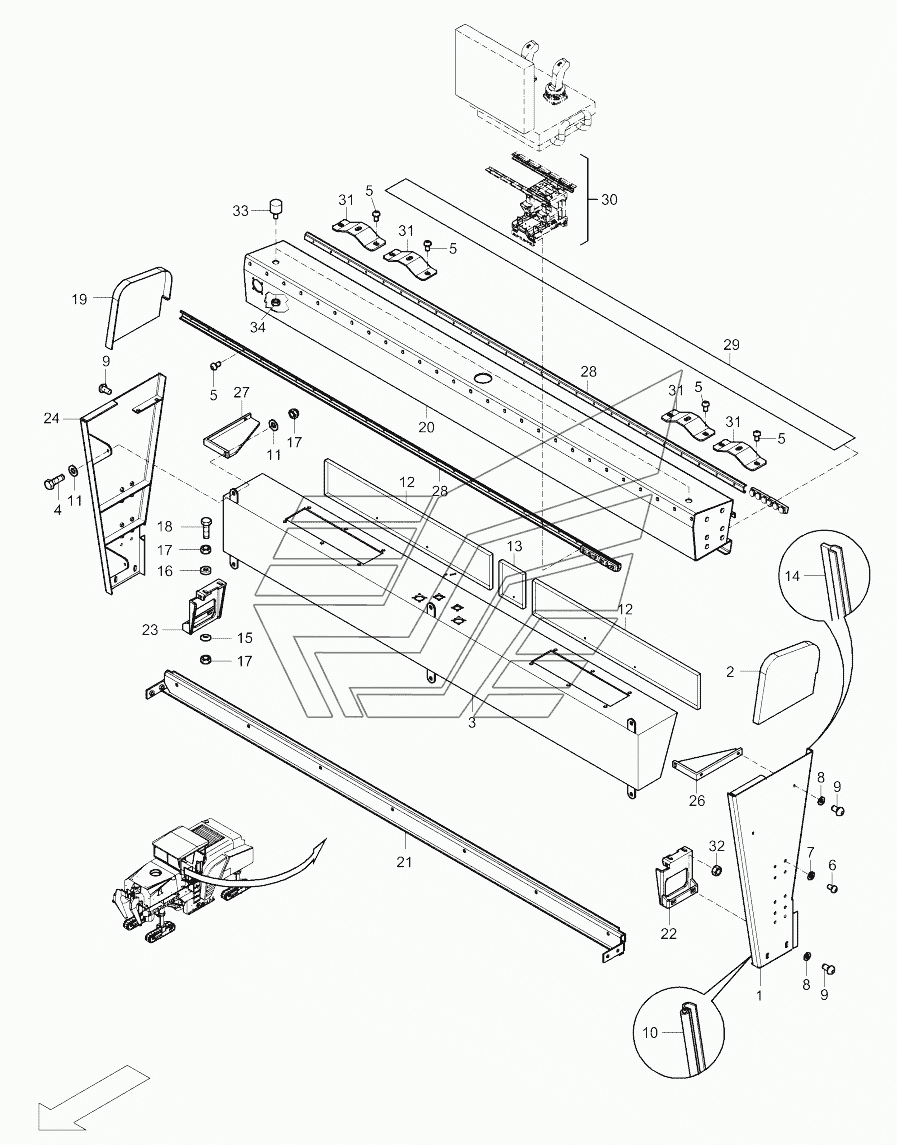

504-01140 Operator stand Dynapac PL2000LS. Каталог 2010г.

504-01135 Fuel tank, seats Dynapac PL2000LS 504-01145 Operating panel carrier Dynapac PL2000LS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Operator stand

Заводской номер: 504010562 Количество на модель:
504010562
1

Номер детали на чертеже:

1

Side plate, left

Заводской номер: 504010571 Количество на модель: 1
504010571
1
2

Номер детали на чертеже:

2

Side plate, top

Заводской номер: 504010563 Количество на модель: 1
504010563
1
3

Номер детали на чертеже:

3

Clamp box

Заводской номер: 500180162 Количество на модель: 1
500180162
1
4

Номер детали на чертеже:

4

Hex. screw

Заводской номер: 500027 Количество на модель: 4
500027
4
5

Номер детали на чертеже:

5

Round head screw

Заводской номер: 939142257 Количество на модель: 58
939142257
58
6

Номер детали на чертеже:

6

Screw

Заводской номер: 939142309 Количество на модель: 4
939142309
4
7

Номер детали на чертеже:

7

Washer

Заводской номер: 939570511 Количество на модель: 4
939570511
4
8

Номер детали на чертеже:

8

Washer

Заводской номер: 600006 Количество на модель: 16
600006
16
9

Номер детали на чертеже:

9

Round head screw

Заводской номер: 939142409 Количество на модель: 16
939142409
16
10

Номер детали на чертеже:

10

Seal profile

Заводской номер: 930235491 Количество на модель: 1
930235491
1
11

Номер детали на чертеже:

11

Washer

Заводской номер: 600008 Количество на модель: 4
600008
4
12

Номер детали на чертеже:

12

Door

Заводской номер: 500180158 Количество на модель: 2
500180158
2
13

Номер детали на чертеже:

13

Door

Заводской номер: 500180157 Количество на модель: 1
500180157
1
14

Номер детали на чертеже:

14

Seal profile

Заводской номер: 930280161 Количество на модель: 1
930280161
1
15

Номер детали на чертеже:

15

Spherical washer

Заводской номер: 930298310 Количество на модель: 4
930298310
4
16

Номер детали на чертеже:

16

Spherical disc

Заводской номер: 930284412 Количество на модель: 4
930284412
4
17

Номер детали на чертеже:

17

Nut

Заводской номер: 938191917 Количество на модель: 7
938191917
7
18

Номер детали на чертеже:

18

Hex. screw

Заводской номер: 938150714 Количество на модель: 2
938150714
2
19

Номер детали на чертеже:

19

Side plate, top

Заводской номер: 504010564 Количество на модель: 1
504010564
1
20

Номер детали на чертеже:

20

Accessories box

Заводской номер: 504010566 Количество на модель: 1
504010566
1
21

Номер детали на чертеже:

21

Foot room connection

Заводской номер: 504010567 Количество на модель: 1
504010567
1
22

Номер детали на чертеже:

22

Foot retainer

Заводской номер: 504010568 Количество на модель: 1
504010568
1
23

Номер детали на чертеже:

23

Foot retainer

Заводской номер: 504010569 Количество на модель: 1
504010569
1
24

Номер детали на чертеже:

24

Side plate, right

Заводской номер: 504010570 Количество на модель: 1
504010570
1
26

Номер детали на чертеже:

26

Junction plate, left

Заводской номер: 504010605 Количество на модель: 1
504010605
1
27

Номер детали на чертеже:

27

Junction plate, right

Заводской номер: 504010606 Количество на модель: 1
504010606
1
28

Номер детали на чертеже:

28

Rail

Заводской номер: 930440150 Количество на модель: 2
930440150
2
29

Номер детали на чертеже:

29

Rubber plate

Заводской номер: 504010703 Количество на модель: 1
504010703
1
30

Номер детали на чертеже:

30

Operating panel carrier

Заводской номер: 504-01145 Количество на модель:
504-01145
31

Номер детали на чертеже:

31

Stop plate

Заводской номер: 504010288 Количество на модель: 4
504010288
4
32

Номер детали на чертеже:

32

Nut

Заводской номер: 570005 Количество на модель: 4
570005
4
33

Номер детали на чертеже:

33

Rubber buffer

Заводской номер: 930235249 Количество на модель: 2
930235249
2
34

Номер детали на чертеже:

34

Hex. nut

Заводской номер: 570004 Количество на модель: 6
570004
6
