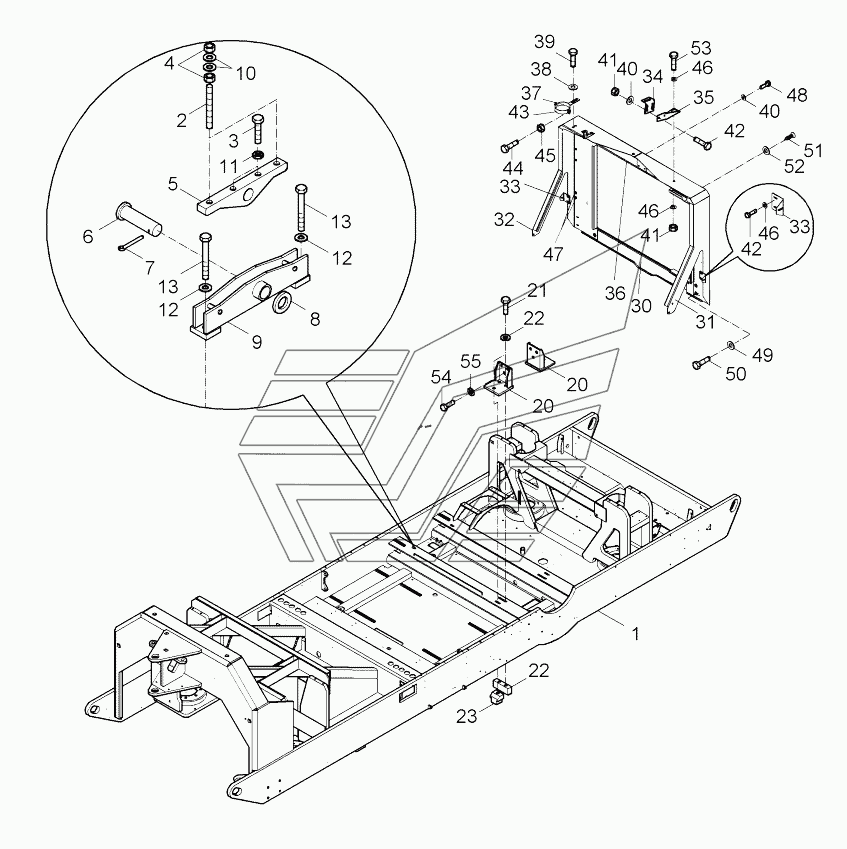

504-01100A Main frame Dynapac PL2000LS. Каталог 2010г.

504-01110 Mounting parts main frame Dynapac PL2000LS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Main frame cpl.

Заводской номер: 504110000 Количество на модель: 1
504110000
1

Номер детали на чертеже:

Cooler frame, compl.

Заводской номер: 500210401 Количество на модель:
500210401

Номер детали на чертеже:

Adjustable engine support, compl.

Заводской номер: 500010505 Количество на модель: 1
500010505
1
1

Номер детали на чертеже:

1

Main frame

Заводской номер: 504110101 Количество на модель: 1
504110101
1
2

Номер детали на чертеже:

2

Screw rod

Заводской номер: 500010806 Количество на модель: 2
500010806
2
3

Номер детали на чертеже:

3

Hex. screw

Заводской номер: 938150986 Количество на модель: 2
938150986
2
4

Номер детали на чертеже:

4

Nut M20

Заводской номер: 570015 Количество на модель: 4
570015
4
5

Номер детали на чертеже:

5

Rocker

Заводской номер: 500010497 Количество на модель: 1
500010497
1
6

Номер детали на чертеже:

6

Socket pin

Заводской номер: 500010496 Количество на модель: 1
500010496
1
7

Номер детали на чертеже:

7

Split pin

Заводской номер: 630029 Количество на модель: 1
630029
1
8

Номер детали на чертеже:

8

Disc

Заводской номер: 936870045 Количество на модель: 1
936870045
1
9

Номер детали на чертеже:

9

Adjustable engine support

Заводской номер: 500010504 Количество на модель: 1
500010504
1
10

Номер детали на чертеже:

10

Disc

Заводской номер: 930440090 Количество на модель: 4
930440090
4
11

Номер детали на чертеже:

11

Nut

Заводской номер: 937180517 Количество на модель: 4
937180517
4
12

Номер детали на чертеже:

12

Locking washer

Заводской номер: 939776129 Количество на модель: 2
939776129
2
13

Номер детали на чертеже:

13

Hex. screw with flange

Заводской номер: 939040219 Количество на модель: 2
939040219
2
20

Номер детали на чертеже:

20

Engine support

Заводской номер: 504010706 Количество на модель: 2
504010706
2
21

Номер детали на чертеже:

21

Screw

Заводской номер: 500094 Количество на модель: 6
500094
6
22

Номер детали на чертеже:

22

Screw retention

Заводской номер: 49901809 Количество на модель: 12
49901809
12
23

Номер детали на чертеже:

23

Hex. nut

Заводской номер: 938480512 Количество на модель: 6
938480512
6
30

Номер детали на чертеже:

30

Connection plate

Заводской номер: 500110215 Количество на модель: 1
500110215
1
31

Номер детали на чертеже:

31

Holding plate, left

Заводской номер: 500210402 Количество на модель: 1
500210402
1
32

Номер детали на чертеже:

32

Holding plate, right

Заводской номер: 500210403 Количество на модель: 1
500210403
1
33

Номер детали на чертеже:

33

Bonnet holder

Заводской номер: 500210146 Количество на модель: 2
500210146
2
34

Номер детали на чертеже:

34

Bonnet holder, top

Заводской номер: 500210156 Количество на модель: 2
500210156
2
35

Номер детали на чертеже:

35

Hood angle holder

Заводской номер: 500210148 Количество на модель: 2
500210148
2
36

Номер детали на чертеже:

36

U-profile, top

Заводской номер: 500210410 Количество на модель: 1
500210410
1
37

Номер детали на чертеже:

37

Exhaust silencer holder

Заводской номер: 500210502 Количество на модель: 1
500210502
1
38

Номер детали на чертеже:

38

Washer

Заводской номер: 939570516 Количество на модель: 2
939570516
2
39

Номер детали на чертеже:

39

Screw

Заводской номер: 500048 Количество на модель: 2
500048
2
40

Номер детали на чертеже:

40

Washer

Заводской номер: 939570514 Количество на модель: 11
939570514
11
41

Номер детали на чертеже:

41

Nut

Заводской номер: 570005 Количество на модель: 8
570005
8
42

Номер детали на чертеже:

42

Screw

Заводской номер: 500053 Количество на модель: 12
500053
12
43

Номер детали на чертеже:

43

Pipe clip

Заводской номер: 934361086 Количество на модель: 1
934361086
1
44

Номер детали на чертеже:

44

Screw

Заводской номер: 500193 Количество на модель: 2
500193
2
45

Номер детали на чертеже:

45

Nut

Заводской номер: 570007 Количество на модель: 6
570007
6
46

Номер детали на чертеже:

46

Washer

Заводской номер: 600006 Количество на модель: 4
600006
4
47

Номер детали на чертеже:

47

Cover cap

Заводской номер: 977302074 Количество на модель: 4
977302074
4
48

Номер детали на чертеже:

48

Screw

Заводской номер: 500019 Количество на модель: 3
500019
3
49

Номер детали на чертеже:

49

Washer

Заводской номер: 939570518 Количество на модель: 4
939570518
4
50

Номер детали на чертеже:

50

Hex. screw

Заводской номер: 500051 Количество на модель: 4
500051
4
51

Номер детали на чертеже:

51

Tapping screw

Заводской номер: 939311323 Количество на модель: 7
939311323
7
52

Номер детали на чертеже:

52

Disc

Заводской номер: 939570507 Количество на модель: 7
939570507
7
54

Номер детали на чертеже:

54

Hex. screw

Заводской номер: 939780421 Количество на модель: 6
939780421
6
