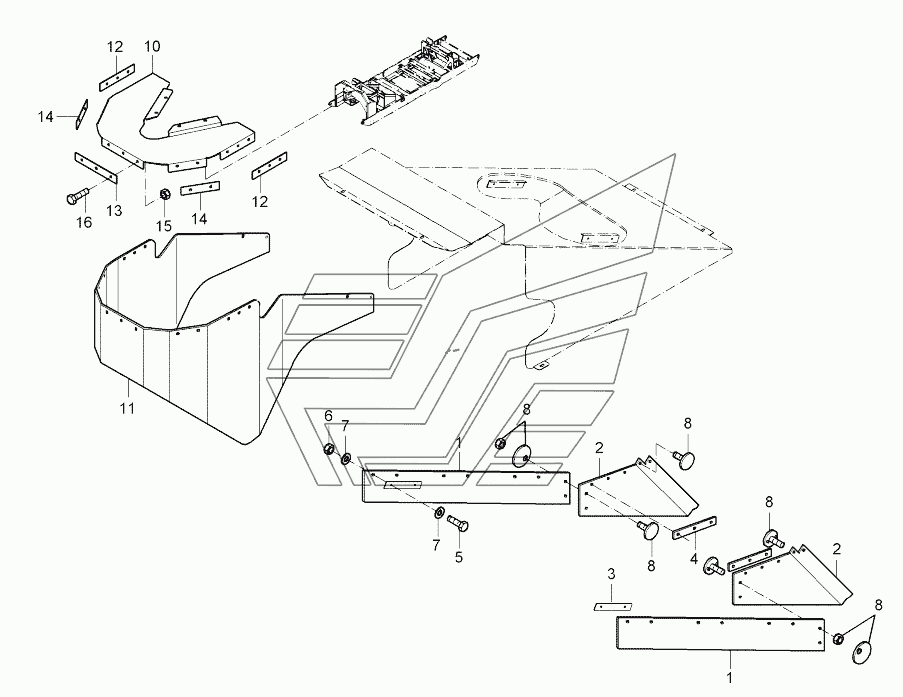

504-03130 Funnel Dynapac PL2000LS. Каталог 2010г.

504-03120 Conveyor suspension Dynapac PL2000LS 504-03140 Fastening lever, compl. Dynapac PL2000LS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Side sealing

Заводской номер: 500130122 Количество на модель: 2
500130122
2
2

Номер детали на чертеже:

2

Lower sealing

Заводской номер: 500130121 Количество на модель: 2
500130121
2
3

Номер детали на чертеже:

3

Holder

Заводской номер: 500130123 Количество на модель: 6
500130123
6
4

Номер детали на чертеже:

4

Holder

Заводской номер: 500130124 Количество на модель: 2
500130124
2
5

Номер детали на чертеже:

5

Screw

Заводской номер: 500020 Количество на модель: 32
500020
32
6

Номер детали на чертеже:

6

Nut

Заводской номер: 570005 Количество на модель: 36
570005
36
7

Номер детали на чертеже:

7

Washer

Заводской номер: 600006 Количество на модель: 64
600006
64
8

Номер детали на чертеже:

8

Screw

Заводской номер: 939776042 Количество на модель: 8
939776042
8
10

Номер детали на чертеже:

10

Holder plate

Заводской номер: 500230114 Количество на модель: 1
500230114
1
11

Номер детали на чертеже:

11

Rubber sheeting

Заводской номер: 500230115 Количество на модель: 1
500230115
1
12

Номер детали на чертеже:

12

Support, side

Заводской номер: 500030185 Количество на модель: 2
500030185
2
13

Номер детали на чертеже:

13

Support, frontside

Заводской номер: 500030184 Количество на модель: 2
500030184
2
14

Номер детали на чертеже:

14

Support, slanting

Заводской номер: 500030192 Количество на модель: 1
500030192
1
15

Номер детали на чертеже:

15

Nut

Заводской номер: 570006 Количество на модель: 13
570006
13
16

Номер детали на чертеже:

16

Screw

Заводской номер: 500234 Количество на модель: 13
500234
13
