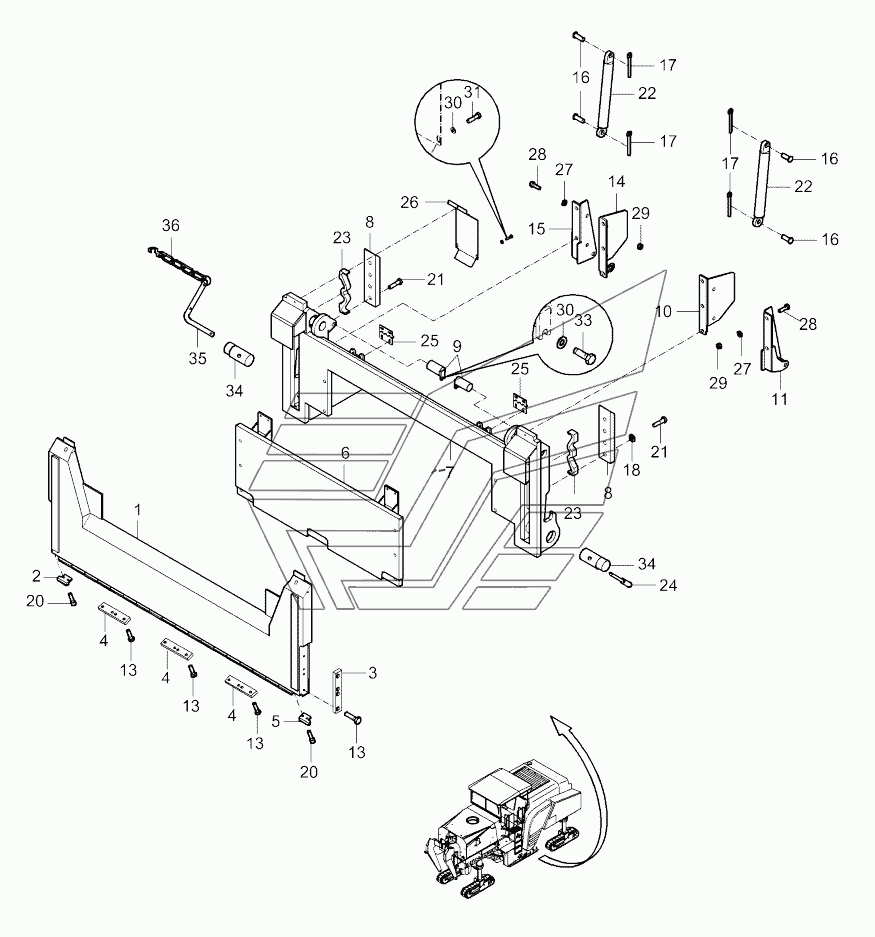

504-02130B Back flap Dynapac PL2000LS. Каталог 2010г.

504-02620 Milling housing Dynapac PL2000LS 504-02640 Cutting drum Dynapac PL2000LS

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Back flap, compl.

Заводской номер: 504020170 Количество на модель:
504020170
1

Номер детали на чертеже:

1

Scraper

Заводской номер: 504020162 Количество на модель: 1
504020162
1
2

Номер детали на чертеже:

2

Wear plate, right

Заводской номер: 504120116 Количество на модель: 1
504120116
1
3

Номер детали на чертеже:

3

Wear plate, outside

Заводской номер: 504120112 Количество на модель: 2
504120112
2
4

Номер детали на чертеже:

4

Wear plate, center

Заводской номер: 504120110 Количество на модель: 6
504120110
6
5

Номер детали на чертеже:

5

Wear plate, left

Заводской номер: 504120114 Количество на модель: 1
504120114
1
6

Номер детали на чертеже:

6

Ejector flap

Заводской номер: 504020164 Количество на модель: 1
504020164
1
7

Номер детали на чертеже:

7

Scraper flap

Заводской номер: 504020138 Количество на модель: 1
504020138
1
8

Номер детали на чертеже:

8

Support tongue

Заводской номер: 504020218 Количество на модель: 2
504020218
2
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 500020273 Количество на модель: 2
500020273
2
10

Номер детали на чертеже:

10

Cylinder receptacle, left

Заводской номер: 500120267 Количество на модель: 1
500120267
1
11

Номер детали на чертеже:

11

Connection part, left

Заводской номер: 500120272 Количество на модель: 1
500120272
1
13

Номер детали на чертеже:

13

Tensilock-screw

Заводской номер: 939786660 Количество на модель: 32
939786660
32
14

Номер детали на чертеже:

14

Connection part, right

Заводской номер: 500120275 Количество на модель: 1
500120275
1
15

Номер детали на чертеже:

15

Cylinder receptacle, right

Заводской номер: 500120268 Количество на модель: 1
500120268
1
16

Номер детали на чертеже:

16

Clevis bolt with head

Заводской номер: 500120265 Количество на модель: 4
500120265
4
17

Номер детали на чертеже:

17

Split pin

Заводской номер: 630018 Количество на модель: 4
630018
4
18

Номер детали на чертеже:

18

Locking element

Заводской номер: 939515040 Количество на модель: 8
939515040
8
20

Номер детали на чертеже:

20

Socket head cap screw

Заводской номер: 937934331 Количество на модель: 4
937934331
4
21

Номер детали на чертеже:

21

Screw

Заводской номер: 938111939 Количество на модель: 8
938111939
8
22

Номер детали на чертеже:

22

Hydraulic cylinder

Заводской номер: 965080276 Количество на модель: 2
965080276
2
23

Номер детали на чертеже:

23

Distance piece

Заводской номер: 500220149 Количество на модель: 2
500220149
2
24

Номер детали на чертеже:

24

Lever

Заводской номер: 500300254 Количество на модель: 2
500300254
2
25

Номер детали на чертеже:

25

Hinge

Заводской номер: 722112922 Количество на модель: 2
722112922
2
26

Номер детали на чертеже:

26

Protection plate

Заводской номер: 504020161 Количество на модель: 2
504020161
2
27

Номер детали на чертеже:

27

Washer

Заводской номер: 600014 Количество на модель: 14
600014
14
28

Номер детали на чертеже:

28

Hex. screw

Заводской номер: 938150976 Количество на модель: 14
938150976
14
29

Номер детали на чертеже:

29

Nut

Заводской номер: 938190522 Количество на модель: 4
938190522
4
30

Номер детали на чертеже:

30

Washer

Заводской номер: 600008 Количество на модель: 16
600008
16
31

Номер детали на чертеже:

31

Screw

Заводской номер: 500028 Количество на модель: 6
500028
6
32

Номер детали на чертеже:

32

Screw

Заводской номер: 500048 Количество на модель: 8
500048
8
33

Номер детали на чертеже:

33

Hex. screw

Заводской номер: 938167708 Количество на модель: 2
938167708
2
34

Номер детали на чертеже:

34

Bolt

Заводской номер: 500300252 Количество на модель: 2
500300252
2
35

Номер детали на чертеже:

35

Socket pin

Заводской номер: 500300255 Количество на модель: 2
500300255
2
36

Номер детали на чертеже:

36

Locking chain

Заводской номер: 930429016 Количество на модель: 2
930429016
2
