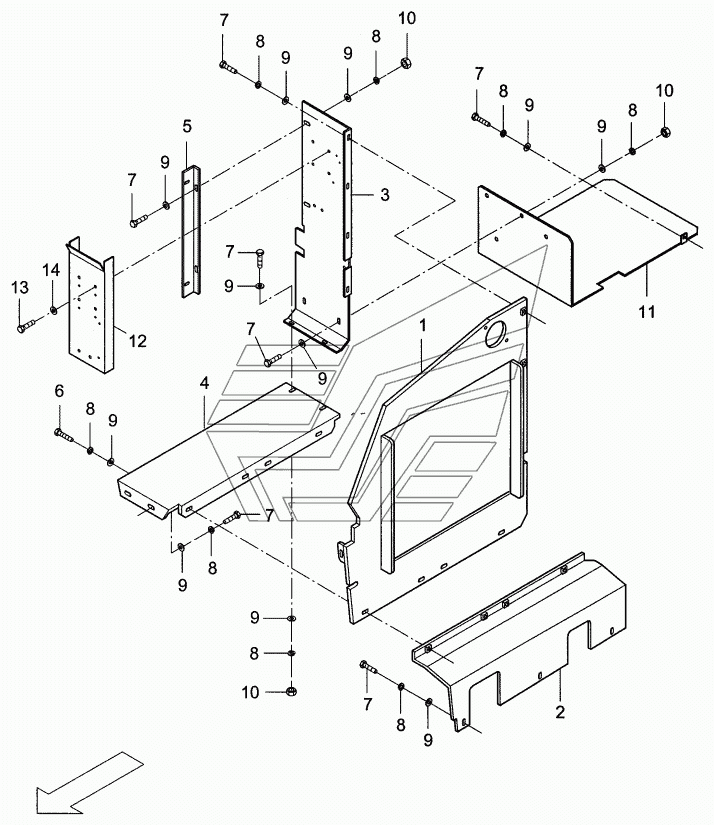

Air guide Dynapac F181C. Каталог 2010г.

Maintenance Kits used for Motor no.: 966362406, 966362407, 966362415, 966362418, without drawing Dynapac F181C Hydr. circle: Tamper Dynapac F181C

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Air guide

Заводской номер: 655-07181A Количество на модель: 1
655-07181A
1
1

Номер детали на чертеже:

1

Bulkhead, top

Заводской номер: 654081701 Количество на модель: 1
654081701
1
2

Номер детали на чертеже:

2

Bulkhead, lower

Заводской номер: 654081710 Количество на модель: 1
654081710
1
3

Номер детали на чертеже:

3

Partition

Заводской номер: 654081717 Количество на модель: 1
654081717
1
4

Номер детали на чертеже:

4

Bottom plate

Заводской номер: 654081720 Количество на модель: 1
654081720
1
5

Номер детали на чертеже:

5

Angle plate

Заводской номер: 654081730 Количество на модель: 1
654081730
1
6

Номер детали на чертеже:

6

Screw

Заводской номер: 500021 Количество на модель: 4
500021
4
7

Номер детали на чертеже:

7

Hex. screw

Заводской номер: 500138 Количество на модель: 19
500138
19
8

Номер детали на чертеже:

8

Screw retention

Заводской номер: 49900161 Количество на модель: 30
49900161
30
9

Номер детали на чертеже:

9

Washer

Заводской номер: 600006 Количество на модель: 30
600006
30
10

Номер детали на чертеже:

10

Nut

Заводской номер: 570005 Количество на модель: 6
570005
6
11

Номер детали на чертеже:

11

Shield plate

Заводской номер: 755081650 Количество на модель: 1
755081650
1
12

Номер детали на чертеже:

12

Mounting plate

Заводской номер: 654081734 Количество на модель: 1
654081734
1
13

Номер детали на чертеже:

13

Screw

Заводской номер: 938150721 Количество на модель: 4
938150721
4
14

Номер детали на чертеже:

14

Washer

Заводской номер: 600008 Количество на модель: 4
600008
4
Maintenance Kits used for Motor no.: 966362406, 966362407, 966362415, 966362418, without drawing Dynapac F181C Hydr. circle: Tamper Dynapac F181C
