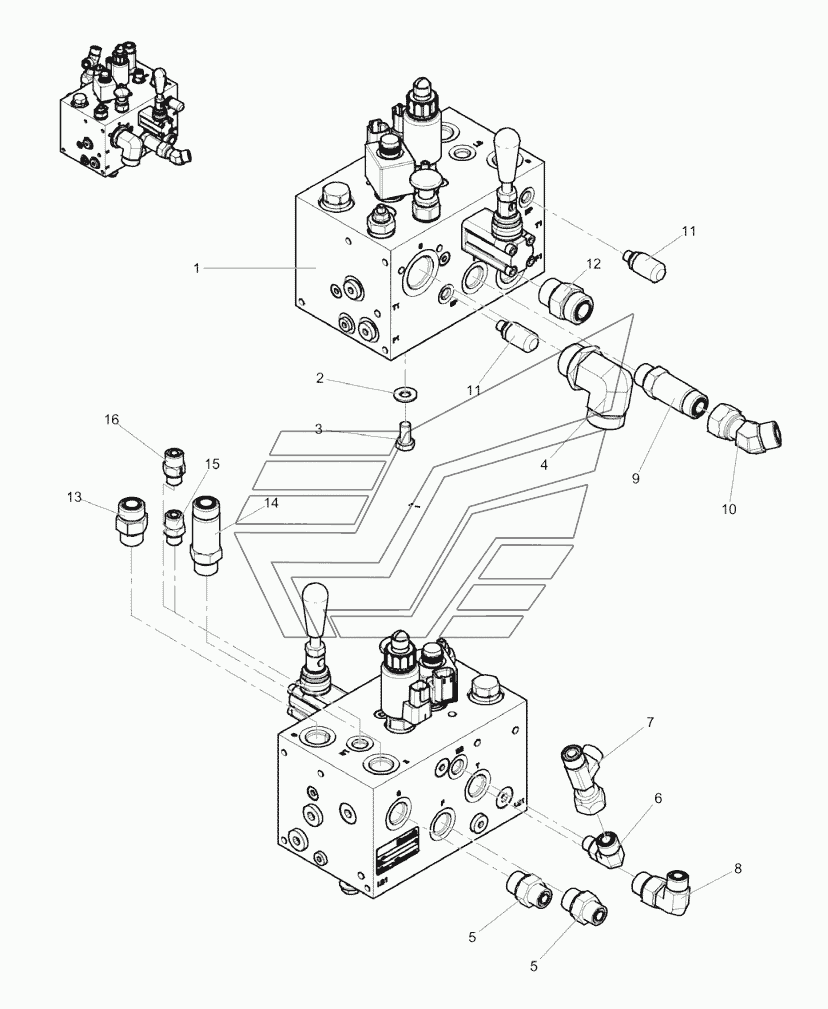

Main hydraulic valve, cpl Dynapac CC5200 VI. Каталог 2017г.

Hydraulic system, filter, oil and leak_cc5200 Dynapac CC5200 VI Hydraulic tank mounted Dynapac CC5200 VI

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hydraulic valve

Заводской номер: 4812123244 Количество на модель: 1
4812123244
1
2

Номер детали на чертеже:

2

Washer

Заводской номер: 4700904230 Количество на модель: 2
4700904230
2
3

Номер детали на чертеже:

3

Hex. screw

Заводской номер: 4700500048 Количество на модель: 2
4700500048
2
4

Номер детали на чертеже:

4

Adapter

Заводской номер: 4700792299 Количество на модель: 1
4700792299
1
5

Номер детали на чертеже:

5

Straight o-ring connector

Заводской номер: 4700791410 Количество на модель: 2
4700791410
2
6

Номер детали на чертеже:

6

Elbow 90, O-ring with swivel

Заводской номер: 4700792111 Количество на модель: 1
4700792111
1
7

Номер детали на чертеже:

7

Adapter

Заводской номер: 4700791798 Количество на модель: 1
4700791798
1
8

Номер детали на чертеже:

8

Adapter

Заводской номер: 4700792133 Количество на модель: 1
4700792133
1
9

Номер детали на чертеже:

9

Straight connector orfs

Заводской номер: 4700791821 Количество на модель: 1
4700791821
1
10

Номер детали на чертеже:

10

Adapter

Заводской номер: 4700904781 Количество на модель: 1
4700904781
1
11

Номер детали на чертеже:

11

Measuring nipple

Заводской номер: 4700910162 Количество на модель: 2
4700910162
2
12

Номер детали на чертеже:

12

Adapter

Заводской номер: 4700791823 Количество на модель: 1
4700791823
1
13

Номер детали на чертеже:

13

Straight connector orfs

Заводской номер: 4700791743 Количество на модель: 1
4700791743
1
15

Номер детали на чертеже:

15

Straight connector orfs

Заводской номер: 4700791409 Количество на модель: 1
4700791409
1
16

Номер детали на чертеже:

16

Check valve

Заводской номер: 4812117024 Количество на модель: 1
4812117024
1
