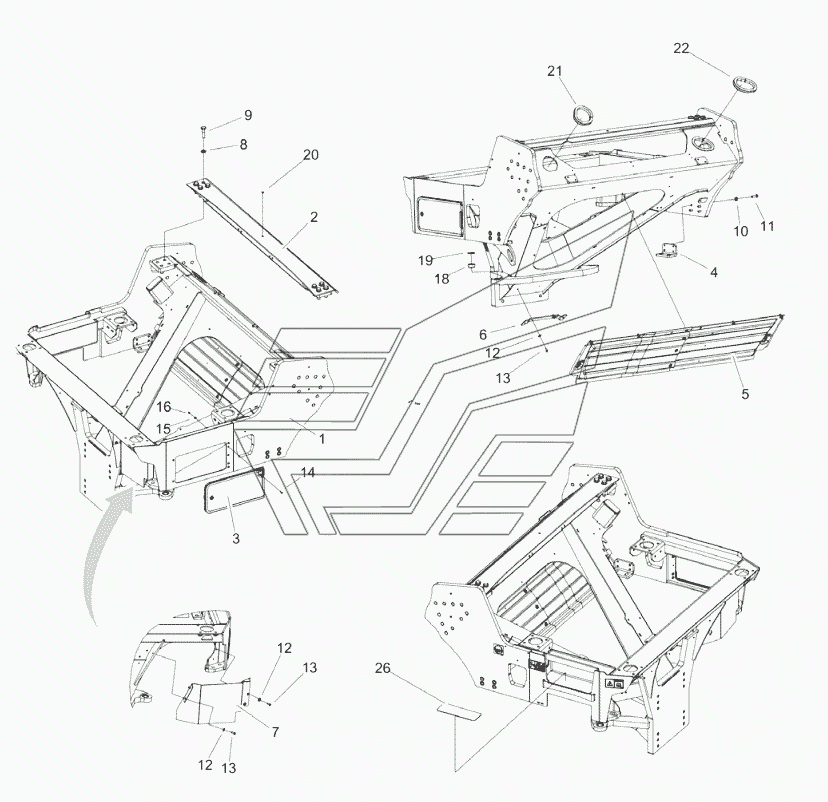

Front frame module Dynapac CC5200 VI. Каталог 2017г.

Frame and hitch Dynapac CC5200 VI Cover assembly Dynapac CC5200 VI

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
21
26

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame front

Заводской номер: Framefront Количество на модель: 1
Framefront
1
2

Номер детали на чертеже:

2

Cross beam

Заводской номер: 4812123744 Количество на модель: 1
4812123744
1
3

Номер детали на чертеже:

3

Cover assy

Заводской номер: Coverassy Количество на модель: 1
Coverassy
1
4

Номер детали на чертеже:

4

Bracket

Заводской номер: 4812123914 Количество на модель: 2
4812123914
2
5

Номер детали на чертеже:

5

Drum cover module

Заводской номер: Drumcover Количество на модель: 1
Drumcover
1
6

Номер детали на чертеже:

6

Bracket

Заводской номер: 4812123895 Количество на модель: 1
4812123895
1
7

Номер детали на чертеже:

7

Cover

Заводской номер: 4812125355 Количество на модель: 1
4812125355
1
8

Номер детали на чертеже:

8

Steel plain washer

Заводской номер: 4700904233 Количество на модель: 8
4700904233
8
9

Номер детали на чертеже:

9

Screw

Заводской номер: 4700500284 Количество на модель: 8
4700500284
8
10

Номер детали на чертеже:

10

Plain washer

Заводской номер: 4700904703 Количество на модель: 8
4700904703
8
11

Номер детали на чертеже:

11

Hex. head screw

Заводской номер: 4700947689 Количество на модель: 8
4700947689
8
12

Номер детали на чертеже:

12

Washer

Заводской номер: 4700904640 Количество на модель: 6
4700904640
6
13

Номер детали на чертеже:

13

Hex. screw

Заводской номер: 4700500053 Количество на модель: 6
4700500053
6
14

Номер детали на чертеже:

14

Screw

Заводской номер: 4700928784 Количество на модель: 4
4700928784
4
15

Номер детали на чертеже:

15

Washer

Заводской номер: 4700603001 Количество на модель: 4
4700603001
4
16

Номер детали на чертеже:

16

Lock nut

Заводской номер: 4700586002 Количество на модель: 4
4700586002
4
18

Номер детали на чертеже:

18

Radial spherical plain bearing

Заводской номер: 4700792554 Количество на модель: 2
4700792554
2
19

Номер детали на чертеже:

19

Snap ring

Заводской номер: 4700151015 Количество на модель: 2
4700151015
2
20

Номер детали на чертеже:

20

Plug

Заводской номер: 4700792083 Количество на модель: 1
4700792083
1
21

Номер детали на чертеже:

21

Edge trim

Заводской номер: 4700792051 Количество на модель:
4700792051
26

Номер детали на чертеже:

26

Slip protection

Заводской номер: 4812127080 Количество на модель: 1
4812127080
1
