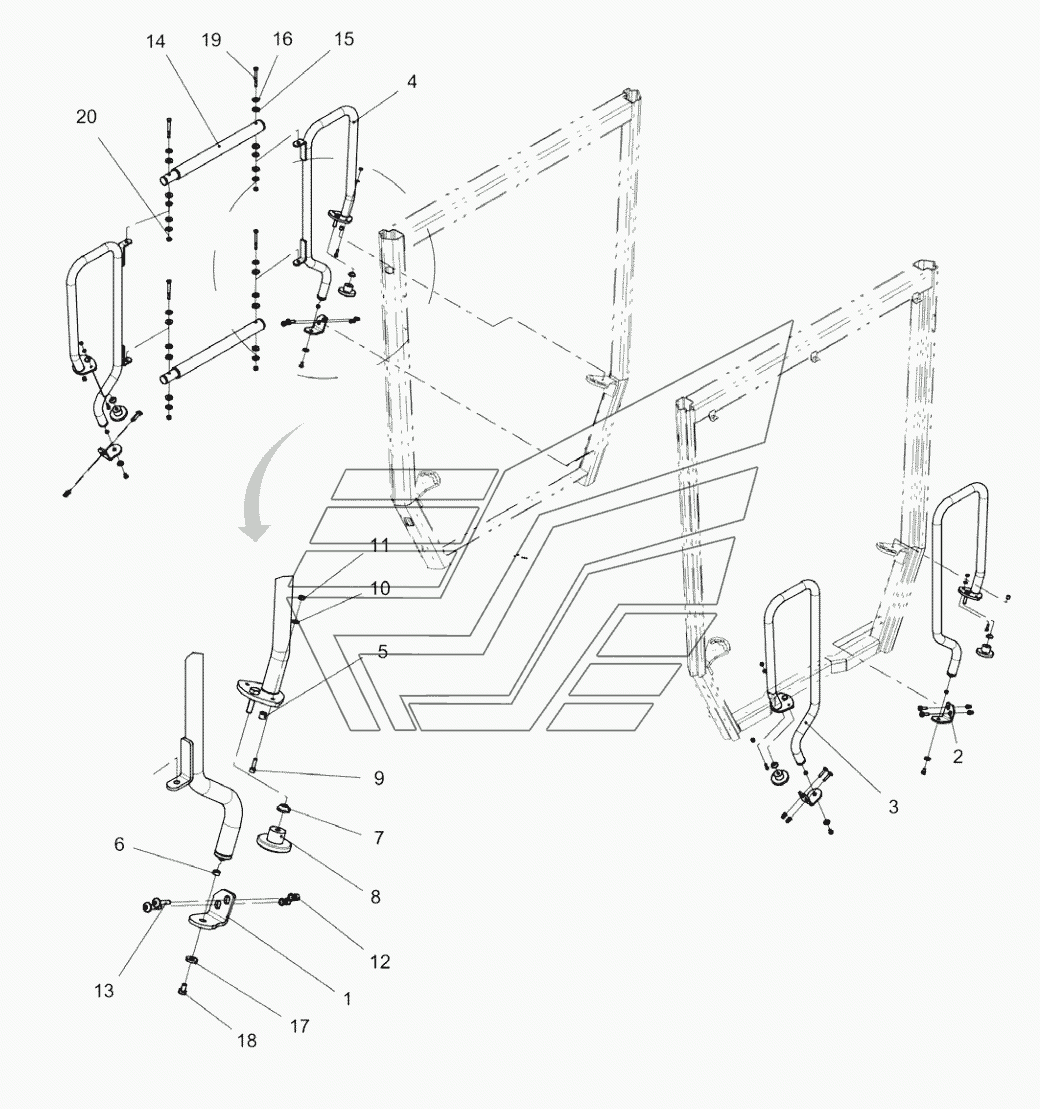

Handrail assembly Dynapac CC5200 VI. Каталог 2017г.

Handrails, harness, power sockets Dynapac CC5200 VI Roof edges Dynapac CC5200 VI

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 4812125297 Количество на модель: 2
4812125297
2
2

Номер детали на чертеже:

2

Bracket

Заводской номер: 4812125298 Количество на модель: 2
4812125298
2
3

Номер детали на чертеже:

3

Handle bar left

Заводской номер: 4812125299 Количество на модель: 2
4812125299
2
4

Номер детали на чертеже:

4

Handle bar right

Заводской номер: 4812125300 Количество на модель: 2
4812125300
2
5

Номер детали на чертеже:

5

Plastic bushing

Заводской номер: 4700792447 Количество на модель: 4
4700792447
4
6

Номер детали на чертеже:

6

Plastic bushing

Заводской номер: 4700792448 Количество на модель: 4
4700792448
4
7

Номер детали на чертеже:

7

Washer

Заводской номер: 4700370286 Количество на модель: 4
4700370286
4
8

Номер детали на чертеже:

8

Knob

Заводской номер: 4700499174 Количество на модель: 4
4700499174
4
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 4700508025 Количество на модель: 4
4700508025
4
10

Номер детали на чертеже:

10

Steel plain washer

Заводской номер: 4700904228 Количество на модель: 4
4700904228
4
11

Номер детали на чертеже:

11

Hexagon nut

Заводской номер: Hexagonnut Количество на модель: 4
Hexagonnut
4
12

Номер детали на чертеже:

12

Blind insert nut

Заводской номер: 4700792103 Количество на модель: 8
4700792103
8
13

Номер детали на чертеже:

13

Screw

Заводской номер: Screw Количество на модель: 8
Screw
8
14

Номер детали на чертеже:

14

Telescopic handrail

Заводской номер: 4812125287 Количество на модель: 2
4812125287
2
15

Номер детали на чертеже:

15

Seal washer

Заводской номер: 4812125301 Количество на модель: 12
4812125301
12
16

Номер детали на чертеже:

16

Gasket

Заводской номер: Gasket Количество на модель: 12
Gasket
12
18

Номер детали на чертеже:

18

Hexagon screw

Заводской номер: Hexagonscrew Количество на модель: 4
Hexagonscrew
4
20

Номер детали на чертеже:

20

Nut

Заводской номер: 4700791182 Количество на модель: 4
4700791182
4
