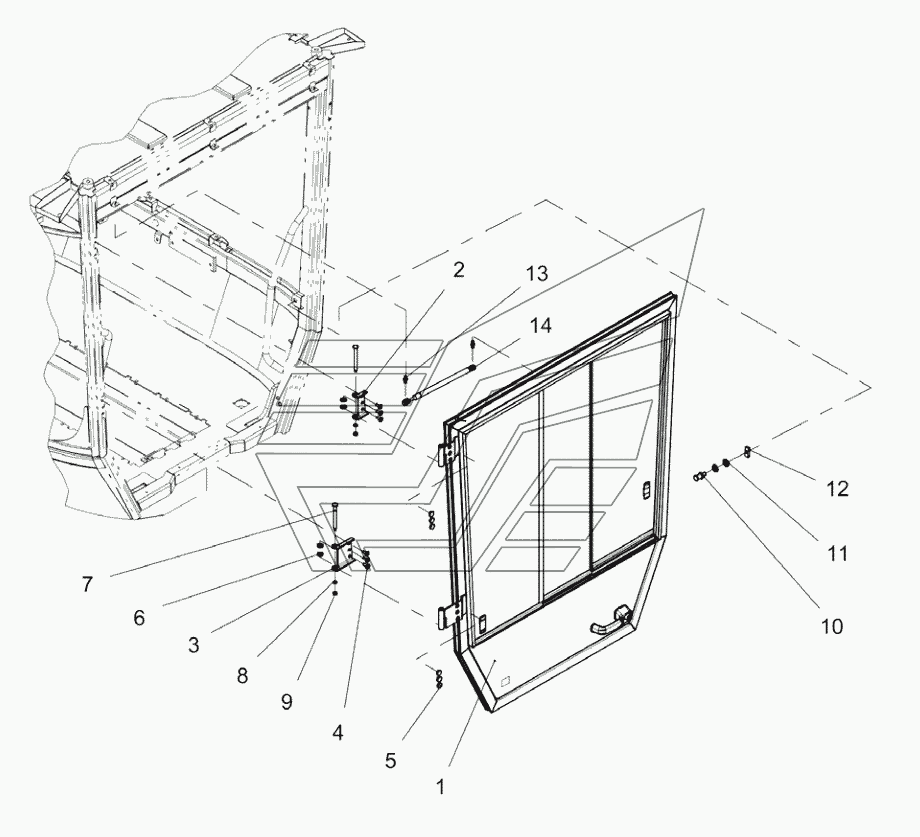

Door, left Dynapac CC5200 VI. Каталог 2017г.

Air condition installation (ACC) Dynapac CC5200 VI 4812122883 Door Dynapac CC5200 VI

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Door

Заводской номер: 4812122883 Количество на модель: 1
4812122883
1
2

Номер детали на чертеже:

2

Hinge plate, top

Заводской номер: 4812122882 Количество на модель: 1
4812122882
1
3

Номер детали на чертеже:

3

Hinge plate, bottom

Заводской номер: 4812122881 Количество на модель: 1
4812122881
1
4

Номер детали на чертеже:

4

Screw

Заводской номер: Screw Количество на модель: 6
Screw
6
5

Номер детали на чертеже:

5

End plug

Заводской номер: Endplug Количество на модель: 6
Endplug
6
6

Номер детали на чертеже:

6

Brass washer

Заводской номер: Brasswasher Количество на модель: 4
Brasswasher
4
7

Номер детали на чертеже:

7

Pin

Заводской номер: 4812119449 Количество на модель: 2
4812119449
2
8

Номер детали на чертеже:

8

Shim ring

Заводской номер: Shimring Количество на модель: 2
Shimring
2
9

Номер детали на чертеже:

9

Nut

Заводской номер: Nut Количество на модель: 2
Nut
2
10

Номер детали на чертеже:

10

Bolt

Заводской номер: 4812114598 Количество на модель: 1
4812114598
1
11

Номер детали на чертеже:

11

Washer

Заводской номер: 4812114602 Количество на модель: 2
4812114602
2
12

Номер детали на чертеже:

12

Plate

Заводской номер: 4812114603 Количество на модель: 1
4812114603
1
13

Номер детали на чертеже:

13

Ball stud

Заводской номер: 4812115215 Количество на модель: 2
4812115215
2
14

Номер детали на чертеже:

14

Gasspring

Заводской номер: 4812120272 Количество на модель: 1
4812120272
1
