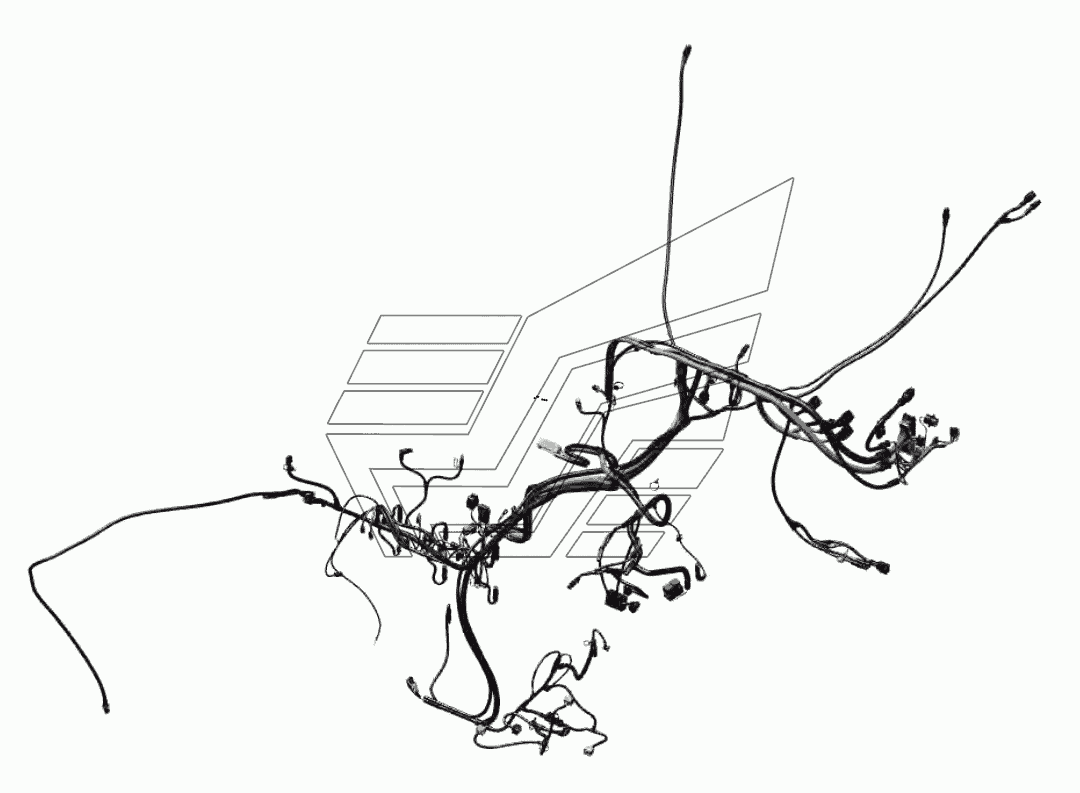

Electric system, main harness Dynapac CC5200 VI. Каталог 2017г.

Brake system Dynapac CC5200 VI Fuse and relay central module Dynapac CC5200 VI

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cable harness, frame

Заводской номер: 4812122704 Количество на модель: 1
4812122704
1
2

Номер детали на чертеже:

2

Cable harness, after treatment

Заводской номер: 4812123115 Количество на модель: 1
4812123115
1
3

Номер детали на чертеже:

3

Cable tie with holder

Заводской номер: 4700792441 Количество на модель: 9
4700792441
9
4

Номер детали на чертеже:

4

Cable harness

Заводской номер: 4812126109 Количество на модель: 1
4812126109
1
5

Номер детали на чертеже:

5

Blind rivet

Заводской номер: 4700791709 Количество на модель: 4
4700791709
4
6

Номер детали на чертеже:

6

Push button

Заводской номер: 4812120688 Количество на модель: 1
4812120688
1
7

Номер детали на чертеже:

7

Steel plain washer

Заводской номер: 4700904698 Количество на модель: 2
4700904698
2
8

Номер детали на чертеже:

8

Screw

Заводской номер: 4700925784 Количество на модель: 2
4700925784
2
9

Номер детали на чертеже:

9

Relay

Заводской номер: 4700792422 Количество на модель: 2
4700792422
2
10

Номер детали на чертеже:

10

Washer

Заводской номер: 4700904229 Количество на модель: 1
4700904229
1
11

Номер детали на чертеже:

11

Hex. nut

Заводской номер: 4700570005 Количество на модель: 1
4700570005
1
12

Номер детали на чертеже:

12

Fuse

Заводской номер: 4700901225 Количество на модель: 1
4700901225
1
13

Номер детали на чертеже:

13

Fuse

Заводской номер: 4700901227 Количество на модель: 1
4700901227
1
14

Номер детали на чертеже:

14

Fuse

Заводской номер: 4700904039 Количество на модель: 2
4700904039
2
15

Номер детали на чертеже:

15

Cable tie holder

Заводской номер: 4700792667 Количество на модель: 1
4700792667
1
16

Номер детали на чертеже:

16

Cable tie with holder

Заводской номер: 4700792537 Количество на модель: 1
4700792537
1
17

Номер детали на чертеже:

17

Cable tie with holder

Заводской номер: 4700792686 Количество на модель: 1
4700792686
1
18

Номер детали на чертеже:

18

Fuse

Заводской номер: 4700904037 Количество на модель: 1
4700904037
1
