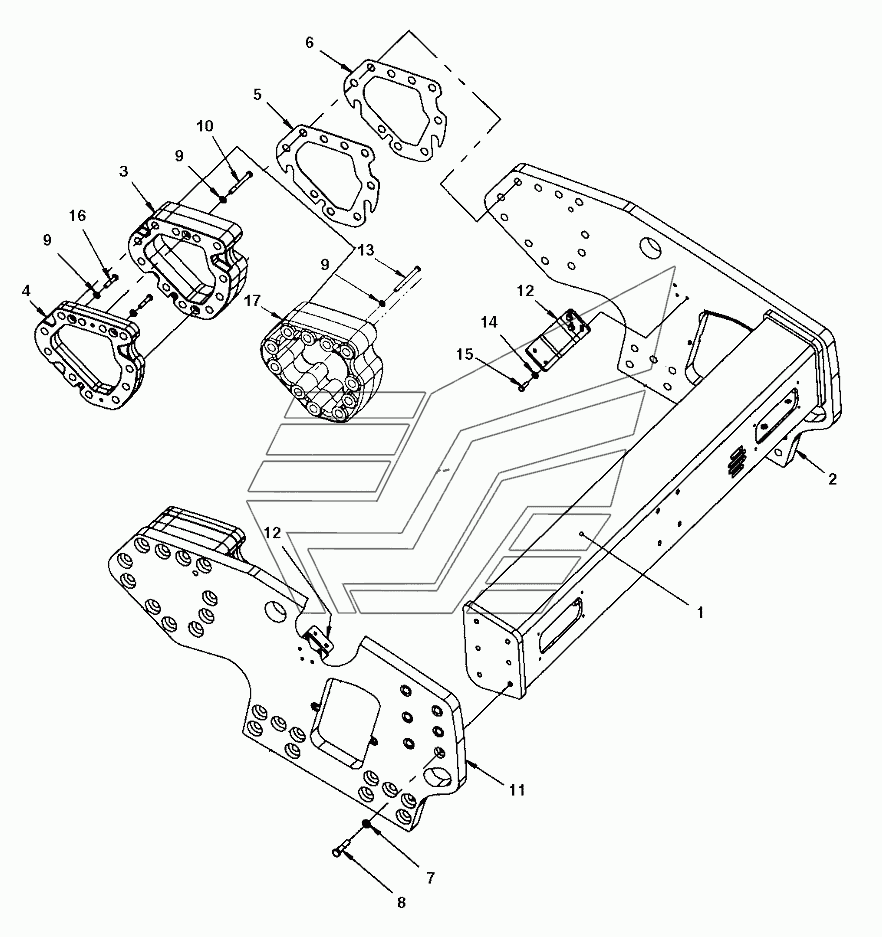

Frame Dynapac CC5200. Каталог 2017г.

End frame, front Dynapac CC5200 End frame, extra tank Dynapac CC5200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Crossbeam

Заводской номер: 4700390061 Количество на модель: 1
4700390061
1
2

Номер детали на чертеже:

2

Side plate

Заводской номер: 4700390058 Количество на модель: 1
4700390058
1
2

Номер детали на чертеже:

2

Side plate

Заводской номер: 4700391407 Количество на модель: 1
4700391407
1
3

Номер детали на чертеже:

3

Spacer

Заводской номер: 4700390076 Количество на модель: 2
4700390076
2
4

Номер детали на чертеже:

4

Spacer

Заводской номер: 4700390074 Количество на модель: 2
4700390074
2
5

Номер детали на чертеже:

5

Shim

Заводской номер: 4700390470 Количество на модель:
4700390470
6

Номер детали на чертеже:

6

Shim

Заводской номер: 4700390469 Количество на модель:
4700390469
7

Номер детали на чертеже:

7

Steel plain washer

Заводской номер: 4700904233 Количество на модель: 12
4700904233
12
8

Номер детали на чертеже:

8

Hexagon head screw

Заводской номер: 4700500207 Количество на модель: 12
4700500207
12
8

Номер детали на чертеже:

8

Hex. screw

Заводской номер: 4700500206 Количество на модель: 12
4700500206
12
9

Номер детали на чертеже:

9

Washer

Заводской номер: 4700904231 Количество на модель: 8
4700904231
8
10

Номер детали на чертеже:

10

Screw

Заводской номер: 4700500267 Количество на модель: 4
4700500267
4
11

Номер детали на чертеже:

11

Side plate

Заводской номер: 4700393429 Количество на модель: 1
4700393429
1
11

Номер детали на чертеже:

11

Side plate

Заводской номер: 4700393356 Количество на модель: 1
4700393356
1
12

Номер детали на чертеже:

12

Holder

Заводской номер: 4700394787 Количество на модель: 2
4700394787
2
13

Номер детали на чертеже:

13

Hexagon head screw

Заводской номер: 4700925228 Количество на модель: 4
4700925228
4
14

Номер детали на чертеже:

14

Washer

Заводской номер: 4700904557 Количество на модель: 6
4700904557
6
15

Номер детали на чертеже:

15

Hex. screw

Заводской номер: 4700500029 Количество на модель: 6
4700500029
6
16

Номер детали на чертеже:

16

Screw

Заводской номер: 4700500049 Количество на модель: 4
4700500049
4
17

Номер детали на чертеже:

17

Spacer

Заводской номер: 4700397389 Количество на модель: 2
4700397389
2
End frame, front Dynapac CC5200 End frame, extra tank Dynapac CC5200
