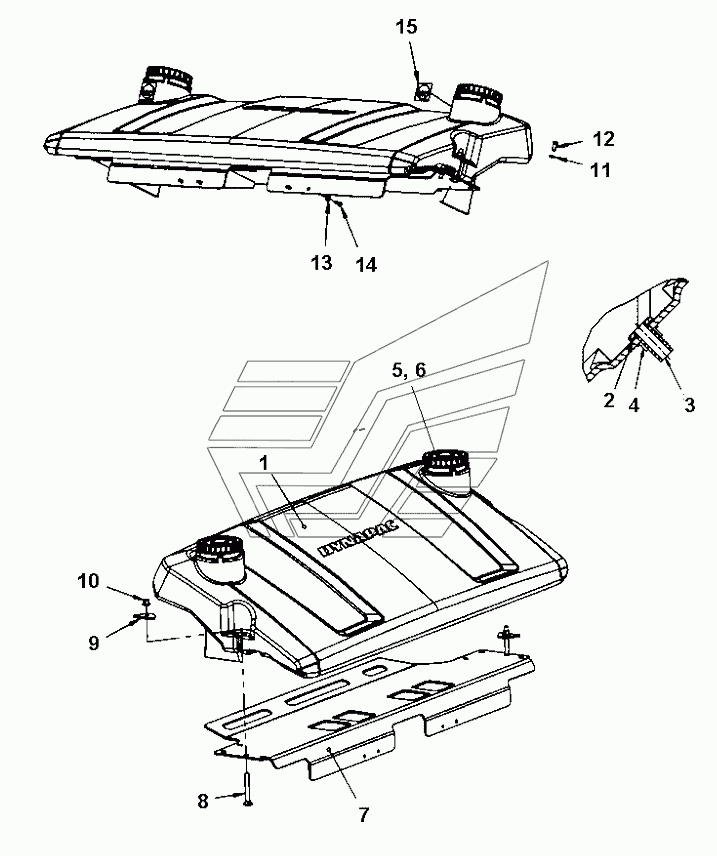

Sprinkler tank Dynapac CC5200. Каталог 2017г.

Extra sprinkler tank/s Dynapac CC5200 Water hoses Dynapac CC5200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Sprinkler tank

Заводской номер: 4700393330 Количество на модель: 1
4700393330
1
2

Номер детали на чертеже:

2

Plane gasket

Заводской номер: 4700392231 Количество на модель: 1
4700392231
1
3

Номер детали на чертеже:

3

Grommet

Заводской номер: 4700392230 Количество на модель: 1
4700392230
1
4

Номер детали на чертеже:

4

Nut

Заводской номер: 4700392232 Количество на модель: 1
4700392232
1
5

Номер детали на чертеже:

5

Tank Cap

Заводской номер: 4700359003 Количество на модель: 2
4700359003
2
6

Номер детали на чертеже:

6

Strainer

Заводской номер: 4700358846 Количество на модель: 2
4700358846
2
7

Номер детали на чертеже:

7

Support plate

Заводской номер: 4700394323 Количество на модель: 1
4700394323
1
8

Номер детали на чертеже:

8

Screw

Заводской номер: 4700904405 Количество на модель: 2
4700904405
2
9

Номер детали на чертеже:

9

Holder

Заводской номер: 4700392003 Количество на модель: 2
4700392003
2
10

Номер детали на чертеже:

10

Nut

Заводской номер: 4700902289 Количество на модель: 2
4700902289
2
11

Номер детали на чертеже:

11

Plain washer

Заводской номер: 4700904703 Количество на модель: 6
4700904703
6
12

Номер детали на чертеже:

12

Hex. head screw

Заводской номер: 4700500046 Количество на модель: 6
4700500046
6
13

Номер детали на чертеже:

13

Washer

Заводской номер: 4700904230 Количество на модель: 4
4700904230
4
14

Номер детали на чертеже:

14

Hex. screw

Заводской номер: 4700500029 Количество на модель: 4
4700500029
4
15

Номер детали на чертеже:

15

Decal WATER

Заводской номер: 4700991657 Количество на модель: 2
4700991657
2
