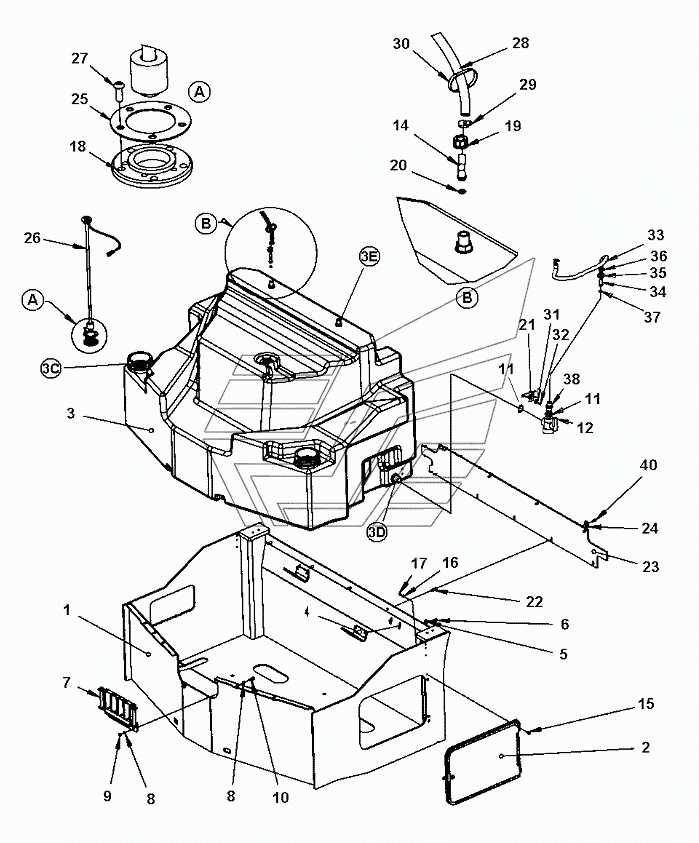

Tank structure module Dynapac CC5200. Каталог 2017г.

Tank structure module Dynapac CC5200 4700391307 Cover Dynapac CC5200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tank structure

Заводской номер: 4700395131 Количество на модель: 1
4700395131
1
2

Номер детали на чертеже:

2

Cover

Заводской номер: 4700391307 Количество на модель: 1
4700391307
1
3

Номер детали на чертеже:

3

Grommet

Заводской номер: 4700392230 Количество на модель: 3
4700392230
3
3

Номер детали на чертеже:

3

Plane gasket

Заводской номер: 4700392231 Количество на модель: 3
4700392231
3
3

Номер детали на чертеже:

3

Lock nut

Заводской номер: 4700392224 Количество на модель: 1
4700392224
1
3

Номер детали на чертеже:

3

Grommet

Заводской номер: 4700392222 Количество на модель: 1
4700392222
1
3

Номер детали на чертеже:

3

Plane gasket

Заводской номер: 4700392223 Количество на модель: 1
4700392223
1
3

Номер детали на чертеже:

3

Hose clamp

Заводской номер: 4700313105 Количество на модель: 1
4700313105
1
3

Номер детали на чертеже:

3

Gasket

Заводской номер: 4700392235 Количество на модель: 1
4700392235
1
3

Номер детали на чертеже:

3

Water tank, cpl

Заводской номер: 4812110982 Количество на модель: 1
4812110982
1
3

Номер детали на чертеже:

3

Nut

Заводской номер: 4700392232 Количество на модель: 3
4700392232
3
4

Номер детали на чертеже:

4

Bracket

Заводской номер: 4700391624 Количество на модель: 2
4700391624
2
5

Номер детали на чертеже:

5

Washer

Заводской номер: 4700904640 Количество на модель: 4
4700904640
4
6

Номер детали на чертеже:

6

Hex. screw

Заводской номер: 4700500053 Количество на модель: 4
4700500053
4
7

Номер детали на чертеже:

7

Hose support

Заводской номер: Hosesupport Количество на модель: 1
Hosesupport
1
8

Номер детали на чертеже:

8

Washer

Заводской номер: 4700904229 Количество на модель: 4
4700904229
4
9

Номер детали на чертеже:

9

Hex. nut

Заводской номер: 4700570005 Количество на модель: 2
4700570005
2
10

Номер детали на чертеже:

10

Hex. screw

Заводской номер: 4700500022 Количество на модель: 2
4700500022
2
12

Номер детали на чертеже:

12

Ball valve

Заводской номер: 4812120706 Количество на модель: 1
4812120706
1
14

Номер детали на чертеже:

14

Hose connection

Заводской номер: 4700393542 Количество на модель: 2
4700393542
2
15

Номер детали на чертеже:

15

Screw

Заводской номер: 4700928784 Количество на модель: 4
4700928784
4
16

Номер детали на чертеже:

16

Washer

Заводской номер: 4700603001 Количество на модель: 4
4700603001
4
17

Номер детали на чертеже:

17

Lock nut

Заводской номер: 4700586002 Количество на модель: 4
4700586002
4
18

Номер детали на чертеже:

18

Flange, cpl

Заводской номер: 4700370745 Количество на модель: 1
4700370745
1
19

Номер детали на чертеже:

19

Swivel nut

Заводской номер: 4700392227 Количество на модель: 2
4700392227
2
20

Номер детали на чертеже:

20

O-ring 70

Заводской номер: 4700792600 Количество на модель: 2
4700792600
2
21

Номер детали на чертеже:

21

Bracket

Заводской номер: 4700396739 Количество на модель: 1
4700396739
1
22

Номер детали на чертеже:

22

Blind insert nut

Заводской номер: 4700900672 Количество на модель: 5
4700900672
5
23

Номер детали на чертеже:

23

Rubber cloth

Заводской номер: 4700393412 Количество на модель: 1
4700393412
1
24

Номер детали на чертеже:

24

Washer

Заводской номер: 4700615050 Количество на модель: 9
4700615050
9
25

Номер детали на чертеже:

25

Lid

Заводской номер: 4700372718 Количество на модель: 1
4700372718
1
26

Номер детали на чертеже:

26

Level sender

Заводской номер: 4700391353 Количество на модель: 1
4700391353
1
27

Номер детали на чертеже:

27

Screw

Заводской номер: 4700904206 Количество на модель: 5
4700904206
5
28

Номер детали на чертеже:

28

Plastic hose

Заводской номер: 4812112074 Количество на модель:
4812112074
29

Номер детали на чертеже:

29

Hose clamp

Заводской номер: 4700313002 Количество на модель: 2
4700313002
2
30

Номер детали на чертеже:

30

Cable ties

Заводской номер: 4700313102 Количество на модель: N
4700313102
N
31

Номер детали на чертеже:

31

Steel plain washer

Заводской номер: 4700904735 Количество на модель: 2
4700904735
2
32

Номер детали на чертеже:

32

Hex. screw

Заводской номер: 4700500013 Количество на модель: 2
4700500013
2
33

Номер детали на чертеже:

33

Hose reinforced

Заводской номер: 4700792073 Количество на модель:
4700792073
34

Номер детали на чертеже:

34

Hose connection swivel

Заводской номер: 4700792780 Количество на модель: 1
4700792780
1
35

Номер детали на чертеже:

35

Swivel nut

Заводской номер: 4700792779 Количество на модель: 1
4700792779
1
36

Номер детали на чертеже:

36

Hose clamp

Заводской номер: 4700313003 Количество на модель: 2
4700313003
2
37

Номер детали на чертеже:

37

O-ring 70

Заводской номер: 4700480852 Количество на модель: 1
4700480852
1
38

Номер детали на чертеже:

38

Reducer nipple

Заводской номер: 4700792781 Количество на модель: 1
4700792781
1
40

Номер детали на чертеже:

40

Hex. screw

Заводской номер: 4700500021 Количество на модель: 9
4700500021
9
