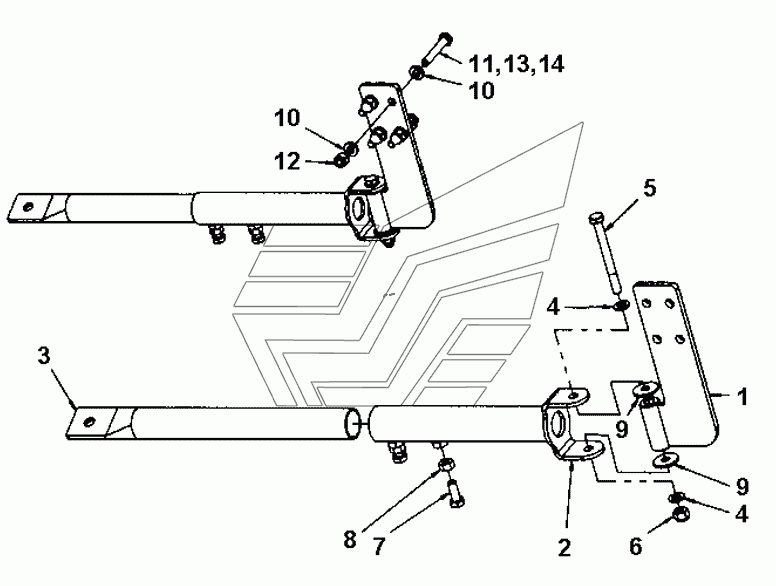

Bracket Dynapac CC5200. Каталог 2017г.

Drum edge lights Dynapac CC5200 Bracket Dynapac CC5200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 4700397028 Количество на модель: 1
4700397028
1
2

Номер детали на чертеже:

2

Bracket

Заводской номер: 4700397029 Количество на модель: 1
4700397029
1
3

Номер детали на чертеже:

3

Bracket

Заводской номер: 4700397045 Количество на модель: 1
4700397045
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: 4700904229 Количество на модель: 2
4700904229
2
5

Номер детали на чертеже:

5

Screw

Заводской номер: 4700500190 Количество на модель: 1
4700500190
1
6

Номер детали на чертеже:

6

Hexagon lock nut

Заводской номер: 4700586003 Количество на модель: 1
4700586003
1
7

Номер детали на чертеже:

7

Hex. screw

Заводской номер: 4700500053 Количество на модель: 2
4700500053
2
8

Номер детали на чертеже:

8

Hex. nut

Заводской номер: 4700570005 Количество на модель: 2
4700570005
2
9

Номер детали на чертеже:

9

Washer

Заводской номер: 4700903662 Количество на модель: 2
4700903662
2
10

Номер детали на чертеже:

10

Steel plain washer

Заводской номер: 4700904556 Количество на модель: 8
4700904556
8
11

Номер детали на чертеже:

11

Hexagon head screw

Заводской номер: 4700500047 Количество на модель: 4
4700500047
4
13

Номер детали на чертеже:

13

Screw

Заводской номер: 4700500024 Количество на модель: 4
4700500024
4
14

Номер детали на чертеже:

14

Screw

Заводской номер: 4700500025 Количество на модель: 4
4700500025
4
Drum edge lights Dynapac CC5200 Bracket Dynapac CC5200
