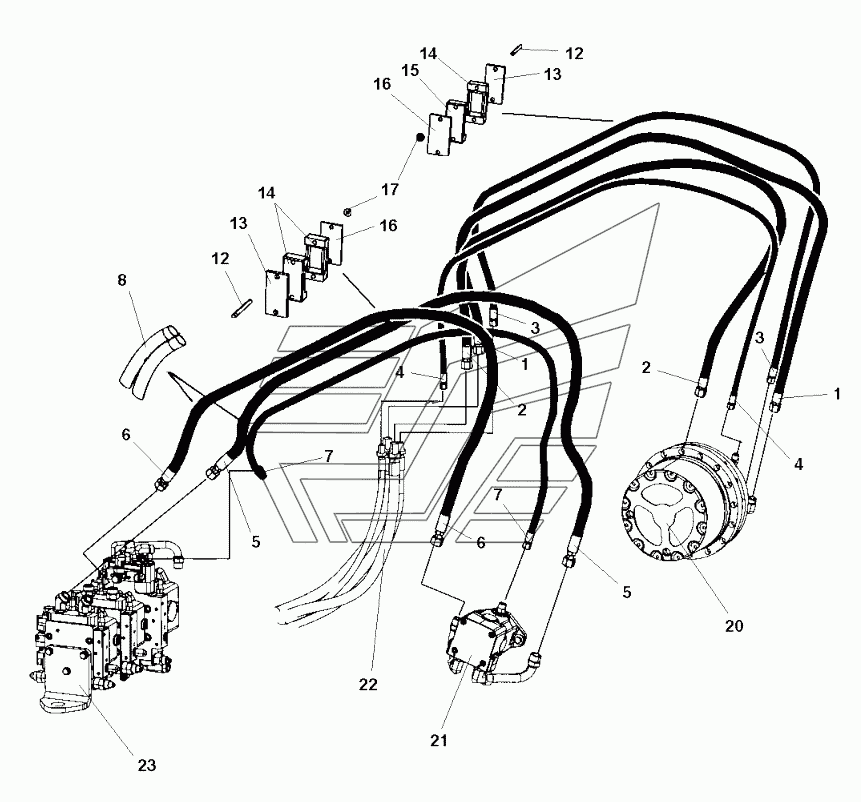

Hydraulic system, rear drum std Dynapac CC5200. Каталог 2017г.

Hydraulic system, front drum Dynapac CC5200 Hydraulic system, rear drum offset Dynapac CC5200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
12
13
14
15
16
17
20
21
22
23

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hydraulic hose

Заводской номер: 4700484238 Количество на модель: 1
4700484238
1
2

Номер детали на чертеже:

2

Hydraulic hose

Заводской номер: 4700484237 Количество на модель: 1
4700484237
1
3

Номер детали на чертеже:

3

Hydraulic hose

Заводской номер: 4700484239 Количество на модель: 1
4700484239
1
4

Номер детали на чертеже:

4

Hydraulic hose

Заводской номер: 4700484085 Количество на модель: 1
4700484085
1
5

Номер детали на чертеже:

5

Hydraulic hose

Заводской номер: 4700484240 Количество на модель: 1
4700484240
1
6

Номер детали на чертеже:

6

Hydraulic hose

Заводской номер: 4700483486 Количество на модель: 1
4700483486
1
7

Номер детали на чертеже:

7

Hydraulic hose

Заводской номер: 4700484241 Количество на модель: 1
4700484241
1
8

Номер детали на чертеже:

8

Hose shield

Заводской номер: 4700903082 Количество на модель: N
4700903082
N
12

Номер детали на чертеже:

12

Stud

Заводской номер: 4700904629 Количество на модель: 4
4700904629
4
13

Номер детали на чертеже:

13

Rubber plate

Заводской номер: 4700349210 Количество на модель: 2
4700349210
2
14

Номер детали на чертеже:

14

Hose clamp

Заводской номер: 4700343872 Количество на модель: 3
4700343872
3
15

Номер детали на чертеже:

15

Hose clamp

Заводской номер: 4700343732 Количество на модель: 1
4700343732
1
16

Номер детали на чертеже:

16

Cover plate

Заводской номер: 4700335914 Количество на модель: 2
4700335914
2
17

Номер детали на чертеже:

17

Nut

Заводской номер: 4700570103 Количество на модель: 4
4700570103
4
20

Номер детали на чертеже:

20

Drive unit

Заводской номер: Driveunit Количество на модель:
Driveunit
21

Номер детали на чертеже:

21

Vibrating unit Sauer

Заводской номер: VibratingunitSauer Количество на модель:
VibratingunitSauer
22

Номер детали на чертеже:

22

Hydraulic hoses, frame

Заводской номер: Hydraulichoses,frame Количество на модель:
Hydraulichoses,frame
23

Номер детали на чертеже:

23

Hydraulic pump, Cpl

Заводской номер: Hydraulicpump Количество на модель:
Hydraulicpump
