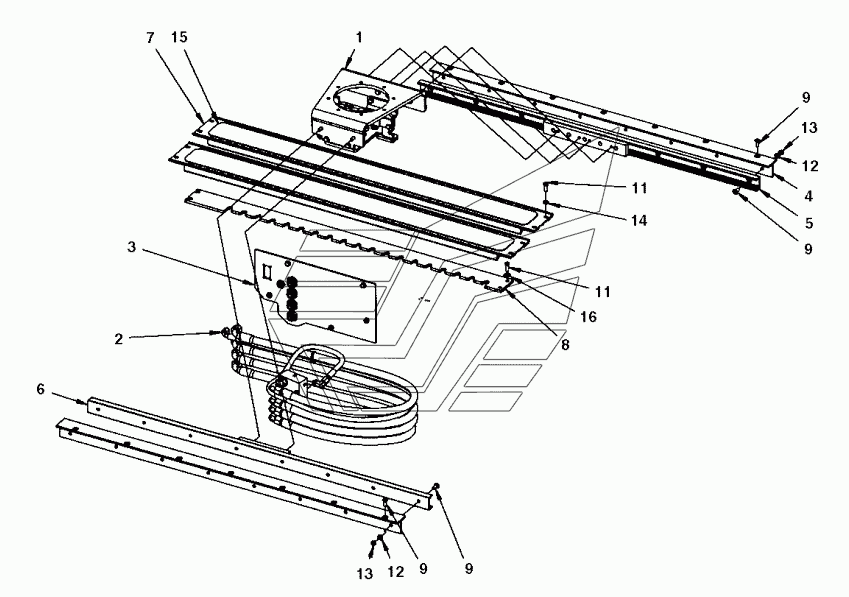

Cross sliding Dynapac CC5200. Каталог 2014г.

Controls, slidable and turning Dynapac CC5200 Carrier Dynapac CC5200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Carrier

Заводской номер: Carrier Количество на модель: 1
Carrier
1
2

Номер детали на чертеже:

2

Steering

Заводской номер: Steering Количество на модель: 1
Steering
1
3

Номер детали на чертеже:

3

Hose bracket

Заводской номер: Hosebracket Количество на модель: 1
Hosebracket
1
4

Номер детали на чертеже:

4

Rail holder

Заводской номер: 4700390428 Количество на модель: 2
4700390428
2
5

Номер детали на чертеже:

5

Linear bearing

Заводской номер: 4700391082 Количество на модель: 1
4700391082
1
6

Номер детали на чертеже:

6

Linear bearing

Заводской номер: 4700391083 Количество на модель: 1
4700391083
1
7

Номер детали на чертеже:

7

Cover

Заводской номер: 4700393191 Количество на модель: 2
4700393191
2
8

Номер детали на чертеже:

8

Locking rail

Заводской номер: 4700379729 Количество на модель: 1
4700379729
1
9

Номер детали на чертеже:

9

Screw

Заводской номер: 4700513003 Количество на модель: 30
4700513003
30
11

Номер детали на чертеже:

11

Hex. screw

Заводской номер: 4700500020 Количество на модель: 12
4700500020
12
12

Номер детали на чертеже:

12

Washer

Заводской номер: 4700904229 Количество на модель: 16
4700904229
16
13

Номер детали на чертеже:

13

Hex. nut

Заводской номер: 4700570005 Количество на модель: 16
4700570005
16
14

Номер детали на чертеже:

14

Steel plain washer

Заводской номер: 4700904556 Количество на модель: 8
4700904556
8
15

Номер детали на чертеже:

15

Slip protection

Заводской номер: 4700393978 Количество на модель: 2
4700393978
2
16

Номер детали на чертеже:

16

Steel plain washer

Заводской номер: 4700791304 Количество на модель: 4
4700791304
4
