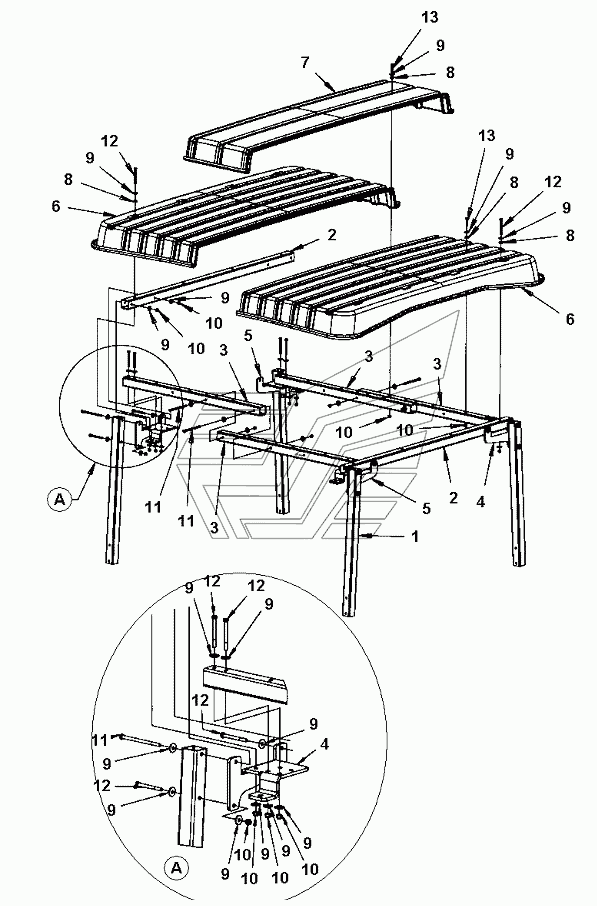

Canopy assy Dynapac CC5200. Каталог 2014г.

Canopy option Dynapac CC5200 Bracket Dynapac CC5200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pillar

Заводской номер: 4700393640 Количество на модель: 4
4700393640
4
2

Номер детали на чертеже:

2

Roof beam

Заводской номер: 4700393641 Количество на модель: 2
4700393641
2
3

Номер детали на чертеже:

3

Cross beam

Заводской номер: 4700393642 Количество на модель: 4
4700393642
4
4

Номер детали на чертеже:

4

Bracket

Заводской номер: 4700393645 Количество на модель: 2
4700393645
2
5

Номер детали на чертеже:

5

Bracket

Заводской номер: 4700393646 Количество на модель: 2
4700393646
2
6

Номер детали на чертеже:

6

Plastic roof

Заводской номер: 4700394139 Количество на модель: 2
4700394139
2
7

Номер детали на чертеже:

7

Plastic roof

Заводской номер: 4700394140 Количество на модель: 1
4700394140
1
8

Номер детали на чертеже:

8

Rubber washer

Заводской номер: 4700391674 Количество на модель: 22
4700391674
22
9

Номер детали на чертеже:

9

Washer

Заводской номер: 4700601003 Количество на модель: 74
4700601003
74
10

Номер детали на чертеже:

10

Hexagon lock nut

Заводской номер: 4700586003 Количество на модель: 46
4700586003
46
11

Номер детали на чертеже:

11

Screw

Заводской номер: 4700500143 Количество на модель: 8
4700500143
8
12

Номер детали на чертеже:

12

Screw

Заводской номер: 4700500190 Количество на модель: 20
4700500190
20
13

Номер детали на чертеже:

13

Screw

Заводской номер: 4700904241 Количество на модель: 18
4700904241
18
