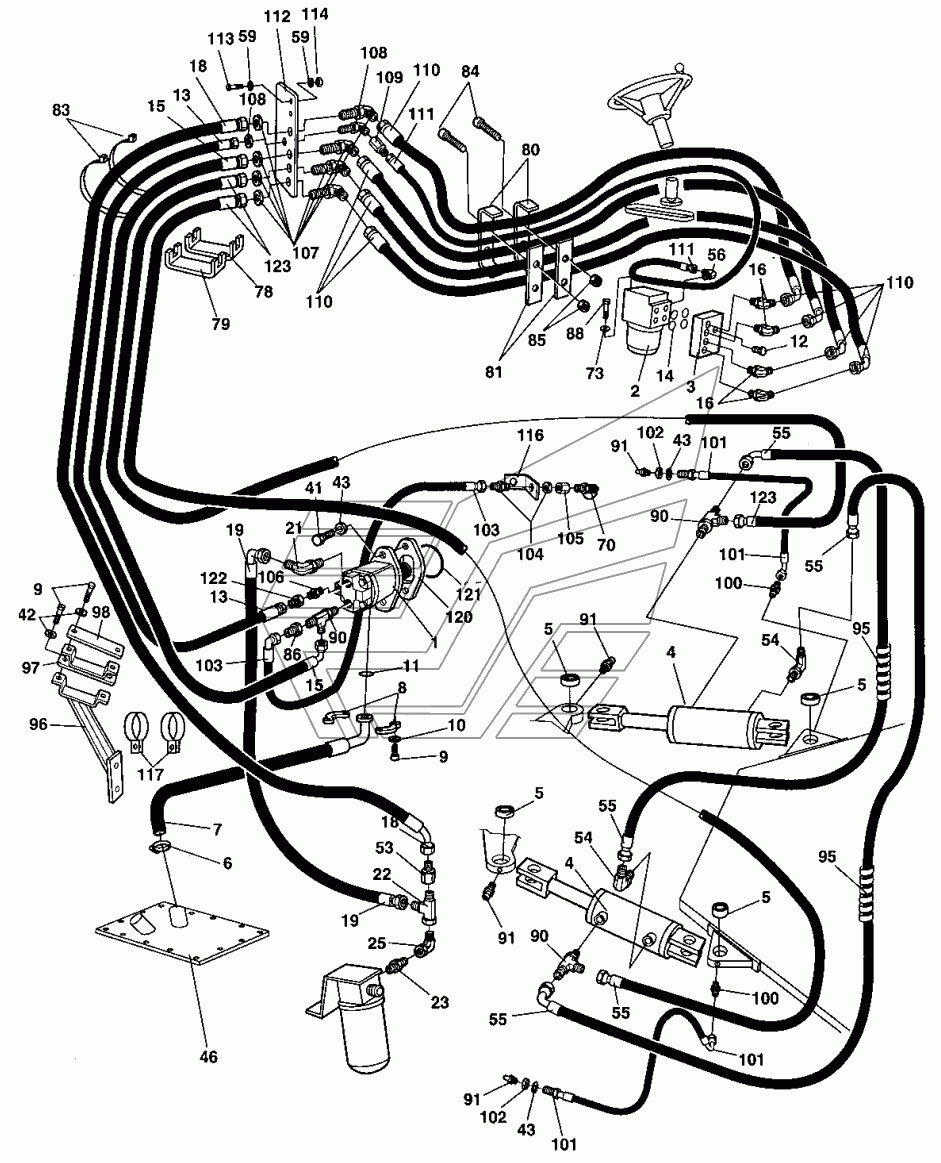

Steering system From 42520907 Dynapac CC422. Каталог 2010г.

Hydraulic oil tank Dynapac CC422 Offset drum Dynapac CC422

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Seal kit

Заводской номер: 392100 Количество на модель: 1
392100
1
1

Номер детали на чертеже:

1

Steering pump, cpl

Заводской номер: 387538 Количество на модель: 1
387538
1
2

Номер детали на чертеже:

2

Steering valve

Заводской номер: 359145 Количество на модель: 1
359145
1
3

Номер детали на чертеже:

3

Valve block

Заводской номер: 370155 Количество на модель: 1
370155
1
4

Номер детали на чертеже:

4

Steering cylinder

Заводской номер: 392002 Количество на модель: 2
392002
2
5

Номер детали на чертеже:

5

Ball bushing

Заводской номер: 813316 Количество на модель: 4
813316
4
6

Номер детали на чертеже:

6

Hose clamp

Заводской номер: 923378 Количество на модель: 1
923378
1
7

Номер детали на чертеже:

7

Hydraulic hose

Заводской номер: 388052 Количество на модель: 1
388052
1
8

Номер детали на чертеже:

8

Flange half

Заводской номер: 232097 Количество на модель: 2
232097
2
9

Номер детали на чертеже:

9

Screw

Заводской номер: 500029 Количество на модель: 8
500029
8
10

Номер детали на чертеже:

10

Washer 10x18x2

Заводской номер: 904637 Количество на модель: 4
904637
4
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 813429 Количество на модель: 1
813429
1
12

Номер детали на чертеже:

12

Screw

Заводской номер: 903773 Количество на модель: 2
903773
2
13

Номер детали на чертеже:

13

Hydraulic hose

Заводской номер: 483099 Количество на модель: 1
483099
1
14

Номер детали на чертеже:

14

O-ring

Заводской номер: 160287 Количество на модель: 4
160287
4
15

Номер детали на чертеже:

15

Hydraulic hose

Заводской номер: 483412 Количество на модель: 1
483412
1
16

Номер детали на чертеже:

16

Elbow 45, O-ring

Заводской номер: 813500 Количество на модель: 4
813500
4
18

Номер детали на чертеже:

18

Hydraulic hose

Заводской номер: 483086 Количество на модель: 1
483086
1
19

Номер детали на чертеже:

19

Hydraulic hose

Заводской номер: 482354 Количество на модель: 1
482354
1
21

Номер детали на чертеже:

21

Connector

Заводской номер: 334604 Количество на модель: 1
334604
1
22

Номер детали на чертеже:

22

Adapter

Заводской номер: 234243 Количество на модель: 1
234243
1
23

Номер детали на чертеже:

23

Adapter

Заводской номер: 334468 Количество на модель: 1
334468
1
25

Номер детали на чертеже:

25

Elbow 90

Заводской номер: 334155 Количество на модель: 1
334155
1
41

Номер детали на чертеже:

41

Hex. screw

Заводской номер: 500133 Количество на модель: 2
500133
2
42

Номер детали на чертеже:

42

Washer 10,5x22x2

Заводской номер: 904230 Количество на модель: 4
904230
4
43

Номер детали на чертеже:

43

Washer 13x24x2

Заводской номер: 904231 Количество на модель: 4
904231
4
46

Номер детали на чертеже:

46

Hydraulic oil tank

Заводской номер: Hydraulicoiltank Количество на модель: 1
Hydraulicoiltank
1
53

Номер детали на чертеже:

53

Reducer

Заводской номер: 234667 Количество на модель: 1
234667
1
54

Номер детали на чертеже:

54

Elbow 90, O-ring

Заводской номер: 813444 Количество на модель: 2
813444
2
55

Номер детали на чертеже:

55

Hydraulic hose

Заводской номер: 483016 Количество на модель: 2
483016
2
56

Номер детали на чертеже:

56

Elbow 90, O-ring

Заводской номер: 334203 Количество на модель: 1
334203
1
59

Номер детали на чертеже:

59

Washer 8,4x16x1,5

Заводской номер: 904229 Количество на модель: 4
904229
4
70

Номер детали на чертеже:

70

Measuring nipple

Заводской номер: 910161 Количество на модель: 1
910161
1
73

Номер детали на чертеже:

73

Washer 10,5x28x6

Заводской номер: 904567 Количество на модель: 4
904567
4
78

Номер детали на чертеже:

78

Hose clamp

Заводской номер: 359647 Количество на модель:
359647
79

Номер детали на чертеже:

79

Hose clamp

Заводской номер: 359564 Количество на модель:
359564
80

Номер детали на чертеже:

80

Hose clamp

Заводской номер: 359649 Количество на модель: 2
359649
2
81

Номер детали на чертеже:

81

Hose clamp

Заводской номер: 359650 Количество на модель: 2
359650
2
83

Номер детали на чертеже:

83

Cable ties

Заводской номер: 313102 Количество на модель:
313102
84

Номер детали на чертеже:

84

Screw

Заводской номер: 500061 Количество на модель: 4
500061
4
85

Номер детали на чертеже:

85

Lock nut M6

Заводской номер: 902285 Количество на модель: 4
902285
4
86

Номер детали на чертеже:

86

Reducing

Заводской номер: 334264 Количество на модель: 1
334264
1
88

Номер детали на чертеже:

88

Screw

Заводской номер: 502036 Количество на модель: 4
502036
4
90

Номер детали на чертеже:

90

Connector

Заводской номер: 234218 Количество на модель: 3
234218
3
91

Номер детали на чертеже:

91

Grease fitting

Заводской номер: 926214 Количество на модель: 4
926214
4
95

Номер детали на чертеже:

95

Hose shield

Заводской номер: 903082 Количество на модель: 1
903082
1
96

Номер детали на чертеже:

96

Hose clamp

Заводской номер: 371473 Количество на модель: 1
371473
1
97

Номер детали на чертеже:

97

Hose clamp

Заводской номер: 371199 Количество на модель: 1
371199
1
98

Номер детали на чертеже:

98

Hose clamp

Заводской номер: 371200 Количество на модель: 1
371200
1
100

Номер детали на чертеже:

100

Straight connector

Заводской номер: 371669 Количество на модель: 2
371669
2
101

Номер детали на чертеже:

101

Hydraulic hose

Заводской номер: 903812 Количество на модель: 2
903812
2
102

Номер детали на чертеже:

102

Nut

Заводской номер: 903831 Количество на модель: 2
903831
2
103

Номер детали на чертеже:

103

Hydraulic hose

Заводской номер: 482860 Количество на модель: 1
482860
1
104

Номер детали на чертеже:

104

Connector

Заводской номер: 330435 Количество на модель: 1
330435
1
105

Номер детали на чертеже:

105

Connector

Заводской номер: 338304 Количество на модель: 1
338304
1
106

Номер детали на чертеже:

106

Adapter

Заводской номер: 334232 Количество на модель: 1
334232
1
107

Номер детали на чертеже:

107

Bulkhead union

Заводской номер: 234512 Количество на модель: 4
234512
4
108

Номер детали на чертеже:

108

Bulkhead elbow

Заводской номер: 904115 Количество на модель: 1
904115
1
109

Номер детали на чертеже:

109

Reducing

Заводской номер: 334523 Количество на модель: 1
334523
1
110

Номер детали на чертеже:

110

Hydraulic hose

Заводской номер: 482672 Количество на модель: 4
482672
4
111

Номер детали на чертеже:

111

Hydraulic hose

Заводской номер: 483087 Количество на модель: 1
483087
1
112

Номер детали на чертеже:

112

Holder plate

Заводской номер: 383397 Количество на модель: 1
383397
1
113

Номер детали на чертеже:

113

Screw

Заводской номер: 500021 Количество на модель: 2
500021
2
114

Номер детали на чертеже:

114

Lock nut M8

Заводской номер: 902286 Количество на модель: 2
902286
2
116

Номер детали на чертеже:

116

Holder plate

Заводской номер: 347802 Количество на модель: 1
347802
1
117

Номер детали на чертеже:

117

Clamp

Заводской номер: 900734 Количество на модель: 2
900734
2
120

Номер детали на чертеже:

120

Gasket

Заводской номер: 909743 Количество на модель: 1
909743
1
121

Номер детали на чертеже:

121

O-ring

Заводской номер: 937055 Количество на модель: 1
937055
1
122

Номер детали на чертеже:

122

Adapter

Заводской номер: 348182 Количество на модель: 1
348182
1
123

Номер детали на чертеже:

123

Hydraulic hose

Заводской номер: 482213 Количество на модель: 2
482213
2
