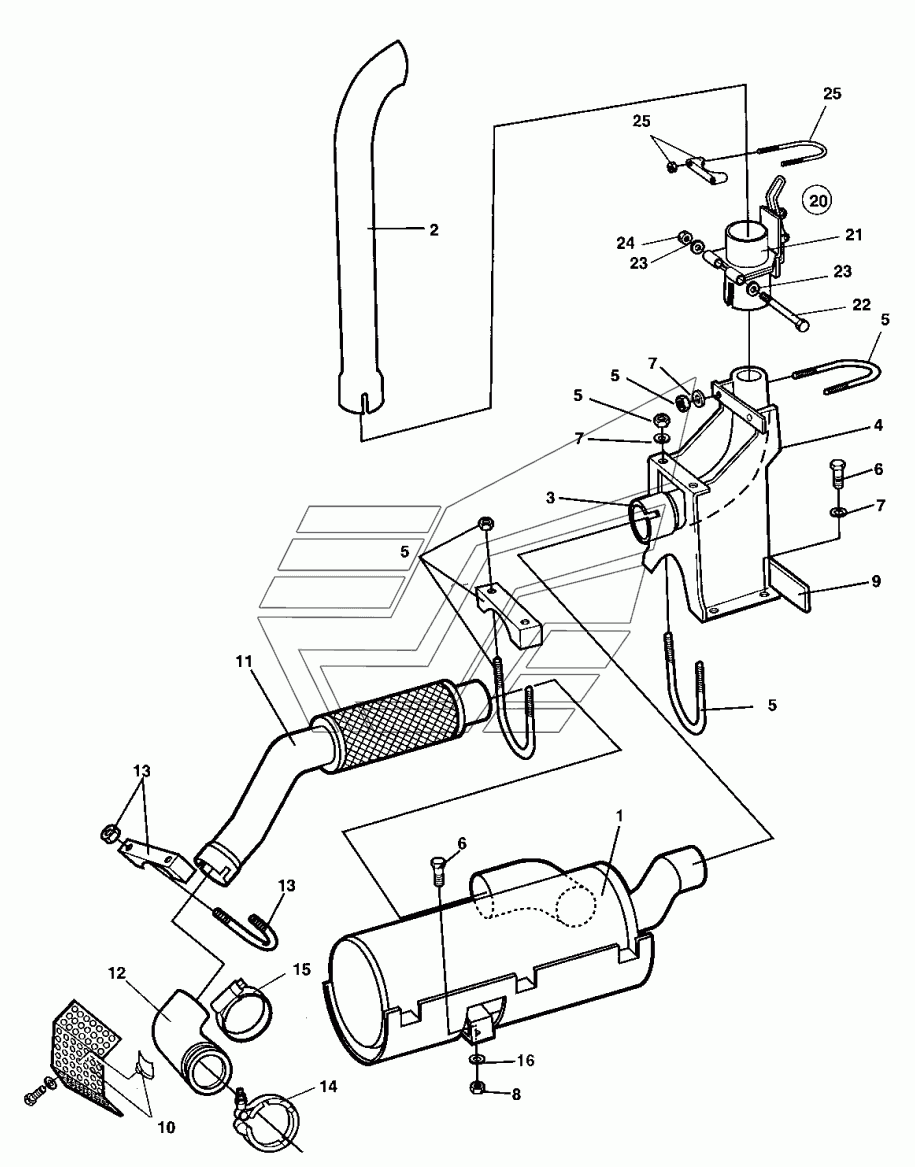

Exhaust system Dynapac CC422. Каталог 2010г.

Fuel system Dynapac CC422 Pumpdrive and coupling Dynapac CC422

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
20
21
22
23
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Muffler

Заводской номер: 382179 Количество на модель: 1
382179
1
2

Номер детали на чертеже:

2

Exhaust pipe

Заводской номер: 370491 Количество на модель: 1
370491
1
3

Номер детали на чертеже:

3

Exhaust pipe

Заводской номер: 370618 Количество на модель: 1
370618
1
4

Номер детали на чертеже:

4

Bracket

Заводской номер: 370492 Количество на модель: 1
370492
1
5

Номер детали на чертеже:

5

Pipe clamp

Заводской номер: 313094 Количество на модель: 3
313094
3
6

Номер детали на чертеже:

6

Screw

Заводской номер: 500022 Количество на модель: 6
500022
6
7

Номер детали на чертеже:

7

Washer 8,4x16x3,0

Заводской номер: 904556 Количество на модель: 10
904556
10
8

Номер детали на чертеже:

8

Lock nut M8

Заводской номер: 586003 Количество на модель: 2
586003
2
9

Номер детали на чертеже:

9

Edge trim

Заводской номер: 902166 Количество на модель: 1
902166
1
10

Номер детали на чертеже:

10

Heat protection

Заводской номер: 387776 Количество на модель: 1
387776
1
11

Номер детали на чертеже:

11

Exhaust pipe

Заводской номер: 382537 Количество на модель: 1
382537
1
12

Номер детали на чертеже:

12

Exhaust pipe

Заводской номер: 372491 Количество на модель:
372491
14

Номер детали на чертеже:

14

Clamp

Заводской номер: 929185 Количество на модель: 1
929185
1
15

Номер детали на чертеже:

15

Hose clamp

Заводской номер: 313022 Количество на модель: 1
313022
1
16

Номер детали на чертеже:

16

Washer 8,4x16x1,5

Заводской номер: 904229 Количество на модель: 2
904229
2
20

Номер детали на чертеже:

20

Hinged exhaust pipe, cpl

Заводской номер: 373694 Количество на модель: 1
373694
1
21

Номер детали на чертеже:

21

Hinged exhaust pipe

Заводской номер: Hingedexhaustpipe Количество на модель: 1
Hingedexhaustpipe
1
22

Номер детали на чертеже:

22

Screw

Заводской номер: 500267 Количество на модель: 1
500267
1
23

Номер детали на чертеже:

23

Washer

Заводской номер: 600009 Количество на модель: 2
600009
2
24

Номер детали на чертеже:

24

Lock nut M12

Заводской номер: 586019 Количество на модель: 1
586019
1
