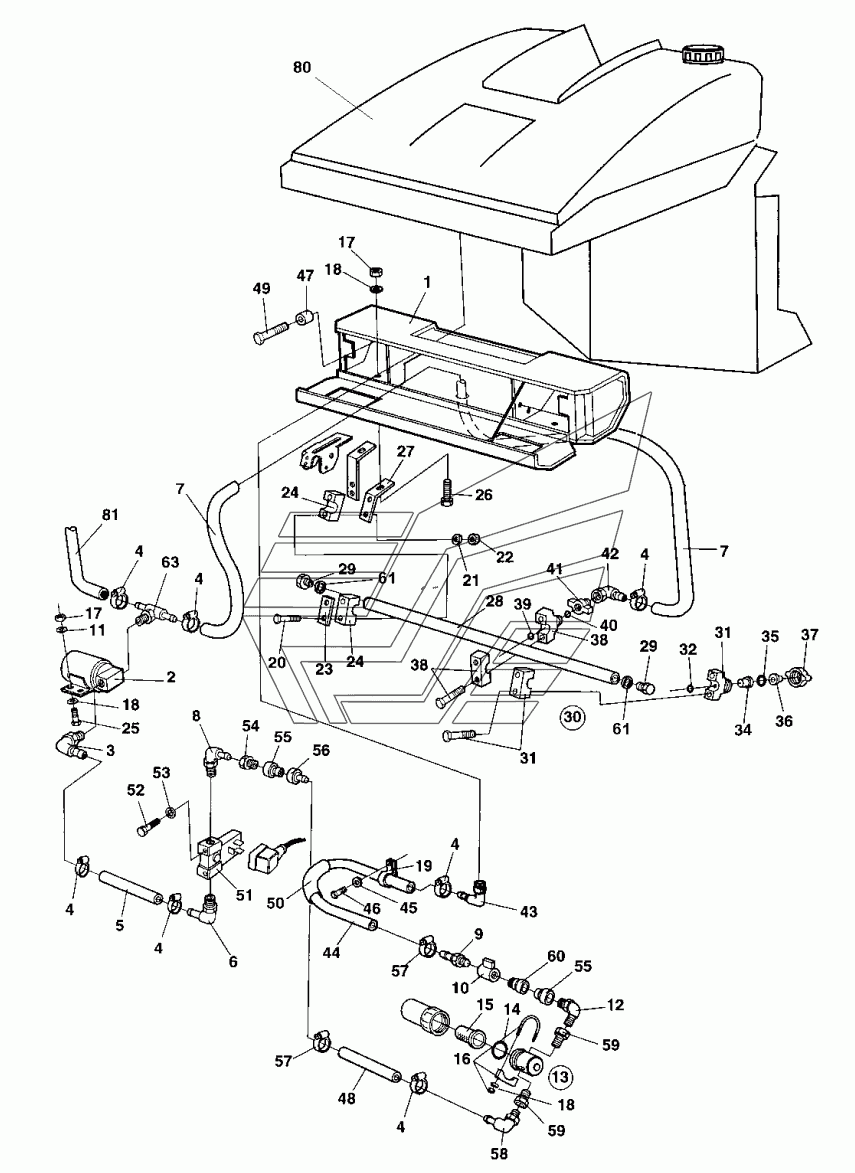

Sprinkler system, rear Up to 42520969 Dynapac CC422. Каталог 2010г.

Sprinkler system, front From 42520970 Dynapac CC422 Sprinkler system, rear From 42520970 Dynapac CC422

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Sprinkler box

Заводской номер: 382639 Количество на модель:
382639
2

Номер детали на чертеже:

2

Water pump

Заводской номер: 383697 Количество на модель: 1
383697
1
3

Номер детали на чертеже:

3

Hose connection

Заводской номер: 923734 Количество на модель: 1
923734
1
4

Номер детали на чертеже:

4

Hose clamp

Заводской номер: 313002 Количество на модель: 8
313002
8
5

Номер детали на чертеже:

5

Hose reinforced

Заводской номер: 904878 Количество на модель: 1
904878
1
6

Номер детали на чертеже:

6

Hose connection

Заводской номер: 901431 Количество на модель: 1
901431
1
8

Номер детали на чертеже:

8

Elbow 90

Заводской номер: 791134 Количество на модель: 1
791134
1
9

Номер детали на чертеже:

9

Hose connection

Заводской номер: 924544 Количество на модель: 1
924544
1
10

Номер детали на чертеже:

10

Valve

Заводской номер: 925599 Количество на модель: 1
925599
1
11

Номер детали на чертеже:

11

Washer 8,4x16x3,0

Заводской номер: 904556 Количество на модель: 4
904556
4
12

Номер детали на чертеже:

12

Connector

Заводской номер: 901298 Количество на модель: 1
901298
1
13

Номер детали на чертеже:

13

Strainer cpl

Заводской номер: 791130 Количество на модель: 1
791130
1
14

Номер детали на чертеже:

14

O-ring

Заводской номер: 938307 Количество на модель: 1
938307
1
15

Номер детали на чертеже:

15

Strainer

Заводской номер: 938306 Количество на модель: 1
938306
1
16

Номер детали на чертеже:

16

Clamp

Заводской номер: 313036 Количество на модель: 1
313036
1
17

Номер детали на чертеже:

17

Nut

Заводской номер: 570005 Количество на модель: 10
570005
10
18

Номер детали на чертеже:

18

Washer 8,4x16x1,5

Заводской номер: 904229 Количество на модель: 9
904229
9
19

Номер детали на чертеже:

19

Clamp

Заводской номер: 921047 Количество на модель: 1
921047
1
20

Номер детали на чертеже:

20

Screw

Заводской номер: 500016 Количество на модель: 6
500016
6
20

Номер детали на чертеже:

20

Screw

Заводской номер: 500187 Количество на модель: 4
500187
4
21

Номер детали на чертеже:

21

Washer 6,4x12x1,5

Заводской номер: 904228 Количество на модель: 6
904228
6
22

Номер детали на чертеже:

22

Lock nut M6

Заводской номер: 586002 Количество на модель: 6
586002
6
23

Номер детали на чертеже:

23

Cover plate

Заводской номер: 923859 Количество на модель: 3
923859
3
24

Номер детали на чертеже:

24

Clamp

Заводской номер: 923876 Количество на модель: 3
923876
3
25

Номер детали на чертеже:

25

Screw

Заводской номер: 500020 Количество на модель: 4
500020
4
26

Номер детали на чертеже:

26

Bolt

Заводской номер: 929191 Количество на модель: 3
929191
3
27

Номер детали на чертеже:

27

Bracket

Заводской номер: 372574 Количество на модель: 3
372574
3
28

Номер детали на чертеже:

28

Sprinkler pipe

Заводской номер: 381886 Количество на модель: 1
381886
1
29

Номер детали на чертеже:

29

Plug

Заводской номер: 384775 Количество на модель: 2
384775
2
30

Номер детали на чертеже:

30

Sprinkler, cpl

Заводской номер: 382586 Количество на модель: 7
382586
7
31

Номер детали на чертеже:

31

Nozzle clamp

Заводской номер: 923680 Количество на модель: 1
923680
1
32

Номер детали на чертеже:

32

O-ring

Заводской номер: 923962 Количество на модель: 1
923962
1
34

Номер детали на чертеже:

34

Strainer

Заводской номер: 499444 Количество на модель: 1
499444
1
35

Номер детали на чертеже:

35

Gasket

Заводской номер: 904116 Количество на модель: 1
904116
1
36

Номер детали на чертеже:

36

Nozzle body

Заводской номер: 903540 Количество на модель: 1
903540
1
37

Номер детали на чертеже:

37

Quick coupling, black

Заводской номер: 923681 Количество на модель: 1
923681
1
41

Номер детали на чертеже:

41

Coupling

Заводской номер: 929419 Количество на модель: 1
929419
1
43

Номер детали на чертеже:

43

Hose connection

Заводской номер: 924996 Количество на модель: 1
924996
1
45

Номер детали на чертеже:

45

Washer 5,3x10x1

Заводской номер: 904281 Количество на модель: 1
904281
1
46

Номер детали на чертеже:

46

Screw

Заводской номер: 500041 Количество на модель: 1
500041
1
47

Номер детали на чертеже:

47

Spacer sleeve

Заводской номер: 359434 Количество на модель: 8
359434
8
49

Номер детали на чертеже:

49

Screw

Заводской номер: 500031 Количество на модель: 8
500031
8
50

Номер детали на чертеже:

50

Protective hose

Заводской номер: 901191 Количество на модель: 1
901191
1
51

Номер детали на чертеже:

51

Solenoid valve

Заводской номер: 287713 Количество на модель: 1
287713
1
52

Номер детали на чертеже:

52

Screw

Заводской номер: 500002 Количество на модель: 2
500002
2
53

Номер детали на чертеже:

53

Washer 4,3x8x0,8

Заводской номер: 904698 Количество на модель: 2
904698
2
54

Номер детали на чертеже:

54

Connector

Заводской номер: 791135 Количество на модель: 1
791135
1
55

Номер детали на чертеже:

55

Quick coupling

Заводской номер: 791128 Количество на модель: 2
791128
2
56

Номер детали на чертеже:

56

Quick coupling

Заводской номер: 791126 Количество на модель: 1
791126
1
57

Номер детали на чертеже:

57

Hose clamp

Заводской номер: 814071 Количество на модель: 2
814071
2
59

Номер детали на чертеже:

59

Adapter

Заводской номер: 903886 Количество на модель: 2
903886
2
60

Номер детали на чертеже:

60

Quick coupling

Заводской номер: 791125 Количество на модель: 1
791125
1
61

Номер детали на чертеже:

61

Sealing

Заводской номер: 903769 Количество на модель: 2
903769
2
63

Номер детали на чертеже:

63

Adapter

Заводской номер: 792289 Количество на модель: 1
792289
1
80

Номер детали на чертеже:

80

Sprinkling tank

Заводской номер: Sprinklingtank Количество на модель: 1
Sprinklingtank
1
81

Номер детали на чертеже:

81

Plastic hose

Заводской номер: Plastichose Количество на модель: 1
Plastichose
1
