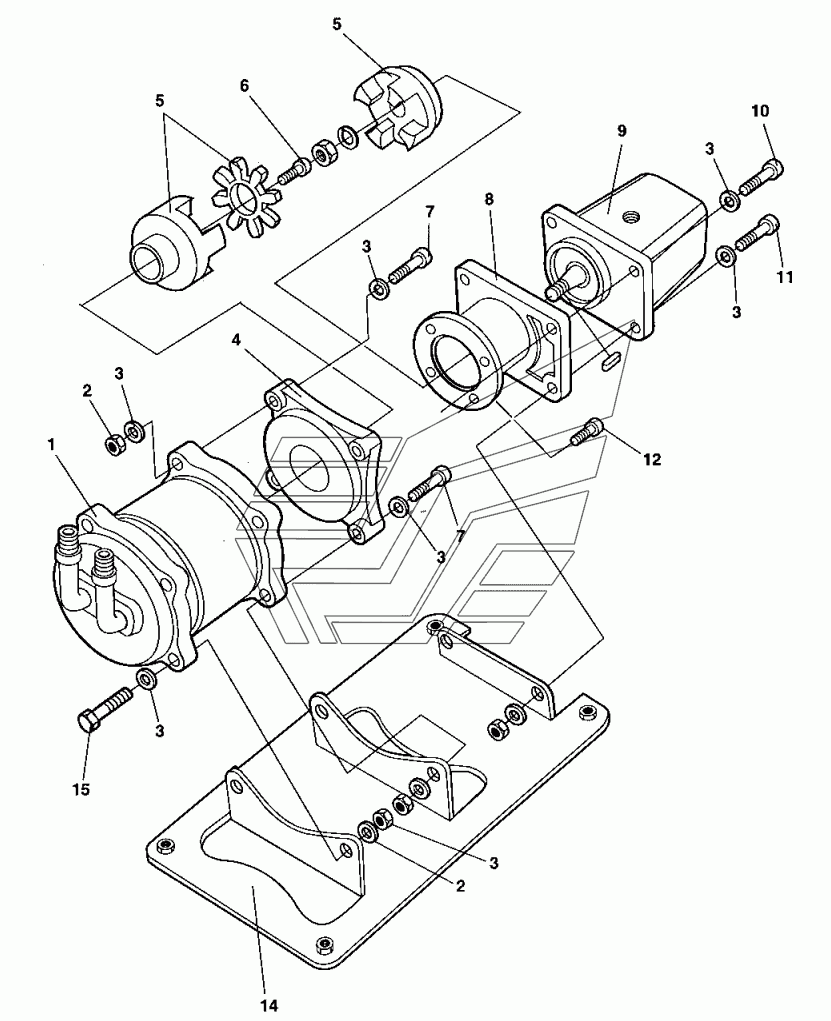

Compressor assembly Dynapac CC422. Каталог 2010г.

385587 Heater/AC unit Dynapac CC422 Roof hatch Dynapac CC422

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cog wheel

Заводской номер: 945505 Количество на модель: 1
945505
1
1

Номер детали на чертеже:

1

Compressor

Заводской номер: 383417 Количество на модель: 1
383417
1
2

Номер детали на чертеже:

2

Nut

Заводской номер: 570005 Количество на модель: 8
570005
8
3

Номер детали на чертеже:

3

Washer 8,4x16x1,5

Заводской номер: 904229 Количество на модель: 18
904229
18
4

Номер детали на чертеже:

4

Connector

Заводской номер: 383419 Количество на модель: 1
383419
1
5

Номер детали на чертеже:

5

Coupling

Заводской номер: 383422 Количество на модель: 1
383422
1
6

Номер детали на чертеже:

6

Cylinder screw

Заводской номер: 508001 Количество на модель: 1
508001
1
7

Номер детали на чертеже:

7

Screw

Заводской номер: 500026 Количество на модель: 4
500026
4
8

Номер детали на чертеже:

8

Connector

Заводской номер: 383418 Количество на модель: 1
383418
1
9

Номер детали на чертеже:

9

Hydraulic motor

Заводской номер: 383420 Количество на модель: 1
383420
1
10

Номер детали на чертеже:

10

Screw

Заводской номер: 508027 Количество на модель: 2
508027
2
11

Номер детали на чертеже:

11

Screw

Заводской номер: 508057 Количество на модель: 2
508057
2
12

Номер детали на чертеже:

12

Screw

Заводской номер: 508092 Количество на модель: 4
508092
4
14

Номер детали на чертеже:

14

Bracket

Заводской номер: 384135 Количество на модель: 1
384135
1
15

Номер детали на чертеже:

15

Screw

Заводской номер: 500022 Количество на модель: 2
500022
2
