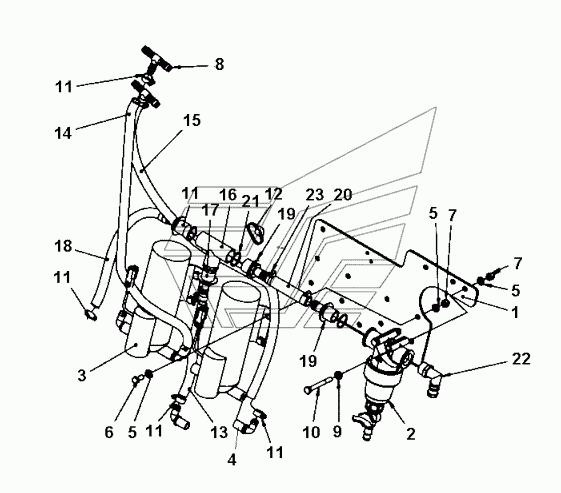

Sprinkler pump mount 396664A Dynapac CC224HF. Каталог 2012г.

Sprinkler pump, additonal sprinkler/cocoa mat 396663 Dynapac CC224HF Filling pipe module 391627 Dynapac CC224HF

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
2
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
16
17
19
20
21
22
23

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Sprinkler plate

Заводской номер: 4812110491 Количество на модель: 1
4812110491
1
2

Номер детали на чертеже:

2

Water strainer, cpl

Заводской номер: 4700791950 Количество на модель: 1
4700791950
1
2

Номер детали на чертеже:

2

O-ring

Заводской номер: 4700791959 Количество на модель: 1
4700791959
1
2

Номер детали на чертеже:

2

Filter element

Заводской номер: 4700791949 Количество на модель: 1
4700791949
1
2

Номер детали на чертеже:

2

Gasket

Заводской номер: 4700791568 Количество на модель: 1
4700791568
1
2

Номер детали на чертеже:

2

Valve

Заводской номер: 4700379009 Количество на модель: 1
4700379009
1
3

Номер детали на чертеже:

3

Sprinkler pump

Заводской номер: 4812110358 Количество на модель: 2
4812110358
2
3

Номер детали на чертеже:

3

Sprinkler pump

Заводской номер: 4700391495 Количество на модель: 2
4700391495
2
4

Номер детали на чертеже:

4

Hose connection

Заводской номер: 4700393765 Количество на модель: 4
4700393765
4
5

Номер детали на чертеже:

5

Washer

Заводской номер: 4700904229 Количество на модель: 18
4700904229
18
6

Номер детали на чертеже:

6

Hex. screw

Заводской номер: 4700500053 Количество на модель: 8
4700500053
8
7

Номер детали на чертеже:

7

Hexagon lock nut

Заводской номер: 4700586003 Количество на модель: 10
4700586003
10
8

Номер детали на чертеже:

8

Hose connection

Заводской номер: 4700923735 Количество на модель: 2
4700923735
2
9

Номер детали на чертеже:

9

Steel plain washer

Заводской номер: 4700904556 Количество на модель: 2
4700904556
2
10

Номер детали на чертеже:

10

Screw

Заводской номер: 4700500090 Количество на модель: 2
4700500090
2
11

Номер детали на чертеже:

11

Clamp

Заводской номер: 4700313001 Количество на модель: 8
4700313001
8
12

Номер детали на чертеже:

12

Cable tie with holder

Заводской номер: 4700792441 Количество на модель:
4700792441
13

Номер детали на чертеже:

13

Hose reinforced

Заводской номер: 4700904878 Количество на модель:
4700904878
16

Номер детали на чертеже:

16

Tee-connector

Заводской номер: 4700792778 Количество на модель: 1
4700792778
1
17

Номер детали на чертеже:

17

Hose connection, plastic

Заводской номер: 4700396672 Количество на модель: 2
4700396672
2
19

Номер детали на чертеже:

19

Hose connection

Заводской номер: 4700396673 Количество на модель: 2
4700396673
2
20

Номер детали на чертеже:

20

Hose reinforced

Заводской номер: 4700792073 Количество на модель:
4700792073
21

Номер детали на чертеже:

21

O-ring

Заводской номер: 4700160313 Количество на модель: 4
4700160313
4
22

Номер детали на чертеже:

22

Hose connection

Заводской номер: 4700792777 Количество на модель: 4
4700792777
4
23

Номер детали на чертеже:

23

Hose clamp

Заводской номер: 4700313003 Количество на модель: 2
4700313003
2
