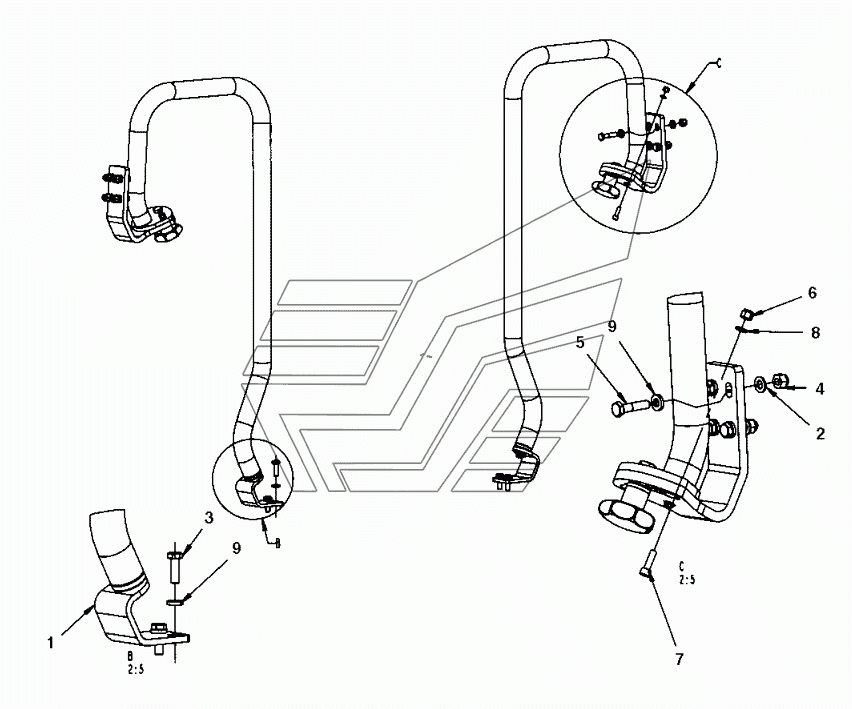

Hand rail, left 391569 Dynapac CC224HF. Каталог 2012г.

Platform no ROPS 393042 Dynapac CC224HF Hand rail 392999 Dynapac CC224HF

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hand rail

Заводской номер: 392999 Количество на модель: 2
392999
2
2

Номер детали на чертеже:

2

Washer

Заводской номер: 4700904229 Количество на модель: 8
4700904229
8
3

Номер детали на чертеже:

3

Hex. screw

Заводской номер: 4700500021 Количество на модель: 4
4700500021
4
4

Номер детали на чертеже:

4

Hexagon lock nut

Заводской номер: 4700586003 Количество на модель: 8
4700586003
8
5

Номер детали на чертеже:

5

Hexagon head screw

Заводской номер: 4700500047 Количество на модель: 8
4700500047
8
6

Номер детали на чертеже:

6

Lock nut

Заводской номер: 4700586002 Количество на модель: 2
4700586002
2
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 4700508025 Количество на модель: 2
4700508025
2
8

Номер детали на чертеже:

8

Steel plain washer

Заводской номер: 4700904228 Количество на модель: 2
4700904228
2
9

Номер детали на чертеже:

9

Steel plain washer

Заводской номер: 4700904556 Количество на модель: 12
4700904556
12
