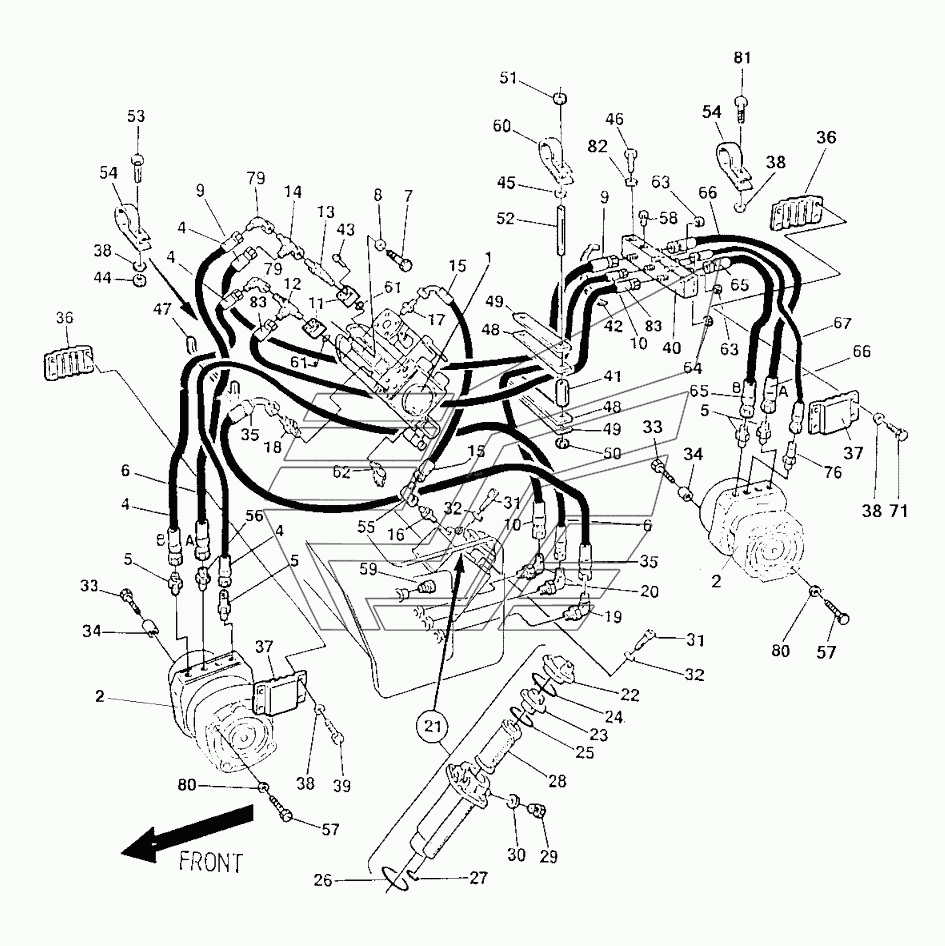

Propulsion system Dynapac CC142. Каталог 2009г.

Hydraulic diagram Dynapac CC142 4812110281 Junction block Dynapac CC142

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Elbow 90 o-ring

Заводской номер: 4700334238 Количество на модель: 1
4700334238
1

Номер детали на чертеже:

Elbow 90

Заводской номер: 4700334235 Количество на модель: 2
4700334235
2
1

Номер детали на чертеже:

1

Hydraulic pump, propulsion

Заводской номер: 4700372352 Количество на модель: 1
4700372352
1
2

Номер детали на чертеже:

2

Hydraulic motor, propulsion, drum

Заводской номер: 4700357022 Количество на модель: 2
4700357022
2
4

Номер детали на чертеже:

4

Hydraulic hose

Заводской номер: Hydraulichose Количество на модель: 2
Hydraulichose
2
5

Номер детали на чертеже:

5

Connector

Заводской номер: 4700901155 Количество на модель: 4
4700901155
4
6

Номер детали на чертеже:

6

Hydraulic hose

Заводской номер: 4700483039 Количество на модель: 1
4700483039
1
7

Номер детали на чертеже:

7

Hex. screw

Заводской номер: 4700500037 Количество на модель: 2
4700500037
2
8

Номер детали на чертеже:

8

Plain washer

Заводской номер: 4700904703 Количество на модель: 2
4700904703
2
9

Номер детали на чертеже:

9

Hydraulic hose

Заводской номер: 4811000084 Количество на модель: 1
4811000084
1
10

Номер детали на чертеже:

10

Hydraulic hose

Заводской номер: 4700482452 Количество на модель: 1
4700482452
1
11

Номер детали на чертеже:

11

Flange

Заводской номер: 4700373402 Количество на модель: 2
4700373402
2
12

Номер детали на чертеже:

12

Tee-connector

Заводской номер: 4700234218 Количество на модель: 1
4700234218
1
13

Номер детали на чертеже:

13

Elbow 90, O-ring

Заводской номер: 4700813444 Количество на модель: 1
4700813444
1
14

Номер детали на чертеже:

14

Tee-connector

Заводской номер: 4700334135 Количество на модель: 1
4700334135
1
15

Номер детали на чертеже:

15

Hydraulic hose

Заводской номер: 4700483118 Количество на модель: 1
4700483118
1
16

Номер детали на чертеже:

16

Adapter

Заводской номер: 4700334156 Количество на модель: 1
4700334156
1
17

Номер детали на чертеже:

17

Connector

Заводской номер: 4700901156 Количество на модель: 1
4700901156
1
18

Номер детали на чертеже:

18

Connector

Заводской номер: 4700903925 Количество на модель: 1
4700903925
1
19

Номер детали на чертеже:

19

Elbow 90

Заводской номер: 4700813435 Количество на модель: 1
4700813435
1
20

Номер детали на чертеже:

20

Elbow 90

Заводской номер: 4700813321 Количество на модель: 2
4700813321
2
21

Номер детали на чертеже:

21

Hydraulic oil filter

Заводской номер: 4700371183 Количество на модель: 1
4700371183
1
22

Номер детали на чертеже:

22

Cover

Заводской номер: 4700902377 Количество на модель: 1
4700902377
1
23

Номер детали на чертеже:

23

Insert

Заводской номер: 4700902378 Количество на модель: 1
4700902378
1
24

Номер детали на чертеже:

24

Sealing

Заводской номер: 4700902229 Количество на модель: 1
4700902229
1
25

Номер детали на чертеже:

25

O-ring

Заводской номер: 4700902230 Количество на модель: 1
4700902230
1
26

Номер детали на чертеже:

26

O-ring

Заводской номер: 4700902231 Количество на модель: 1
4700902231
1
27

Номер детали на чертеже:

27

O-ring

Заводской номер: 4700902232 Количество на модель: 1
4700902232
1
28

Номер детали на чертеже:

28

Filter element

Заводской номер: 4700903247 Количество на модель: 1
4700903247
1
29

Номер детали на чертеже:

29

Plug

Заводской номер: 4700901313 Количество на модель: 1
4700901313
1
30

Номер детали на чертеже:

30

Copper washer

Заводской номер: 4700230277 Количество на модель: 1
4700230277
1
31

Номер детали на чертеже:

31

Cylinder screw

Заводской номер: 4700508029 Количество на модель: 2
4700508029
2
32

Номер детали на чертеже:

32

Washer

Заводской номер: 4700615044 Количество на модель: 2
4700615044
2
33

Номер детали на чертеже:

33

Screw

Заводской номер: 4700928022 Количество на модель: 7
4700928022
7
34

Номер детали на чертеже:

34

Spacer sleeve

Заводской номер: 4700357384 Количество на модель: 7
4700357384
7
35

Номер детали на чертеже:

35

Hydraulic hose

Заводской номер: 4700482553 Количество на модель: 1
4700482553
1
36

Номер детали на чертеже:

36

Hose clamp

Заводской номер: 4700371313 Количество на модель: 2
4700371313
2
37

Номер детали на чертеже:

37

Hose clamp

Заводской номер: 4700371314 Количество на модель: 2
4700371314
2
38

Номер детали на чертеже:

38

Washer

Заводской номер: 4700904229 Количество на модель: 10
4700904229
10
39

Номер детали на чертеже:

39

Hex. screw

Заводской номер: 4700500021 Количество на модель: 4
4700500021
4
40

Номер детали на чертеже:

40

Junction block

Заводской номер: 4812110281 Количество на модель: 1
4812110281
1
41

Номер детали на чертеже:

41

Spacer sleeve

Заводской номер: 4700357113 Количество на модель: 2
4700357113
2
42

Номер детали на чертеже:

42

Cable ties

Заводской номер: 4700313102 Количество на модель:
4700313102
43

Номер детали на чертеже:

43

Hexagon socket head cap screw

Заводской номер: 4700508096 Количество на модель: 8
4700508096
8
44

Номер детали на чертеже:

44

Hexagon lock nut

Заводской номер: 4700586003 Количество на модель: 1
4700586003
1
45

Номер детали на чертеже:

45

Washer

Заводской номер: 4700904230 Количество на модель: 6
4700904230
6
46

Номер детали на чертеже:

46

Screw

Заводской номер: 4700500109 Количество на модель: 2
4700500109
2
47

Номер детали на чертеже:

47

Edge trim

Заводской номер: 4700902379 Количество на модель: 1
4700902379
1
48

Номер детали на чертеже:

48

Rubber cloth

Заводской номер: 4700357111 Количество на модель: 2
4700357111
2
49

Номер детали на чертеже:

49

Cover plate

Заводской номер: 4700357112 Количество на модель: 2
4700357112
2
50

Номер детали на чертеже:

50

Spacer sleeve

Заводской номер: 4700355869 Количество на модель: 2
4700355869
2
51

Номер детали на чертеже:

51

Lock nut

Заводской номер: 4700586018 Количество на модель: 4
4700586018
4
52

Номер детали на чертеже:

52

Threaded stud

Заводской номер: 4700902233 Количество на модель: 2
4700902233
2
53

Номер детали на чертеже:

53

Screw

Заводской номер: 4700513013 Количество на модель: 1
4700513013
1
54

Номер детали на чертеже:

54

Pipe clamp

Заводской номер: 4700921119 Количество на модель: 2
4700921119
2
55

Номер детали на чертеже:

55

Elbow 90

Заводской номер: 4700334155 Количество на модель: 1
4700334155
1
56

Номер детали на чертеже:

56

Connector

Заводской номер: 4700925723 Количество на модель: 1
4700925723
1
57

Номер детали на чертеже:

57

Hex. head screw

Заводской номер: 4700947698 Количество на модель: 8
4700947698
8
58

Номер детали на чертеже:

58

Plug

Заводской номер: 4700232070 Количество на модель: 3
4700232070
3
59

Номер детали на чертеже:

59

Plug

Заводской номер: 4700892446 Количество на модель: 1
4700892446
1
60

Номер детали на чертеже:

60

Clamp

Заводской номер: 4700921099 Количество на модель: 1
4700921099
1
61

Номер детали на чертеже:

61

O-ring

Заводской номер: 4700813443 Количество на модель: 2
4700813443
2
62

Номер детали на чертеже:

62

Measuring nipple

Заводской номер: 4700901157 Количество на модель: 2
4700901157
2
63

Номер детали на чертеже:

63

Cap JIC, steel

Заводской номер: 4700330383 Количество на модель: 2
4700330383
2
64

Номер детали на чертеже:

64

Cap

Заводской номер: 4700230400 Количество на модель: 1
4700230400
1
65

Номер детали на чертеже:

65

Hydraulic hose

Заводской номер: 4700483165 Количество на модель: 1
4700483165
1
66

Номер детали на чертеже:

66

Hydraulic hose

Заводской номер: 4700482216 Количество на модель: 1
4700482216
1
67

Номер детали на чертеже:

67

Hydraulic hose

Заводской номер: 4700483168 Количество на модель: 1
4700483168
1
79

Номер детали на чертеже:

79

Connector elbow 90 JIC

Заводской номер: 4700334197 Количество на модель: 2
4700334197
2
80

Номер детали на чертеже:

80

Steel plain washer

Заводской номер: 4700904232 Количество на модель: 8
4700904232
8
81

Номер детали на чертеже:

81

Hex. screw

Заводской номер: 4700500053 Количество на модель: 1
4700500053
1
82

Номер детали на чертеже:

82

Washer

Заводской номер: 4700904640 Количество на модель: 2
4700904640
2
83

Номер детали на чертеже:

83

Hydraulic hose

Заводской номер: 4700483289 Количество на модель: 1
4700483289
1
