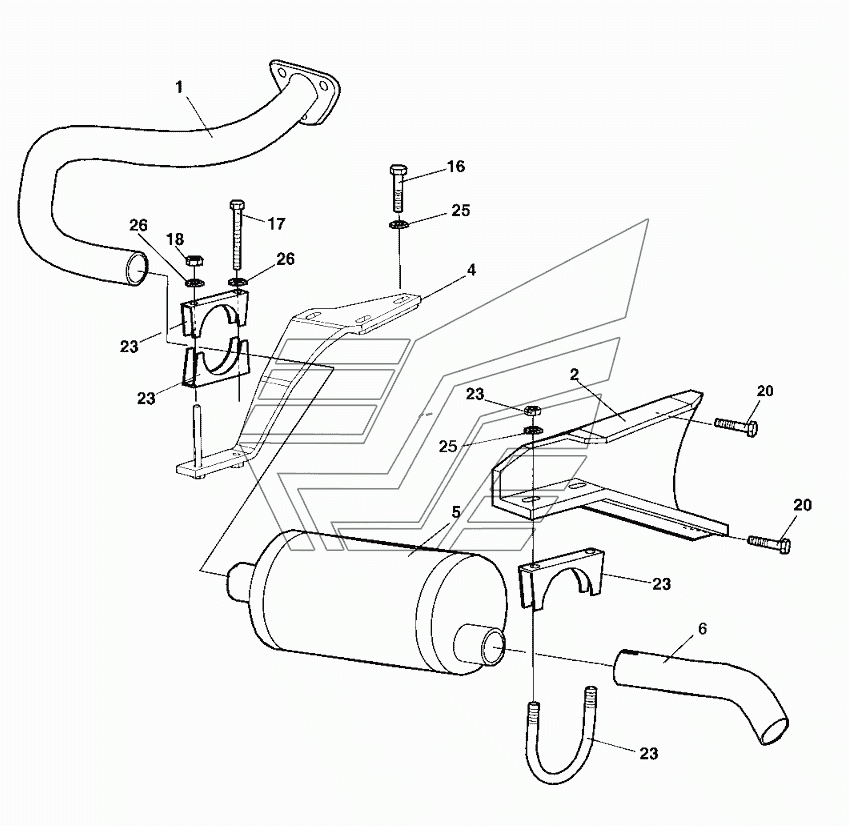

Exhaust system From 602X3393 DEUTZ Dynapac CC142. Каталог 2009г.

Exhaust system Up to 602X3392 DEUTZ Dynapac CC142 Hydraulic diagram Dynapac CC142

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
4
4
5
6
16
17
18
20
23
25
26

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Exhaust pipe

Заводской номер: 4700359161 Количество на модель: 1
4700359161
1
2

Номер детали на чертеже:

2

Holder plate

Заводской номер: 4700359114 Количество на модель: 1
4700359114
1
4

Номер детали на чертеже:

4

Holder

Заводской номер: 4700390701 Количество на модель: 1
4700390701
1
4

Номер детали на чертеже:

4

Holder

Заводской номер: 4700395732 Количество на модель: 1
4700395732
1
5

Номер детали на чертеже:

5

Muffler

Заводской номер: 4700359163 Количество на модель: 1
4700359163
1
6

Номер детали на чертеже:

6

Exhaust pipe

Заводской номер: 4700376828 Количество на модель: 1
4700376828
1
16

Номер детали на чертеже:

16

Hex. screw

Заводской номер: 4700500022 Количество на модель: 3
4700500022
3
17

Номер детали на чертеже:

17

Screw

Заводской номер: 4700500115 Количество на модель: 1
4700500115
1
18

Номер детали на чертеже:

18

Hex. nut

Заводской номер: 4700570005 Количество на модель: 1
4700570005
1
20

Номер детали на чертеже:

20

Cylinder screw

Заводской номер: 4700508029 Количество на модель: 2
4700508029
2
23

Номер детали на чертеже:

23

Clamp

Заводской номер: 4700313086 Количество на модель: 3
4700313086
3
25

Номер детали на чертеже:

25

Washer

Заводской номер: 4700904640 Количество на модель: 5
4700904640
5
26

Номер детали на чертеже:

26

Washer

Заводской номер: 4700904229 Количество на модель: 2
4700904229
2
