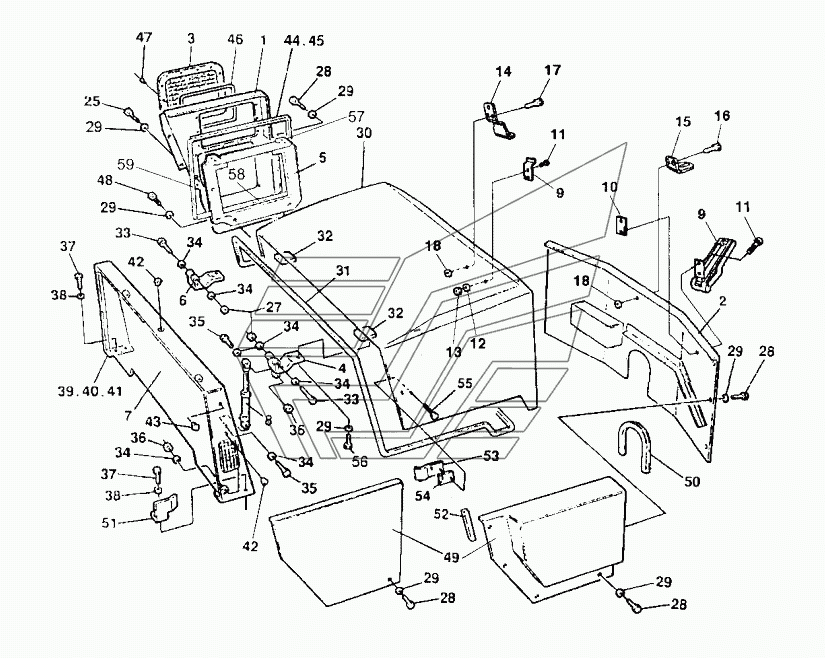

Structure DEUTZ Dynapac CC142. Каталог 2009г.

Structure From 602X3055 DEUTZ, F3L Dynapac CC142 Sprinkler system Up to 602X3202 Front tank Dynapac CC142

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cover, cpl

Заводской номер: 4700391121 Количество на модель: 1
4700391121
1

Номер детали на чертеже:

Noise reducing plate

Заводской номер: 4700391119 Количество на модель: 1
4700391119
1

Номер детали на чертеже:

Screw

Заводской номер: 4700904206 Количество на модель: 4
4700904206
4

Номер детали на чертеже:

Insulating washer

Заводской номер: 4700373476 Количество на модель: 4
4700373476
4

Номер детали на чертеже:

Insulating material

Заводской номер: 4700391120 Количество на модель: 1
4700391120
1

Номер детали на чертеже:

Grid

Заводской номер: 4700391118 Количество на модель: 1
4700391118
1
1

Номер детали на чертеже:

1

Cover

Заводской номер: 4700374657 Количество на модель: 1
4700374657
1
2

Номер детали на чертеже:

2

Cover

Заводской номер: 4700382565 Количество на модель: 1
4700382565
1
3

Номер детали на чертеже:

3

Grid

Заводской номер: 4700374627 Количество на модель: 1
4700374627
1
4

Номер детали на чертеже:

4

Hinge

Заводской номер: 4700357276 Количество на модель: 1
4700357276
1
5

Номер детали на чертеже:

5

Cooler frame

Заводской номер: 4700374625 Количество на модель: 1
4700374625
1
6

Номер детали на чертеже:

6

Hinge

Заводской номер: 4700357280 Количество на модель: 1
4700357280
1
7

Номер детали на чертеже:

7

Hood frame

Заводской номер: 4700357248 Количество на модель: 1
4700357248
1
8

Номер детали на чертеже:

8

Gas spring

Заводской номер: 4700902256 Количество на модель: 1
4700902256
1
9

Номер детали на чертеже:

9

Latch

Заводской номер: 4700388846 Количество на модель: 2
4700388846
2
10

Номер детали на чертеже:

10

Stop plate

Заводской номер: 4700387956 Количество на модель: 2
4700387956
2
11

Номер детали на чертеже:

11

Hexagon socket head cap screw

Заводской номер: 4700508022 Количество на модель: 8
4700508022
8
12

Номер детали на чертеже:

12

Steel plain washer

Заводской номер: 4700904698 Количество на модель: 4
4700904698
4
13

Номер детали на чертеже:

13

Lock nut

Заводской номер: 4700923976 Количество на модель: 4
4700923976
4
14

Номер детали на чертеже:

14

Lock plate

Заводской номер: 4700377061 Количество на модель: 1
4700377061
1
15

Номер детали на чертеже:

15

Lock plate

Заводской номер: 4700388852 Количество на модель: 1
4700388852
1
16

Номер детали на чертеже:

16

Blind rivet

Заводской номер: 4700791754 Количество на модель: 2
4700791754
2
17

Номер детали на чертеже:

17

Blind rivet

Заводской номер: 4700792180 Количество на модель: 3
4700792180
3
18

Номер детали на чертеже:

18

Steel plain washer

Заводской номер: 4700904228 Количество на модель: 5
4700904228
5
25

Номер детали на чертеже:

25

Hex. screw

Заводской номер: 4700500021 Количество на модель: 2
4700500021
2
27

Номер детали на чертеже:

27

Hexagon lock nut

Заводской номер: 4700586003 Количество на модель: 2
4700586003
2
28

Номер детали на чертеже:

28

Hex. screw

Заводской номер: 4700500053 Количество на модель: 16
4700500053
16
29

Номер детали на чертеже:

29

Washer

Заводской номер: 4700904640 Количество на модель: 20
4700904640
20
30

Номер детали на чертеже:

30

Engine hood

Заводской номер: 4700377951 Количество на модель: 1
4700377951
1
31

Номер детали на чертеже:

31

Edge trim

Заводской номер: 4700902166 Количество на модель: 1
4700902166
1
32

Номер детали на чертеже:

32

Shim

Заводской номер: 4700357863 Количество на модель:
4700357863
33

Номер детали на чертеже:

33

Screw

Заводской номер: 4700500249 Количество на модель: 2
4700500249
2
34

Номер детали на чертеже:

34

Washer

Заводской номер: 4700904229 Количество на модель: 7
4700904229
7
35

Номер детали на чертеже:

35

Screw

Заводской номер: 4700508027 Количество на модель: 2
4700508027
2
36

Номер детали на чертеже:

36

Hex. nut

Заводской номер: 4700570005 Количество на модель: 2
4700570005
2
37

Номер детали на чертеже:

37

Screw

Заводской номер: 4700500031 Количество на модель: 4
4700500031
4
38

Номер детали на чертеже:

38

Spacer sleeve

Заводской номер: 4700359434 Количество на модель: 4
4700359434
4
39

Номер детали на чертеже:

39

Shim

Заводской номер: 4700371994 Количество на модель:
4700371994
40

Номер детали на чертеже:

40

Washer

Заводской номер: 4700792708 Количество на модель: 1
4700792708
1
41

Номер детали на чертеже:

41

Wahser

Заводской номер: 4700792709 Количество на модель: 1
4700792709
1
42

Номер детали на чертеже:

42

Plug

Заводской номер: 4700902203 Количество на модель: 3
4700902203
3
43

Номер детали на чертеже:

43

Plug

Заводской номер: 4700902804 Количество на модель: 4
4700902804
4
44

Номер детали на чертеже:

44

Rubber strip

Заводской номер: 4700202043 Количество на модель: 1
4700202043
1
45

Номер детали на чертеже:

45

Rubber strip

Заводской номер: 4700202046 Количество на модель: 1
4700202046
1
46

Номер детали на чертеже:

46

Edge trim

Заводской номер: 4700904076 Количество на модель: 1
4700904076
1
47

Номер детали на чертеже:

47

Blind rivet

Заводской номер: 4700624018 Количество на модель: 14
4700624018
14
47

Номер детали на чертеже:

47

Screw torx

Заводской номер: 4700792210 Количество на модель: 10
4700792210
10
48

Номер детали на чертеже:

48

Hexagon head screw

Заводской номер: 4700500047 Количество на модель: 3
4700500047
3
49

Номер детали на чертеже:

49

Cover

Заводской номер: 4700357274 Количество на модель: 1
4700357274
1
50

Номер детали на чертеже:

50

Edge trim

Заводской номер: 4700202028 Количество на модель: 1
4700202028
1
51

Номер детали на чертеже:

51

Not used on this model

Заводской номер: Notused Количество на модель:
Notused
53

Номер детали на чертеже:

53

Holder

Заводской номер: 4700375594 Количество на модель: 1
4700375594
1
54

Номер детали на чертеже:

54

Spacer

Заводской номер: 4700375595 Количество на модель: 1
4700375595
1
56

Номер детали на чертеже:

56

Hex. screw

Заводской номер: 4700500020 Количество на модель: 4
4700500020
4
57

Номер детали на чертеже:

57

Rubber strip

Заводской номер: 4700792796 Количество на модель: 1
4700792796
1
Structure From 602X3055 DEUTZ, F3L Dynapac CC142 Sprinkler system Up to 602X3202 Front tank Dynapac CC142
