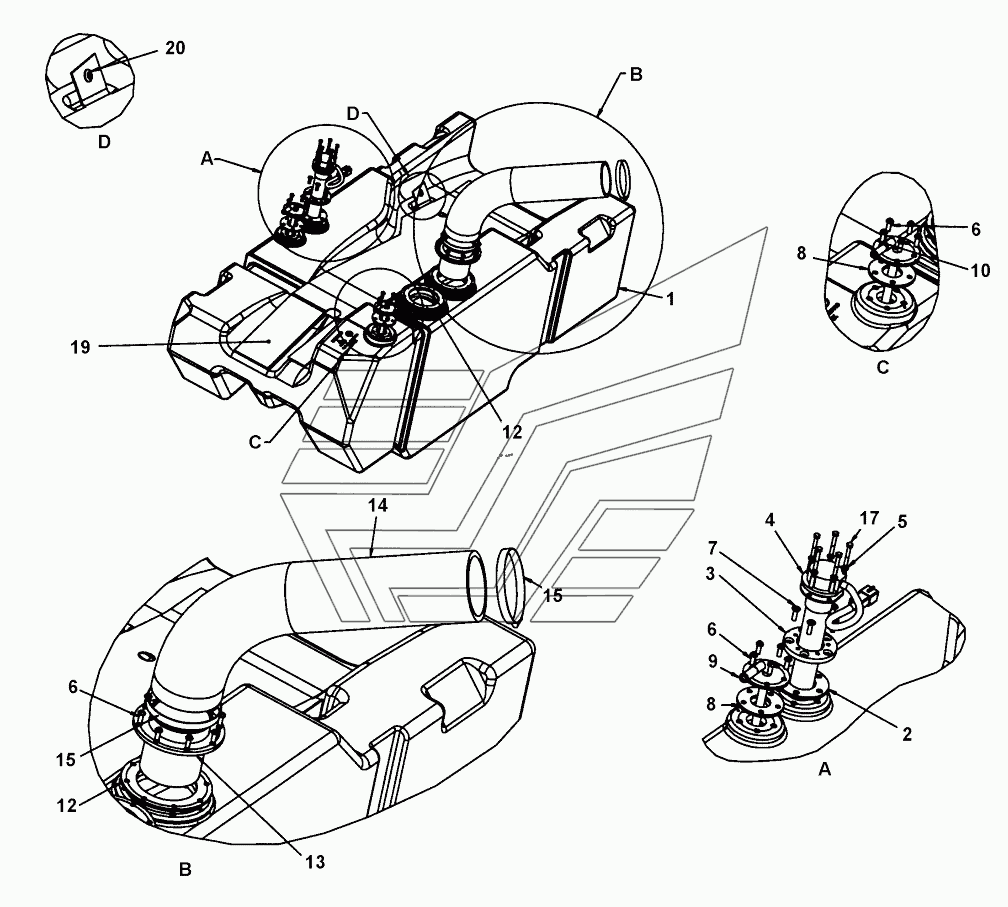

Fuel tank Dynapac CA5000D. Каталог 2017г.

Fuel tank module Dynapac CA5000D Brackets assy Dynapac CA5000D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
12
13
14
15
17
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fuel tank

Заводской номер: 4812118626 Количество на модель: 1
4812118626
1
2

Номер детали на чертеже:

2

Gasket

Заводской номер: 4812114949 Количество на модель: 1
4812114949
1
3

Номер детали на чертеже:

3

Adapter

Заводской номер: 4812114813 Количество на модель: 1
4812114813
1
4

Номер детали на чертеже:

4

Level sensor

Заводской номер: 4812114935 Количество на модель: 1
4812114935
1
5

Номер детали на чертеже:

5

Washer

Заводской номер: 4700904281 Количество на модель: 5
4700904281
5
6

Номер детали на чертеже:

6

Screw

Заводской номер: 4700904206 Количество на модель: 18
4700904206
18
7

Номер детали на чертеже:

7

Screw

Заводской номер: 4700513012 Количество на модель: 5
4700513012
5
8

Номер детали на чертеже:

8

Gasket

Заводской номер: 4812116834 Количество на модель: 2
4812116834
2
9

Номер детали на чертеже:

9

Fuel pipe

Заводской номер: 4812118275 Количество на модель: 1
4812118275
1
10

Номер детали на чертеже:

10

Fuel pipe

Заводской номер: 4812116836 Количество на модель: 1
4812116836
1
12

Номер детали на чертеже:

12

Flange gasket

Заводской номер: 4812112655 Количество на модель: 2
4812112655
2
13

Номер детали на чертеже:

13

Flange connection

Заводской номер: 4812112656 Количество на модель: 1
4812112656
1
14

Номер детали на чертеже:

14

Fuel hose

Заводской номер: 4812118670 Количество на модель: 1
4812118670
1
15

Номер детали на чертеже:

15

Hose clamp

Заводской номер: 4700313033 Количество на модель: 2
4700313033
2
17

Номер детали на чертеже:

17

Hex. screw

Заводской номер: 4700500009 Количество на модель: 5
4700500009
5
19

Номер детали на чертеже:

19

Rubber cloth

Заводской номер: 4812112729 Количество на модель: 1
4812112729
1
20

Номер детали на чертеже:

20

Expansion rivet

Заводской номер: 4700395785 Количество на модель: 3
4700395785
3
