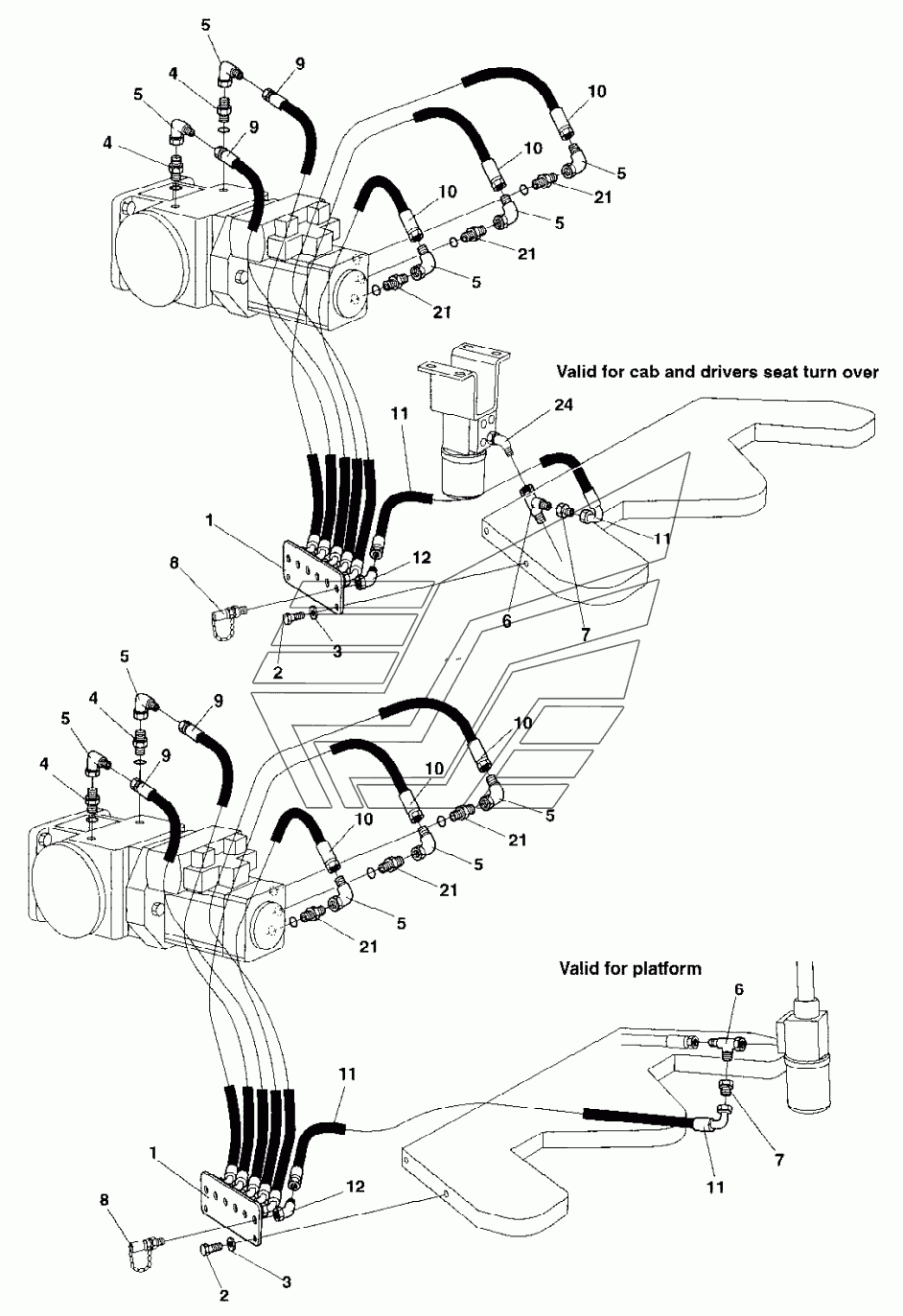

Central test panel hydraulic Dynapac CA302D. Каталог 2010г.

Hydraulic oil tank Dynapac CA302D Dual speed drum drive Option Dynapac CA302D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Elbow 90

Заводской номер: 334197 Количество на модель: 1
334197
1
1

Номер детали на чертеже:

1

Test panel

Заводской номер: 374028 Количество на модель: 1
374028
1
2

Номер детали на чертеже:

2

Screw

Заводской номер: 500053 Количество на модель: 2
500053
2
3

Номер детали на чертеже:

3

Washer 8,4x16x1,5

Заводской номер: 904229 Количество на модель: 2
904229
2
4

Номер детали на чертеже:

4

Connector

Заводской номер: 234388 Количество на модель: 2
234388
2
5

Номер детали на чертеже:

5

Elbow 90

Заводской номер: 334196 Количество на модель: 5
334196
5
6

Номер детали на чертеже:

6

T-connector

Заводской номер: 334135 Количество на модель: 1
334135
1
7

Номер детали на чертеже:

7

Reducing

Заводской номер: 334264 Количество на модель: 1
334264
1
8

Номер детали на чертеже:

8

Measuring nipple

Заводской номер: 356348 Количество на модель: 6
356348
6
9

Номер детали на чертеже:

9

Hydraulic hose

Заводской номер: 483188 Количество на модель: 2
483188
2
10

Номер детали на чертеже:

10

Hydraulic hose

Заводской номер: 483445 Количество на модель: 3
483445
3
11

Номер детали на чертеже:

11

Hydraulic hose

Заводской номер: 482726 Количество на модель: 1
482726
1
12

Номер детали на чертеже:

12

Elbow 45

Заводской номер: 234622 Количество на модель: 1
234622
1
21

Номер детали на чертеже:

21

Connector

Заводской номер: 902125 Количество на модель: 3
902125
3
24

Номер детали на чертеже:

24

Elbow 45, O-ring

Заводской номер: 813500 Количество на модель: 1
813500
1
