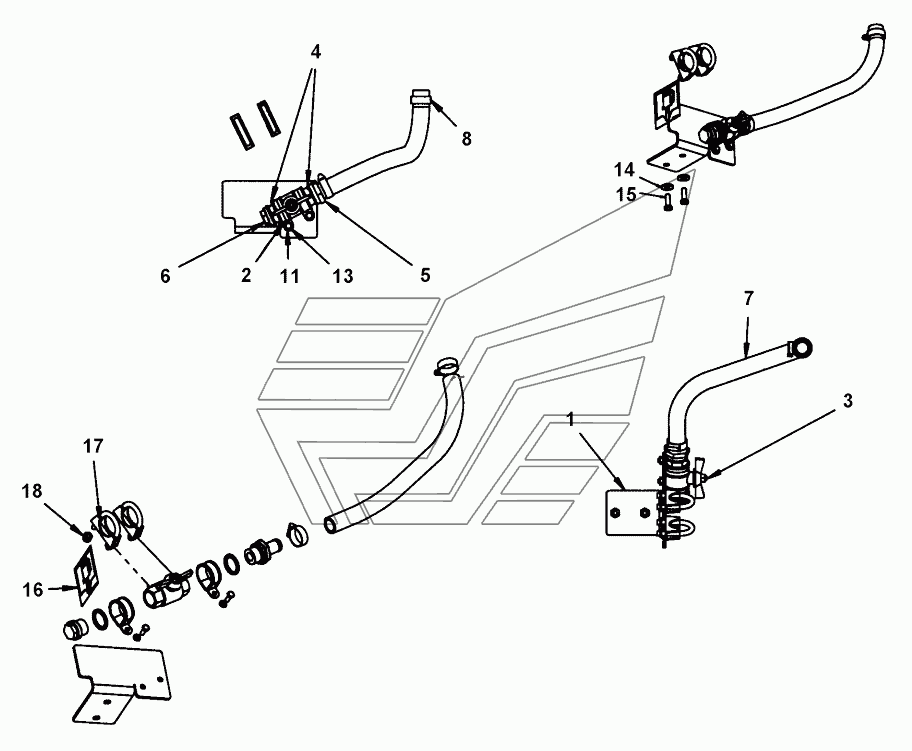

Draining module, option Dynapac CA2500. Каталог 2012г.

Fuel hoses Dynapac CA2500 Fuel system Dynapac CA2500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
11
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 4812114424 Количество на модель: 1
4812114424
1
2

Номер детали на чертеже:

2

Pipe clamp covered

Заводской номер: 4700921057 Количество на модель: 2
4700921057
2
3

Номер детали на чертеже:

3

Ball valve

Заводской номер: 4700233304 Количество на модель: 1
4700233304
1
4

Номер детали на чертеже:

4

Washer sealing

Заводской номер: 4700791120 Количество на модель: 2
4700791120
2
5

Номер детали на чертеже:

5

Connection

Заводской номер: 4812113181 Количество на модель: 1
4812113181
1
6

Номер детали на чертеже:

6

Steel plug threaded

Заводской номер: 4700232039 Количество на модель: 1
4700232039
1
7

Номер детали на чертеже:

7

Fuel hose

Заводской номер: 4700904988 Количество на модель: 1
4700904988
1
8

Номер детали на чертеже:

8

Hose clamp

Заводской номер: 4700313006 Количество на модель: 2
4700313006
2
11

Номер детали на чертеже:

11

Steel plain washer

Заводской номер: 4700904228 Количество на модель: 2
4700904228
2
13

Номер детали на чертеже:

13

Hex. screw

Заводской номер: 4700500013 Количество на модель: 2
4700500013
2
14

Номер детали на чертеже:

14

Washer

Заводской номер: 4700904640 Количество на модель: 2
4700904640
2
15

Номер детали на чертеже:

15

Hex. screw

Заводской номер: 4700500021 Количество на модель: 2
4700500021
2
16

Номер детали на чертеже:

16

Decal, Draining fuel

Заводской номер: 4811000443 Количество на модель: 1
4811000443
1
17

Номер детали на чертеже:

17

Tube clamp

Заводской номер: 4700922944 Количество на модель: 2
4700922944
2
18

Номер детали на чертеже:

18

Hexagon lock nut

Заводской номер: 4700586003 Количество на модель: 4
4700586003
4
