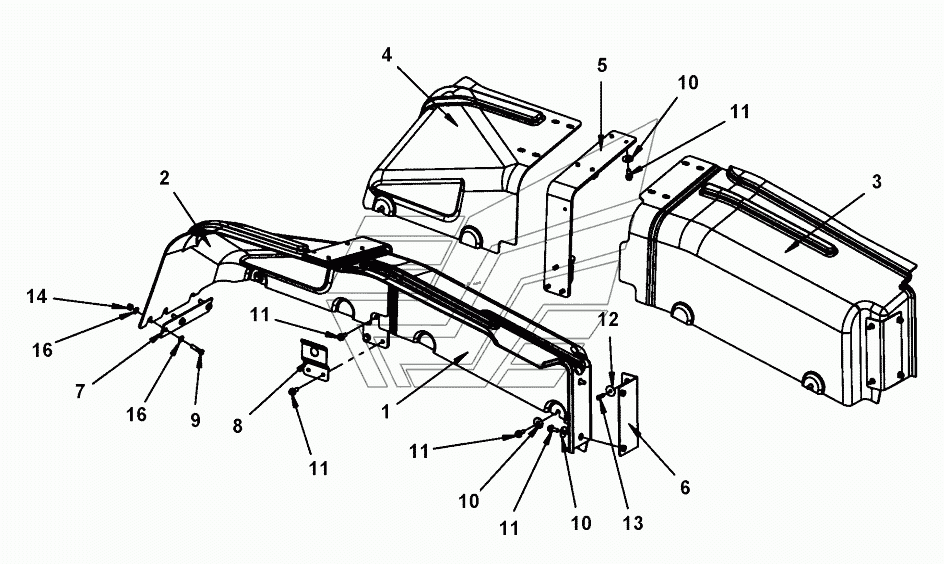

Fender module Dynapac CA2500. Каталог 2012г.

Engine hood module Dynapac CA2500 Hinge module Dynapac CA2500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fender

Заводской номер: 4812115231 Количество на модель: 1
4812115231
1
2

Номер детали на чертеже:

2

Fender

Заводской номер: 4812115232 Количество на модель: 1
4812115232
1
3

Номер детали на чертеже:

3

Fender

Заводской номер: 4812115233 Количество на модель: 1
4812115233
1
4

Номер детали на чертеже:

4

Fender

Заводской номер: 4812115234 Количество на модель: 1
4812115234
1
5

Номер детали на чертеже:

5

Bracket

Заводской номер: 4812115022 Количество на модель: 2
4812115022
2
6

Номер детали на чертеже:

6

Bracket

Заводской номер: 4812115722 Количество на модель: 2
4812115722
2
7

Номер детали на чертеже:

7

Bracket

Заводской номер: 4812115723 Количество на модель: 2
4812115723
2
8

Номер детали на чертеже:

8

Bracket

Заводской номер: 4812116308 Количество на модель: 2
4812116308
2
9

Номер детали на чертеже:

9

Screw

Заводской номер: 4700500031 Количество на модель: 6
4700500031
6
10

Номер детали на чертеже:

10

Steel plain washer

Заводской номер: 4700615061 Количество на модель: 16
4700615061
16
11

Номер детали на чертеже:

11

Screw

Заводской номер: 4700500509 Количество на модель: 22
4700500509
22
12

Номер детали на чертеже:

12

Washer

Заводской номер: 4700615050 Количество на модель: 4
4700615050
4
13

Номер детали на чертеже:

13

Hex. screw

Заводской номер: 4700500021 Количество на модель: 4
4700500021
4
14

Номер детали на чертеже:

14

Lock nut

Заводской номер: 4700586018 Количество на модель: 5
4700586018
5
16

Номер детали на чертеже:

16

Washer

Заводской номер: 4700904230 Количество на модель: 11
4700904230
11
