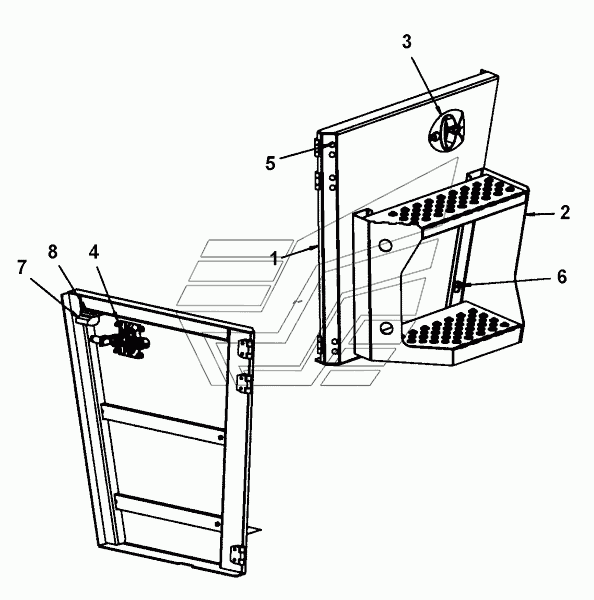

Cover assembly Dynapac CA2500. Каталог 2012г.

Frame, rear Dynapac CA2500 Articulated Joint Module Dynapac CA2500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cover

Заводской номер: 4812112058 Количество на модель: 1
4812112058
1
2

Номер детали на чертеже:

2

Step assy

Заводской номер: 4812112059 Количество на модель: 1
4812112059
1
3

Номер детали на чертеже:

3

Lock with bracket

Заводской номер: 4812115745 Количество на модель: 1
4812115745
1
4

Номер детали на чертеже:

4

Nut

Заводской номер: 4700902284 Количество на модель: 4
4700902284
4
5

Номер детали на чертеже:

5

Plug

Заводской номер: 4700921723 Количество на модель: 6
4700921723
6
6

Номер детали на чертеже:

6

Hexagon socket head cap screw

Заводской номер: 4700508096 Количество на модель: 4
4700508096
4
7

Номер детали на чертеже:

7

Spacer

Заводской номер: 4700390365 Количество на модель: 1
4700390365
1
8

Номер детали на чертеже:

8

Screw

Заводской номер: 4700513017 Количество на модель: 2
4700513017
2
