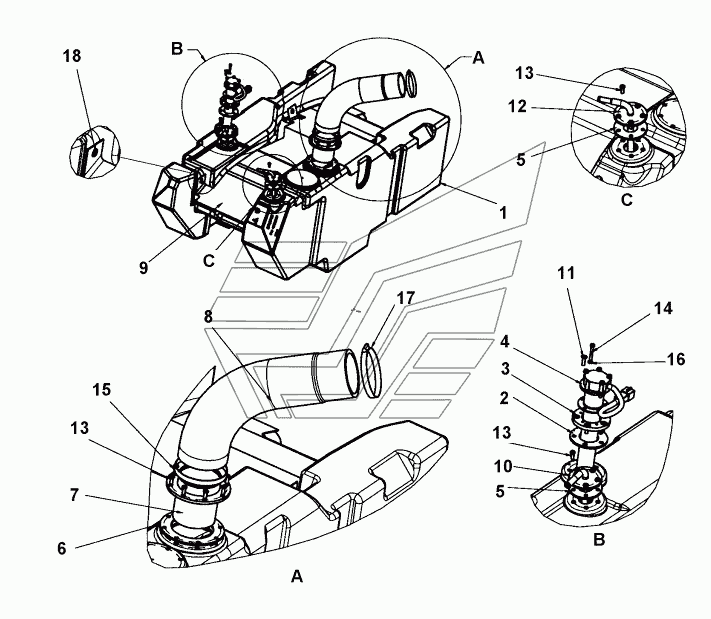

Fuel tank Dynapac CA1500. Каталог 2017г.

Fuel tank module Dynapac CA1500 Bracket assy Dynapac CA1500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fuel tank

Заводской номер: 4812116100 Количество на модель: 1
4812116100
1
2

Номер детали на чертеже:

2

Gasket

Заводской номер: 4812114949 Количество на модель: 1
4812114949
1
3

Номер детали на чертеже:

3

Adapter

Заводской номер: 4812114813 Количество на модель: 1
4812114813
1
4

Номер детали на чертеже:

4

Level sensor

Заводской номер: 4812114935 Количество на модель: 1
4812114935
1
5

Номер детали на чертеже:

5

Gasket

Заводской номер: 4812116834 Количество на модель: 2
4812116834
2
6

Номер детали на чертеже:

6

Flange gasket

Заводской номер: 4812112655 Количество на модель: 1
4812112655
1
7

Номер детали на чертеже:

7

Flange connection

Заводской номер: 4812112656 Количество на модель: 1
4812112656
1
8

Номер детали на чертеже:

8

Fuel hose

Заводской номер: 4812118670 Количество на модель: 1
4812118670
1
9

Номер детали на чертеже:

9

Rubber cloth

Заводской номер: 4812116290 Количество на модель: 1
4812116290
1
10

Номер детали на чертеже:

10

Fuel pipe

Заводской номер: 4812118275 Количество на модель: 1
4812118275
1
11

Номер детали на чертеже:

11

Screw

Заводской номер: 4700513012 Количество на модель: 5
4700513012
5
12

Номер детали на чертеже:

12

Fuel pipe

Заводской номер: 4812116836 Количество на модель: 1
4812116836
1
13

Номер детали на чертеже:

13

Screw

Заводской номер: 4700904206 Количество на модель: 18
4700904206
18
14

Номер детали на чертеже:

14

Hex. screw

Заводской номер: 4700500009 Количество на модель: 5
4700500009
5
15

Номер детали на чертеже:

15

Hose clamp

Заводской номер: 4700313033 Количество на модель: 1
4700313033
1
16

Номер детали на чертеже:

16

Washer

Заводской номер: 4700904281 Количество на модель: 5
4700904281
5
18

Номер детали на чертеже:

18

Expansion rivet

Заводской номер: 4700395785 Количество на модель: 4
4700395785
4
