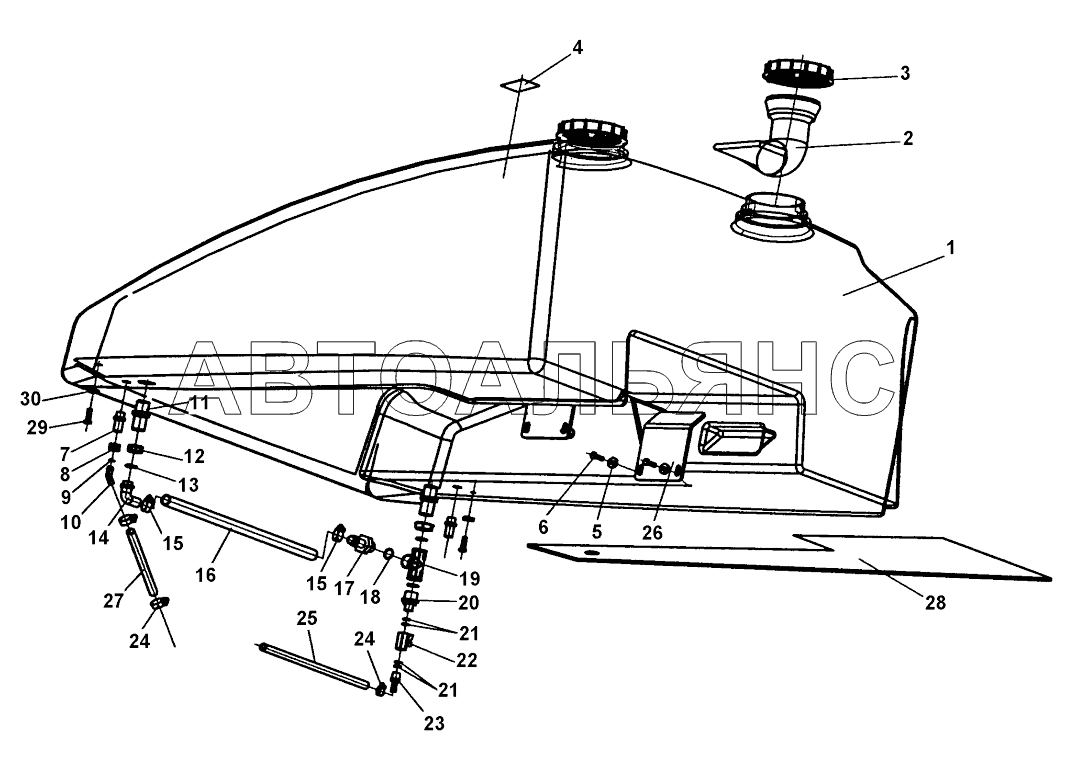

Sprinkler tank module CP275. Каталог 2014г.

Sprinkling system CP275 Water hoses assy CP275

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Sprinkler tank

Заводской номер: 4812266612 Количество на модель: 1
4812266612
1
1

Номер детали на чертеже:

1

Hood

Заводской номер: 4812274606 Количество на модель: 1
4812274606
1
2

Номер детали на чертеже:

2

Strainer

Заводской номер: 4700358846 Количество на модель: 2
4700358846
2
3

Номер детали на чертеже:

3

Tank Cap

Заводской номер: 4700359003 Количество на модель: 2
4700359003
2
4

Номер детали на чертеже:

4

Decal WATER

Заводской номер: 4700991657 Количество на модель: 1
4700991657
1
5

Номер детали на чертеже:

5

Washer

Заводской номер: 4700904567 Количество на модель: 4
4700904567
4
6

Номер детали на чертеже:

6

Screw

Заводской номер: 4700947684 Количество на модель: 4
4700947684
4
7

Номер детали на чертеже:

7

Joint

Заводской номер: 4812266652 Количество на модель: 2
4812266652
2
8

Номер детали на чертеже:

8

Swivel nut

Заводской номер: 4700392227 Количество на модель: 1
4700392227
1
9

Номер детали на чертеже:

9

O-ring 70

Заводской номер: 4700792600 Количество на модель: 1
4700792600
1
10

Номер детали на чертеже:

10

Hose connection

Заводской номер: 4700393542 Количество на модель: 1
4700393542
1
11

Номер детали на чертеже:

11

Joint

Заводской номер: 4812266653 Количество на модель: 2
4812266653
2
12

Номер детали на чертеже:

12

Swivel nut

Заводской номер: 4812266614 Количество на модель: 1
4812266614
1
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 4700160266 Количество на модель: 1
4700160266
1
14

Номер детали на чертеже:

14

Hose connection

Заводской номер: 4812266616 Количество на модель: 1
4812266616
1
15

Номер детали на чертеже:

15

Hose clamp

Заводской номер: 4700313035 Количество на модель: 2
4700313035
2
16

Номер детали на чертеже:

16

Plastic hose

Заводской номер: 4812266617 Количество на модель: 1XL
4812266617
1XL
17

Номер детали на чертеже:

17

Hose connection

Заводской номер: 4812266618 Количество на модель: 1
4812266618
1
18

Номер детали на чертеже:

18

O-ring 70

Заводской номер: 4700160318 Количество на модель: 3
4700160318
3
19

Номер детали на чертеже:

19

Tee-connector

Заводской номер: 4812266615 Количество на модель: 1
4812266615
1
20

Номер детали на чертеже:

20

Reducer nipple

Заводской номер: 4700392226 Количество на модель: 1
4700392226
1
21

Номер детали на чертеже:

21

Gasket

Заводской номер: 4700379753 Количество на модель: 4
4700379753
4
22

Номер детали на чертеже:

22

Ball valve

Заводской номер: 4700925599 Количество на модель: 1
4700925599
1
23

Номер детали на чертеже:

23

Hose connection

Заводской номер: 4700924544 Количество на модель: 1
4700924544
1
24

Номер детали на чертеже:

24

Hose clamp

Заводской номер: 4700313002 Количество на модель: 3
4700313002
3
25

Номер детали на чертеже:

25

Plastic hose

Заводской номер: 4812112074 Количество на модель: 1XL
4812112074
1XL
26

Номер детали на чертеже:

26

Bracket

Заводской номер: 4812266619 Количество на модель: 2
4812266619
2
28

Номер детали на чертеже:

28

Base plate

Заводской номер: 4812266635 Количество на модель: 2
4812266635
2
29

Номер детали на чертеже:

29

Hex screw

Заводской номер: 4700947693 Количество на модель: 2
4700947693
2
30

Номер детали на чертеже:

30

Washer

Заводской номер: 4700904214 Количество на модель: 2
4700904214
2
