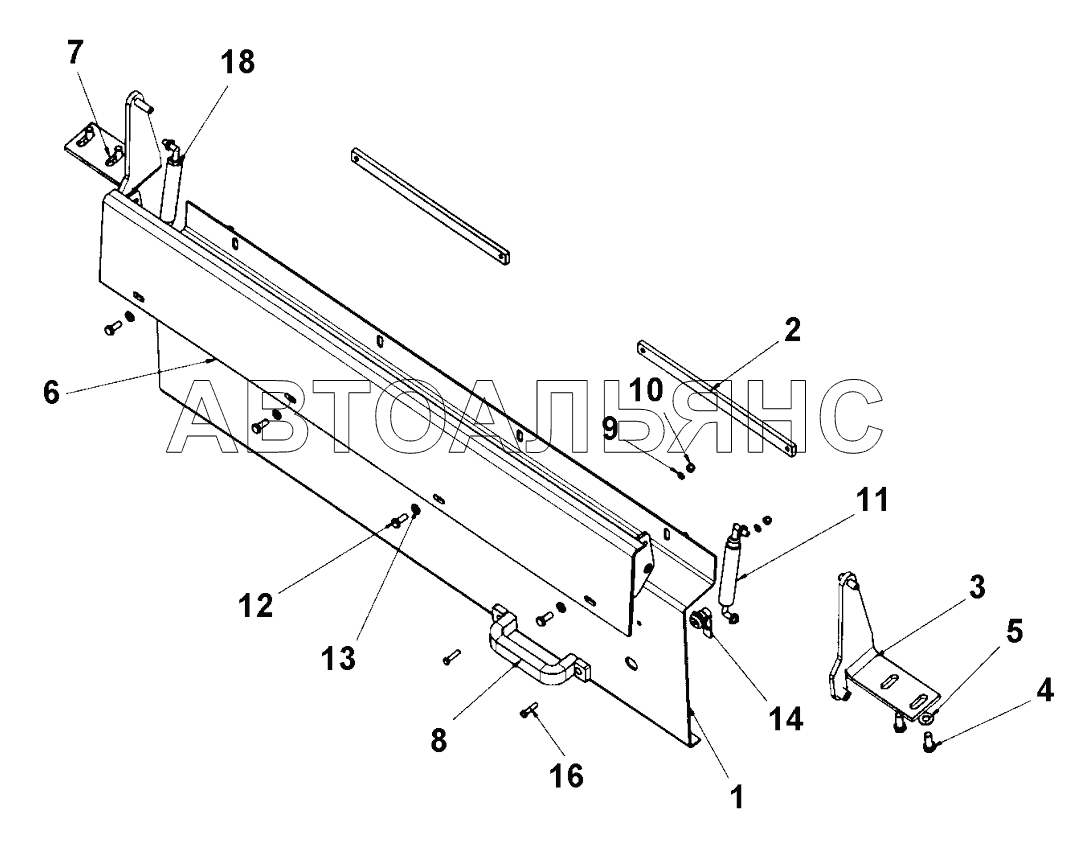

Rear cover assy CP275. Каталог 2014г.

Frame CP275 Sprinkling system CP275

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Rear under plate

Заводской номер: 4812267436 Количество на модель: 1
4812267436
1
2

Номер детали на чертеже:

2

Thread plate

Заводской номер: 4812268350 Количество на модель: 2
4812268350
2
3

Номер детали на чертеже:

3

Rignt support

Заводской номер: 4812268535 Количество на модель: 1
4812268535
1
4

Номер детали на чертеже:

4

Screw

Заводской номер: 4700500028 Количество на модель: 4
4700500028
4
5

Номер детали на чертеже:

5

Washer

Заводской номер: 4700904230 Количество на модель: 4
4700904230
4
6

Номер детали на чертеже:

6

Upper cover

Заводской номер: 4812268354 Количество на модель: 1
4812268354
1
7

Номер детали на чертеже:

7

Left support

Заводской номер: 4812268532 Количество на модель: 1
4812268532
1
8

Номер детали на чертеже:

8

Grab handle

Заводской номер: 4700904874 Количество на модель: 1
4700904874
1
9

Номер детали на чертеже:

9

Steel plain washer

Заводской номер: 4700904228 Количество на модель: 2
4700904228
2
10

Номер детали на чертеже:

10

Lock nut

Заводской номер: 4700586002 Количество на модель: 2
4700586002
2
11

Номер детали на чертеже:

11

Gas spring

Заводской номер: 4812268531 Количество на модель: 1
4812268531
1
12

Номер детали на чертеже:

12

Hex. screw

Заводской номер: 4700500053 Количество на модель: 4
4700500053
4
13

Номер детали на чертеже:

13

Washer

Заводской номер: 4700904229 Количество на модель: 12
4700904229
12
14

Номер детали на чертеже:

14

Lock

Заводской номер: 4812113939 Количество на модель: 1
4812113939
1
16

Номер детали на чертеже:

16

Screw,

Заводской номер: 4700500075 Количество на модель: 2
4700500075
2
18

Номер детали на чертеже:

18

Gas spring

Заводской номер: 4812267437 Количество на модель: 1
4812267437
1
