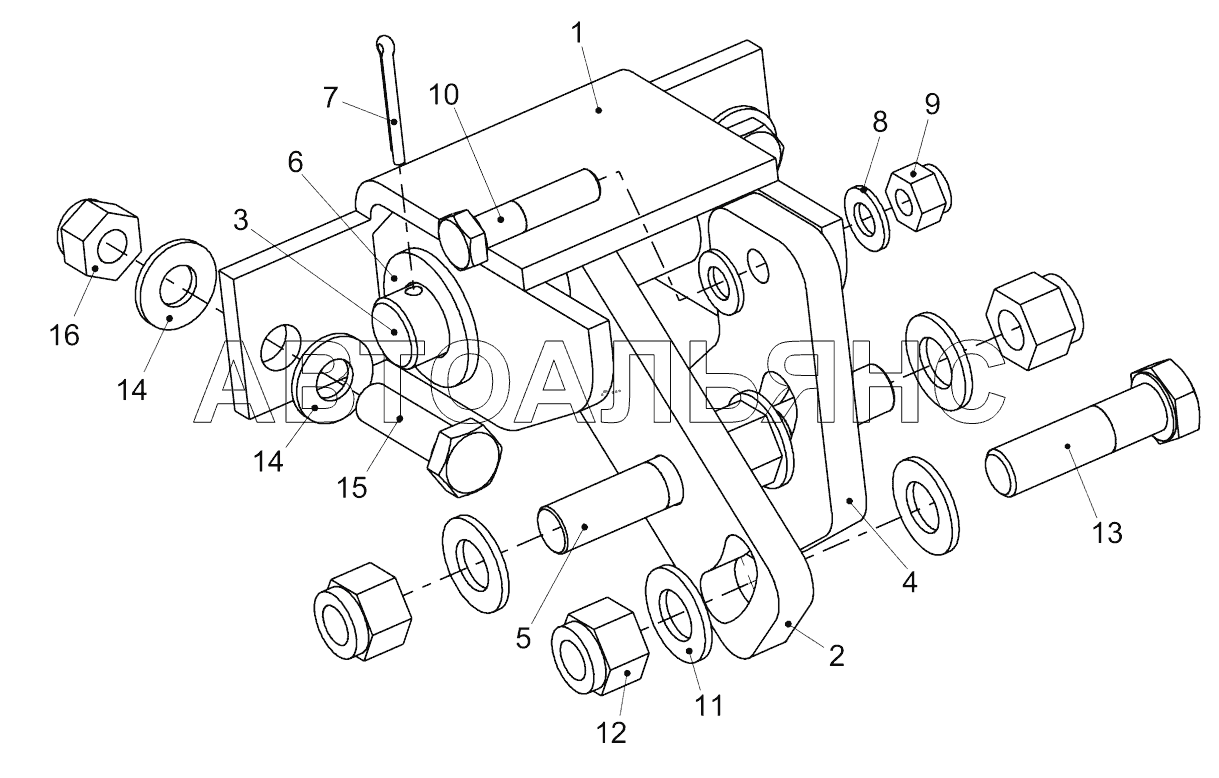

Bracket assembly CP275. Каталог 2014г.

Rear support assembly CP275 Bracket assembly CP275

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Bracket Assy

Заводской номер: BracketAssy Количество на модель:
BracketAssy
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 4700170279 Количество на модель: 1
4700170279
1
2

Номер детали на чертеже:

2

Arm bracket

Заводской номер: 4812266536 Количество на модель: 1
4812266536
1
3

Номер детали на чертеже:

3

Pin

Заводской номер: 4700170282 Количество на модель: 1
4700170282
1
4

Номер детали на чертеже:

4

Holding bar

Заводской номер: 4812272894 Количество на модель: 1
4812272894
1
5

Номер детали на чертеже:

5

Screw

Заводской номер: 4812273152 Количество на модель: 1
4812273152
1
6

Номер детали на чертеже:

6

Steel plain washer

Заводской номер: 4700904793 Количество на модель: 2
4700904793
2
7

Номер детали на чертеже:

7

Pin

Заводской номер: 4700630008 Количество на модель: 2
4700630008
2
8

Номер детали на чертеже:

8

Washer

Заводской номер: 4700904229 Количество на модель: 2
4700904229
2
9

Номер детали на чертеже:

9

Hexagon lock nut

Заводской номер: 4700586003 Количество на модель: 1
4700586003
1
10

Номер детали на чертеже:

10

Hexagon head screw

Заводской номер: 4700500047 Количество на модель: 1
4700500047
1
11

Номер детали на чертеже:

11

Washer

Заводской номер: 4700904231 Количество на модель: 6
4700904231
6
12

Номер детали на чертеже:

12

Lock nut

Заводской номер: 4700586019 Количество на модель: 3
4700586019
3
13

Номер детали на чертеже:

13

Screw

Заводской номер: 4700500056 Количество на модель: 1
4700500056
1
14

Номер детали на чертеже:

14

Washer

Заводской номер: 4700904230 Количество на модель: 4
4700904230
4
15

Номер детали на чертеже:

15

Hexagon head screw

Заводской номер: 4700500030 Количество на модель: 2
4700500030
2
16

Номер детали на чертеже:

16

Lock nut

Заводской номер: 4700586018 Количество на модель: 2
4700586018
2
