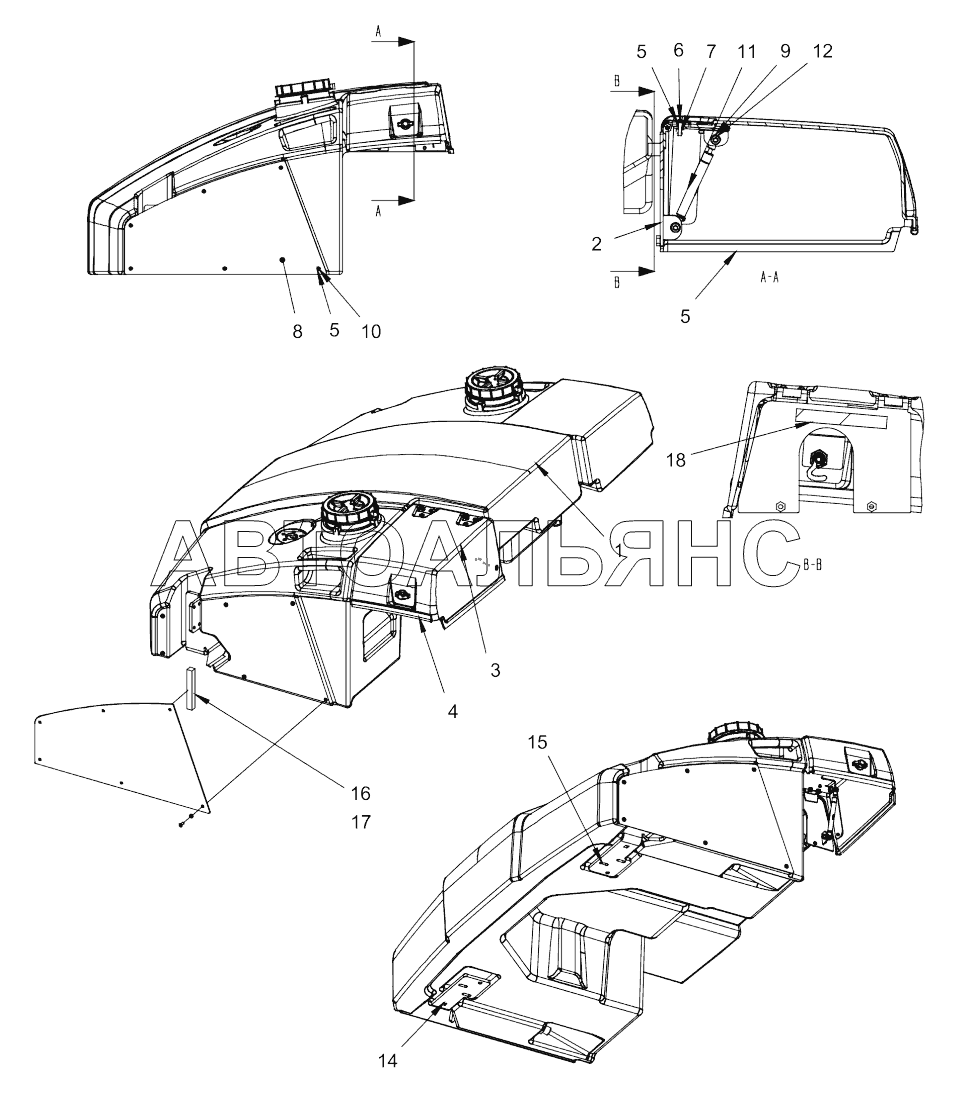

Sprinkler tank mount CG2300. Каталог 2018г.

Sprinkler tank module CG2300 Cover assembly CG2300

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Water tank, cpl

Заводской номер: 4812119100 Количество на модель: 1
4812119100
1
2

Номер детали на чертеже:

2

Bracket

Заводской номер: 4812119309 Количество на модель: 1
4812119309
1
3

Номер детали на чертеже:

3

Cover

Заводской номер: Cover Количество на модель: 1
Cover
1
4

Номер детали на чертеже:

4

Edge trim

Заводской номер: 4700902166 Количество на модель:
4700902166
5

Номер детали на чертеже:

5

Steel plain washer

Заводской номер: 4700904228 Количество на модель: 20
4700904228
20
6

Номер детали на чертеже:

6

Screw,

Заводской номер: 4700791524 Количество на модель: 4
4700791524
4
7

Номер детали на чертеже:

7

Lock nut

Заводской номер: 4700586002 Количество на модель: 4
4700586002
4
8

Номер детали на чертеже:

8

Cover plate

Заводской номер: 4812119314 Количество на модель: 2
4812119314
2
9

Номер детали на чертеже:

9

Washer

Заводской номер: 4700904229 Количество на модель: 2
4700904229
2
10

Номер детали на чертеже:

10

Hexagon socket button head screw

Заводской номер: 0215000620 Количество на модель: 12
0215000620
12
11

Номер детали на чертеже:

11

Gas spring

Заводской номер: 4812119988 Количество на модель: 1
4812119988
1
12

Номер детали на чертеже:

12

Hex. nut

Заводской номер: 4700570005 Количество на модель: 2
4700570005
2
14

Номер детали на чертеже:

14

Bracket

Заводской номер: 4812119103 Количество на модель: 1
4812119103
1
15

Номер детали на чертеже:

15

Bracket

Заводской номер: 4812119776 Количество на модель: 1
4812119776
1
16

Номер детали на чертеже:

16

Foam rubber

Заводской номер: 4700792718 Количество на модель:
4700792718
