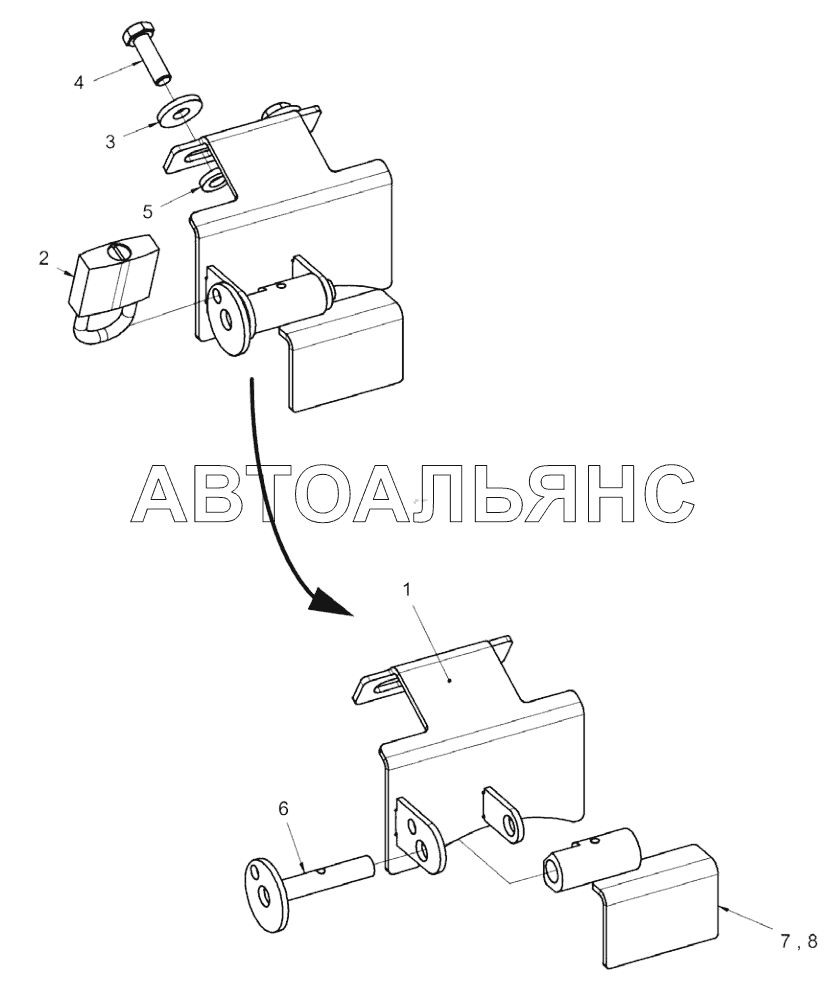

Locking device CC4200C VI. Каталог 2020г.

Filling pipe module CC4200C VI Sprinkler hoses CC4200C VI

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Lock bracket

Заводской номер: 4812127449 Количество на модель: 1
4812127449
1
2

Номер детали на чертеже:

2

Pad lock

Заводской номер: 4700358881 Количество на модель: 1
4700358881
1
3

Номер детали на чертеже:

3

Washer

Заводской номер: 4700904640 Количество на модель: 2
4700904640
2
4

Номер детали на чертеже:

4

Hex. screw

Заводской номер: 4700500021 Количество на модель: 2
4700500021
2
5

Номер детали на чертеже:

5

Steel plain washer

Заводской номер: 4700904556 Количество на модель: 2
4700904556
2
6

Номер детали на чертеже:

6

Shaft

Заводской номер: 4700394591 Количество на модель: 1
4700394591
1
7

Номер детали на чертеже:

7

Lock plate

Заводской номер: 4812127075 Количество на модель: 1
4812127075
1
8

Номер детали на чертеже:

8

Dowel pin

Заводской номер: 4700629008 Количество на модель: 1
4700629008
1
