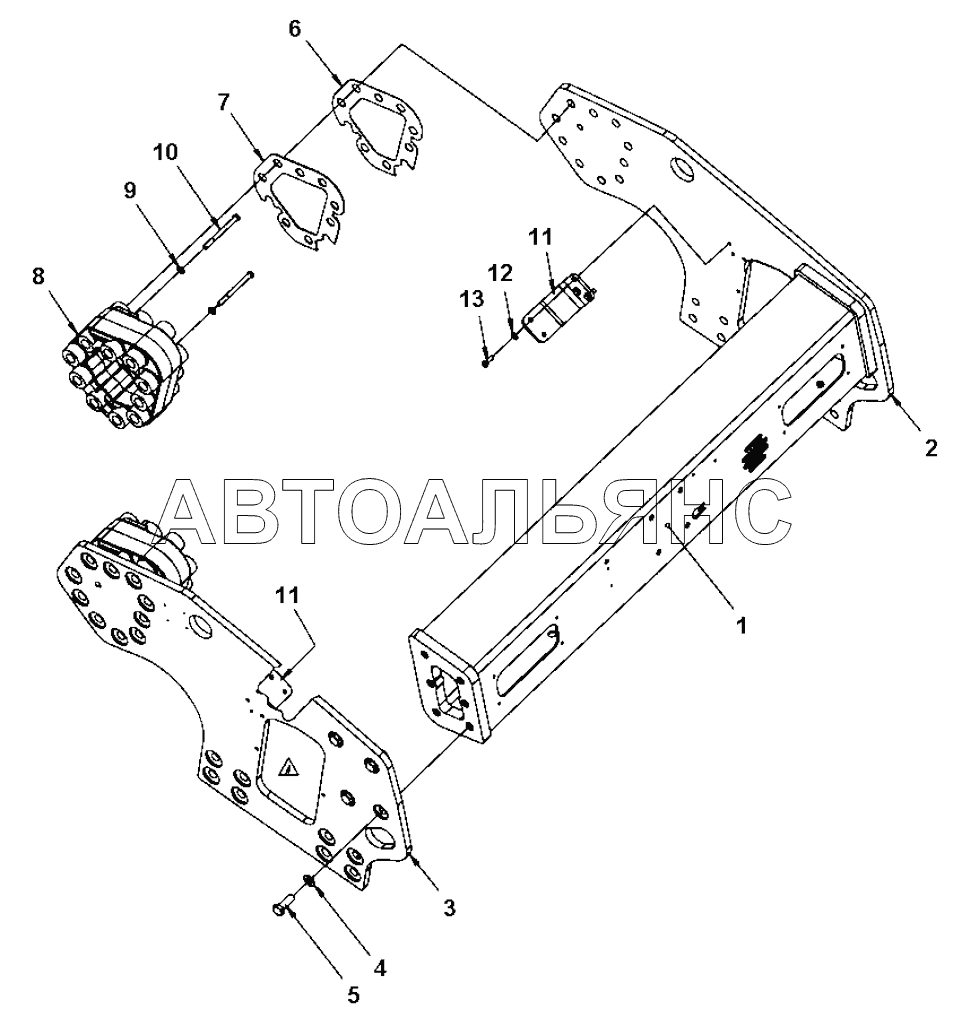

Frame assy CC3300. Каталог 2018г.

End frame, front CC3300 Fork CC3300

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Crossbeam

Заводской номер: 4700390060 Количество на модель: 1
4700390060
1
2

Номер детали на чертеже:

2

Side plate

Заводской номер: 4700393100 Количество на модель: 1
4700393100
1
3

Номер детали на чертеже:

3

Side plate

Заводской номер: 4700393101 Количество на модель: 1
4700393101
1
4

Номер детали на чертеже:

4

Steel plain washer

Заводской номер: 4700904233 Количество на модель: 8
4700904233
8
5

Номер детали на чертеже:

5

Screw

Заводской номер: 4700500265 Количество на модель: 8
4700500265
8
6

Номер детали на чертеже:

6

Shim

Заводской номер: 4700392916 Количество на модель: N
4700392916
N
7

Номер детали на чертеже:

7

Shim

Заводской номер: 4700392917 Количество на модель: N
4700392917
N
8

Номер детали на чертеже:

8

Spacer

Заводской номер: 4700392877 Количество на модель: 2
4700392877
2
9

Номер детали на чертеже:

9

Washer

Заводской номер: 4700904231 Количество на модель: 4
4700904231
4
10

Номер детали на чертеже:

10

Hex. screw

Заводской номер: 4700500225 Количество на модель: 4
4700500225
4
11

Номер детали на чертеже:

11

Holder

Заводской номер: 4700394787 Количество на модель: 2
4700394787
2
12

Номер детали на чертеже:

12

Washer

Заводской номер: 4700904557 Количество на модель: 6
4700904557
6
13

Номер детали на чертеже:

13

Hex. screw

Заводской номер: 4700500029 Количество на модель: 6
4700500029
6
