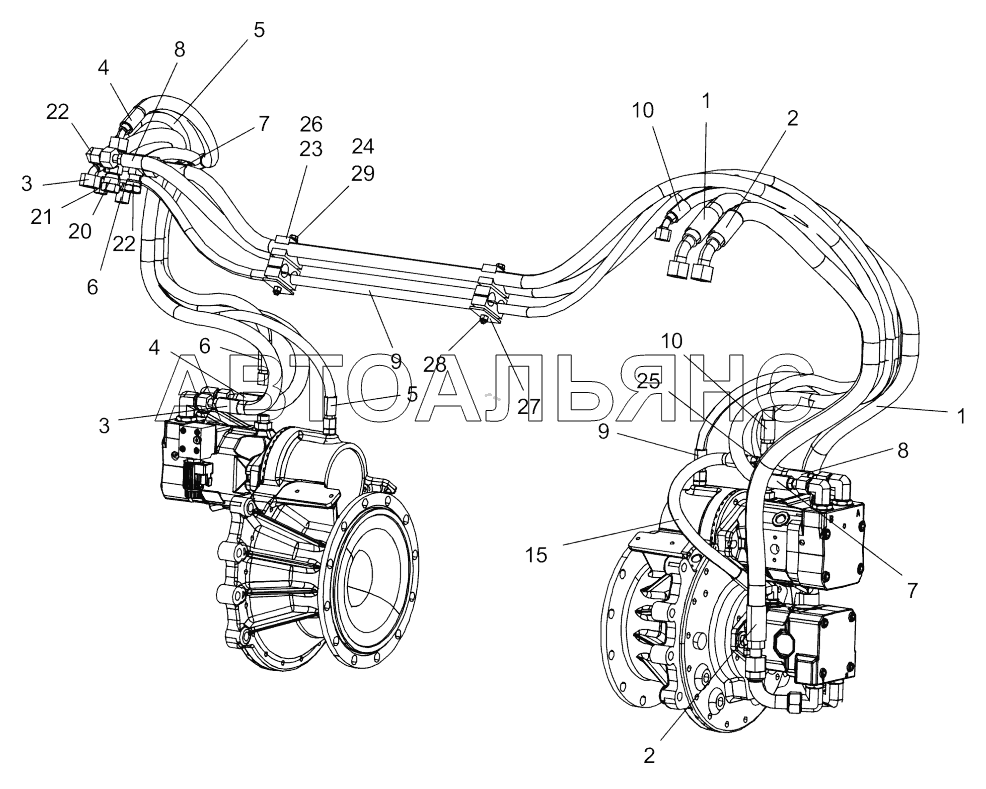

Hydraulic hoses, front drum CC3300. Каталог 2018г.

Belt guard module CC3300 Hydraulic hoses, rear drum Std CC3300

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
15
20
21
22
23
24
25
26
27
28
29

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hydraulic hose

Заводской номер: 4700484196 Количество на модель: 1
4700484196
1
2

Номер детали на чертеже:

2

Hydraulic hose

Заводской номер: 4700484197 Количество на модель: 1
4700484197
1
3

Номер детали на чертеже:

3

Hydraulic hose

Заводской номер: 4700484193 Количество на модель: 1
4700484193
1
4

Номер детали на чертеже:

4

Hydraulic hose

Заводской номер: 4700484192 Количество на модель: 1
4700484192
1
5

Номер детали на чертеже:

5

Hydraulic hose

Заводской номер: 4700484195 Количество на модель: 1
4700484195
1
6

Номер детали на чертеже:

6

Hydraulic hose

Заводской номер: 4700484194 Количество на модель: 1
4700484194
1
7

Номер детали на чертеже:

7

Hydraulic hose

Заводской номер: 4811000093 Количество на модель: 1
4811000093
1
8

Номер детали на чертеже:

8

Hydraulic hose

Заводской номер: 4700484199 Количество на модель: 1
4700484199
1
9

Номер детали на чертеже:

9

Hydraulic hose

Заводской номер: 4700484201 Количество на модель: 1
4700484201
1
10

Номер детали на чертеже:

10

Hydraulic hose

Заводской номер: 4700484200 Количество на модель: 1
4700484200
1
15

Номер детали на чертеже:

15

Hydraulic hose

Заводской номер: 4700484198 Количество на модель: 1
4700484198
1
20

Номер детали на чертеже:

20

Tee-connector

Заводской номер: 4700791832 Количество на модель: 1
4700791832
1
21

Номер детали на чертеже:

21

T-connection, O-ring with swivel

Заводской номер: 4700791414 Количество на модель: 1
4700791414
1
22

Номер детали на чертеже:

22

Elbow connector

Заводской номер: 4700904766 Количество на модель: 2
4700904766
2
23

Номер детали на чертеже:

23

Clamp

Заводской номер: 4700287295 Количество на модель: 4
4700287295
4
24

Номер детали на чертеже:

24

Hex. screw

Заводской номер: 4700500180 Количество на модель: 2
4700500180
2
25

Номер детали на чертеже:

25

Adapter

Заводской номер: 4700791798 Количество на модель: 1
4700791798
1
26

Номер детали на чертеже:

26

Pipe clamp

Заводской номер: 4700903456 Количество на модель: 2
4700903456
2
27

Номер детали на чертеже:

27

Cover plate

Заводской номер: 4700287294 Количество на модель: 2
4700287294
2
28

Номер детали на чертеже:

28

Hexagon lock nut

Заводской номер: 4700586003 Количество на модель: 2
4700586003
2
29

Номер детали на чертеже:

29

Washer

Заводской номер: 4700904229 Количество на модель: 2
4700904229
2
