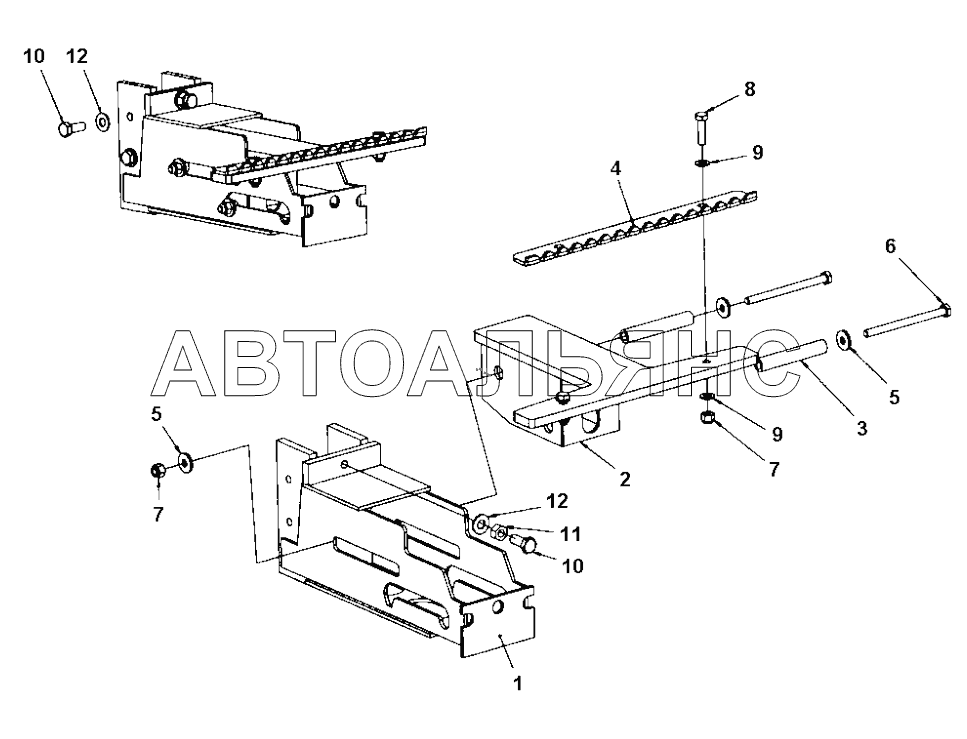

Step assy CC2300C. Каталог 2018г.

Scraper assy CC2300C SMV-sign CC2300C

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 4812112256 Количество на модель: 1
4812112256
1
2

Номер детали на чертеже:

2

Bracket

Заводской номер: 4812112099 Количество на модель: 1
4812112099
1
3

Номер детали на чертеже:

3

Spacer sleeve

Заводской номер: 4700396844 Количество на модель: 2
4700396844
2
4

Номер детали на чертеже:

4

Step

Заводской номер: 4812112100 Количество на модель: 1
4812112100
1
5

Номер детали на чертеже:

5

Washer

Заводской номер: 4700904734 Количество на модель: 4
4700904734
4
6

Номер детали на чертеже:

6

Hex. screw

Заводской номер: 4700500180 Количество на модель: 2
4700500180
2
7

Номер детали на чертеже:

7

Hexagon lock nut

Заводской номер: 4700586003 Количество на модель: 4
4700586003
4
8

Номер детали на чертеже:

8

Hex. screw

Заводской номер: 4700500022 Количество на модель: 2
4700500022
2
9

Номер детали на чертеже:

9

Washer

Заводской номер: 4700904229 Количество на модель: 4
4700904229
4
10

Номер детали на чертеже:

10

Screw

Заводской номер: 4700500028 Количество на модель: 5
4700500028
5
11

Номер детали на чертеже:

11

Hex. nut

Заводской номер: 4700570006 Количество на модель: 1
4700570006
1
12

Номер детали на чертеже:

12

Washer

Заводской номер: 4700904230 Количество на модель: 5
4700904230
5
