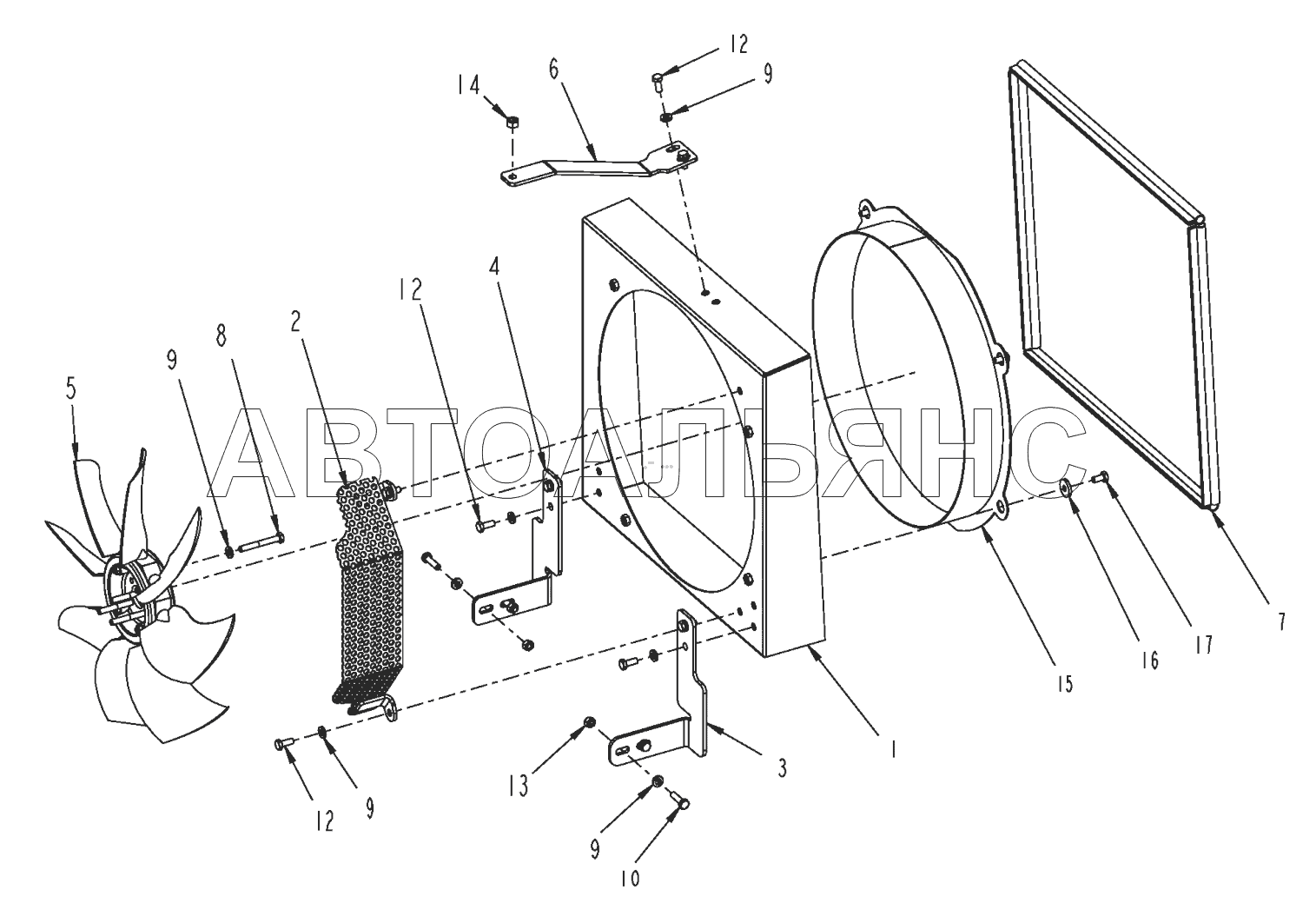

Fan shroud module CC125. Каталог 2015г.

Exhaust system CC125 Air Filter model CC125

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fan shroud

Заводской номер: 4812105677 Количество на модель: 1
4812105677
1
2

Номер детали на чертеже:

2

Fan protection

Заводской номер: 4812105950 Количество на модель: 1
4812105950
1
3

Номер детали на чертеже:

3

Sheet matal part

Заводской номер: 4812105949 Количество на модель: 1
4812105949
1
4

Номер детали на чертеже:

4

Sheet metal part

Заводской номер: 4812105948 Количество на модель: 1
4812105948
1
5

Номер детали на чертеже:

5

Fan

Заводской номер: 4812105704 Количество на модель: 1
4812105704
1
6

Номер детали на чертеже:

6

Sheet metal part

Заводской номер: 4812105676 Количество на модель: 1
4812105676
1
7

Номер детали на чертеже:

7

Edge trim

Заводской номер: 4700904076 Количество на модель: 1
4700904076
1
8

Номер детали на чертеже:

8

Screw

Заводской номер: 4700502024 Количество на модель: 4
4700502024
4
9

Номер детали на чертеже:

9

Steel plain washer

Заводской номер: 4700904556 Количество на модель: 16
4700904556
16
10

Номер детали на чертеже:

10

Hex. screw

Заводской номер: 4700500022 Количество на модель: 4
4700500022
4
12

Номер детали на чертеже:

12

Hex. screw

Заводской номер: 4700500053 Количество на модель: 8
4700500053
8
13

Номер детали на чертеже:

13

Hex. nut

Заводской номер: 4700570005 Количество на модель: 4
4700570005
4
14

Номер детали на чертеже:

14

Hex. nut

Заводской номер: 4700570006 Количество на модель: 1
4700570006
1
15

Номер детали на чертеже:

15

Fan ring

Заводской номер: 4812106455 Количество на модель: 1
4812106455
1
16

Номер детали на чертеже:

16

Washer

Заводской номер: 4700904734 Количество на модель: 4
4700904734
4
17

Номер детали на чертеже:

17

Hex. screw

Заводской номер: 4700500019 Количество на модель: 4
4700500019
4
